专利号: 2019110669787
申请人: 惠安县科曼源科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

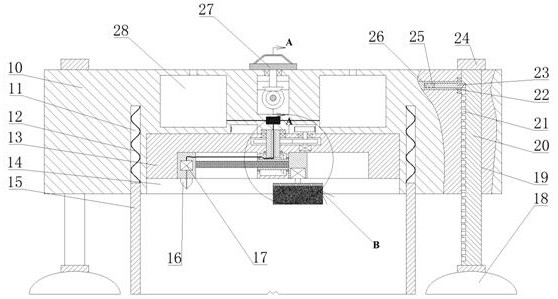

1.一种汽车外漆修补抛光一体机,包括机身以及设置于所述机身底壁内开口向下的转动腔,其特征在于:所述转动腔圆周壁内设置有开口向下的环形滑槽,所述环形滑槽内可滑动的设置有用于防止油漆扩散的密封罩,所述密封罩与所述环形滑槽顶壁间设置有顶压弹簧,所述转动腔内可转动的设置有转动架,所述转动架底壁内设置有左右对称两个开口向下的滑动槽,所述滑动槽内可滑动的设置有滑动块,左右两个所述滑动槽之间设置有传动腔,所述传动腔内可转动的设置有螺纹套,所述螺纹套内设置有左右贯通的螺纹孔,所述螺纹孔内螺纹连接有与左右两个所述滑动块均固定的螺纹杆,所述转动架转动是利用所述传动腔顶壁内设置的传动装置带动所述螺纹套转动,从而带动所述螺纹杆移动,所述螺纹杆移动能够带动左右两个所述滑动块同步移动,其中左侧的所述滑动块内设置有气泵,所述气泵可以在不同时间喷出油漆或抛光液,右侧的所述滑动块底壁内设置有第一电机,所述第一电机输出轴末端固定设置有抛光轮,所述抛光轮高速转动同时伴随所述转动架高速转动可以实现对油漆的抛光;

所述机身四个边角设置有上下贯通的滑动孔,所述滑动孔内可滑动的设置有底部末端固定有活塞的滑动杆,所述滑动杆顶部末端固定设置有限位块,所述滑动杆端壁内设置有均匀分布的锁定槽,左右两个所述滑动孔之间转动设置有第一转轴,所述第一转轴两侧端壁内对称设置有开口向外的花键孔,所述花键孔内可滑动的设置有末端伸入所述锁定槽内的花键杆,所述花键杆与所述花键孔端壁间设置有复位弹簧,当向下按压所述机身时,所述花键杆自上而下依次卡入所述锁定槽内,从而调整机身与所述汽车表面距离,所述机身上方设置有可转动的手动轮,将所述手动轮转动半周通过所述机身顶壁内设置的联动装置可以带动所述花键杆转动半周,此时所述机身再所述顶压弹簧作用下上移。

2.如权利要求1所述一种汽车外漆修补抛光一体机,其特征在于:所述传动装置包括所述传动腔顶壁内设置的齿轮腔,所述齿轮腔与所述传动腔之间转动设置有第二转轴,所述第二转轴顶部末端转动设置于所述转动腔顶壁内,所述第二转轴内设置有上下贯通的贯通孔,所述传动腔内的所述第二转轴底部末端固定设置有与所述螺纹套外表面固定设置的第一锥齿轮啮合的第二锥齿轮,所述齿轮腔内的所述第二转轴外表面固定设置有第一齿轮,所述齿轮腔内可转动的设置有与所述齿轮腔底壁内固定设置的第二电机动力连接的第三转轴,所述齿轮腔内的所述第三转轴外表面固定设置有与所述第一齿轮啮合的第二齿轮,所述第三转轴顶部末端伸入所述转动腔顶壁内开口向下设置的凹槽内,所述凹槽内的所述第三转轴末端固定设置有与所述凹槽端壁上固定设置的内齿圈啮合的第三齿轮。

3.如权利要求1所述一种汽车外漆修补抛光一体机,其特征在于:所述联动装置包括所述机身顶壁内设置的转动腔,前后两个所述第一转轴均贯穿所述转动腔且所述转动腔内的所述第一转轴外表面固定设置有限位块,所述转动腔内可转动的设置有与前后两个所述蜗轮均啮合的蜗杆,所述转动腔顶壁内可转动的设置有与所述手动轮固定连接的第四转轴,所述转动腔内的所述第四转轴末端固定设置有与所述蜗杆外表面固定设置的第三锥齿轮啮合的第四锥齿轮。

4.如权利要求1所述一种汽车外漆修补抛光一体机,其特征在于:所述转动腔左右两侧对称设置有储液腔,左右两个所述储液腔分别盛放油漆与抛光液,左右两个所述储液腔之间固定设置有三通阀,所述三通阀左右两侧通过所述第一连通管与所述储液腔连通,所述三通阀底部通过所述第二连通管连通所述储液腔。
