专利号: 2019110671787
申请人: 中山赛思普电子科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 基本电气元件
更新日期:2025-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种激光发光标准增益喇叭天线,其特征在于,包括:

喇叭座、喇叭主体和激光发光装置,所述喇叭座与喇叭主体固定,所述激光发光装置位于所述喇叭座的中间且出光方向朝向所述喇叭主体,并经所述喇叭主体向外输出激光。

2.如权利要求1所述的激光发光标准增益喇叭天线,其特征在于,还包括在所述喇叭座对应所述激光发光装置的位置安装激光输出方向的微调机构。

3.如权利要求2所述的激光发光标准增益喇叭天线,其特征在于,所述激光发光装置包括发光二极管和激光输出模块,所述激光输出模块接收所述发光二极管输出的激光,所述激光输出模块朝所述喇叭主体向外输出激光;

在所述喇叭座对应所述发光二极管和激光输出模块的位置安装所述微调机构。

4.如权利要求1-3任一项所述的激光发光标准增益喇叭天线,其特征在于,所述激光发光装置朝所述喇叭主体的轴线向外输出激光,所述喇叭座与喇叭主体之间固定同轴馈电部,在所述同轴馈电部伸出到所述激光输出光线途径的位置处开设导光孔,所述导光孔的孔径大于激光光斑。

5.一种激光受光标准增益喇叭天线,其特征在于,包括:

喇叭座、喇叭主体和光敏装置,所述喇叭座与喇叭主体固定,所述光敏装置位于所述喇叭座的中间,所述光敏装置接收来自由外部激光发光标准增益喇叭天线发出的经所述喇叭主体向内输入的激光。

6.如权利要求5所述的激光受光标准增益喇叭天线,其特征在于,所述光敏装置包括光敏二极管和激光输入模块,所述光敏二极管和激光输入模块均位于所述喇叭座的中间,并接收来自由外部激光发光标准增益喇叭天线发出的经所述喇叭主体向内输入的激光;

在所述喇叭座对应所述光敏二极管和激光输入模块的位置安装所述微调机构。

7.如权利要求6所述的激光受光标准增益喇叭天线,其特征在于,所述光敏装置包括驱动和逻辑电路,所述激光输入模块包括滤波透镜,所述滤波透镜用于在入射的激光光斑落于滤波透镜且强度达到阈值时激发所述光敏二极管导通,所述驱动和逻辑电路用于对导通的电平信号进行处理,以实现光路对准的自动识别。

8.一种光学对准的标准增益喇叭天线,其特征在于,包括如权利要求2-4任一项所述的激光发光标准增益喇叭天线和如权利要求6或7所述的激光受光标准增益喇叭天线,所述的激光受光标准增益喇叭天线用于接收所述激光发光标准增益喇叭天线输出的激光,且所述激光发光标准增益喇叭天线与激光受光标准增益喇的天线对准轴线与所述标准增益喇叭天线的最大辐射方向一致。

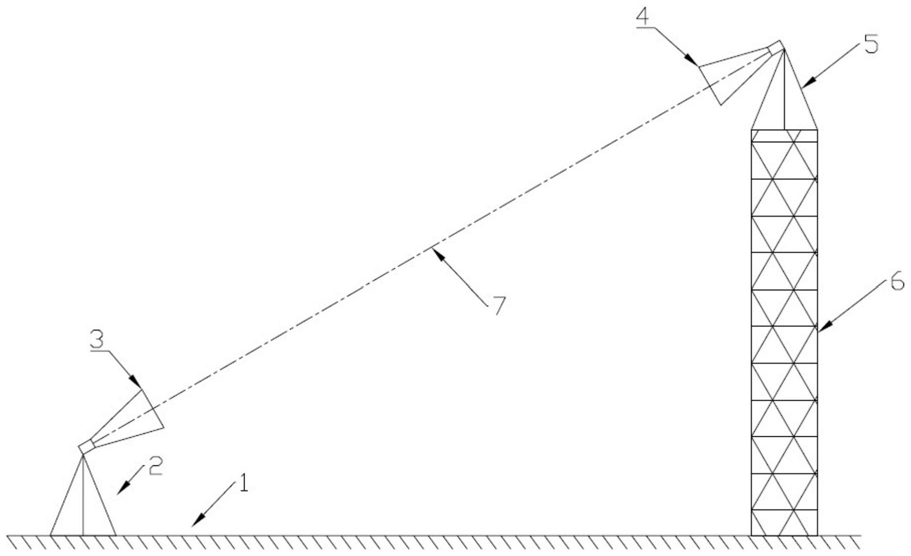

9.如权利要求8所述的光学对准的标准增益喇叭天线,其特征在于,所述激光发光标准增益喇叭天线与所述激光受光标准增益喇叭天线的一者安装于地面支架上,另一者安装于高台支架上;

当所述激光发光标准增益喇叭天线安装于地面支架上,且所述激光受光标准增益喇叭天线安装于高台支架上时,所述激光发光标准增益喇叭天线输出的激光方向经过所述激光发光标准增益喇叭天线的微调机构微调后与所述标准增益喇叭天线的最大辐射方向一致;

当所述激光受光标准增益喇叭天线安装于地面支架上,且所述激光发光标准增益喇叭天线安装于高台支架上时,所述激光受光标准增益喇叭天线输入的激光方向经过所述激光受光标准增益喇叭天线的微调机构微调后与所述标准增益喇叭天线的最大辐射方向一致。

10.一种标准增益喇叭天线光学对准方法,其特征在于,使用如权利要求8或9所述的光学对准的标准增益喇叭天线进行光学对准,以使所述激光发光标准增益喇叭天线与激光受光标准增益喇的天线对准轴线与所述标准增益喇叭天线的最大辐射方向一致。
