专利号: 201911067616X
申请人: 福州宏毓建材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

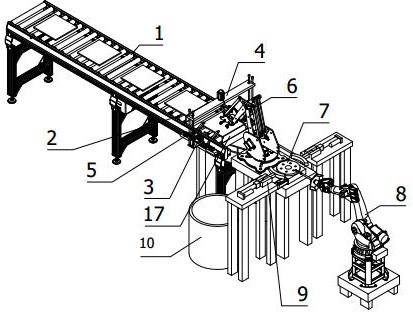

1.一种圆形玻璃的定位切割磨边设备,其特征在于,包括有滚筒传输机(1)、第一挡料组件(2)、切割定位组件(3)、环形切割组件(4)、破片组件(5)、取料机械手(6)、转台(7)、可多角度打磨圆形玻璃外延的磨边机械手(8)、两组打磨定位组件(9)和收料箱(10),滚筒传输机(1)水平设置,转台(7)设置在滚筒传输机(1)的输出端一侧,取料机械手(6)设置在滚筒传输机(1)和转台(7)之间,打磨定位组件(9)对称设置在转台(7)的两侧,收料箱(10)设置在转台(7)的旁侧,第一挡料组件(2)可升降的设置在滚筒传输机(1)的中部,切割定位组件(3)可升降的设置在滚筒传输机(1)的输出端,环形切割组件(4)可升降的设置在滚筒传输机(1)输出端的正上方,破片组件(5)固定设置在滚筒传输机(1)输出端的顶部。

2.根据权利要求1所述的一种圆形玻璃的定位切割磨边设备,其特征在于,第一挡料组件(2)包括有第一气缸(11)、第一铰接杆(12)、第一安装杆(13)和第一挡料板(14),第一气缸(11)铰接安装在滚筒传输机(1)下半部一侧,第一安装杆(13)可转动的水平安装在滚筒传输机(1)下方,第一安装杆(13)的两端分别与滚筒传输机(1)两侧壁可转动连接,第一铰接杆(12)的一端与第一安装杆(13)固定连接,第一铰接杆(12)的另一端与第一气缸(11)的输出轴铰接,第一挡料板(14)固定安装在第一安装杆(13)的上方,第一挡料板(14)上半部设有第一直板(15),第一挡料板(14)的下半部设有第一弧形板(16),第一弧形板(16)的弧度与滚筒的弧度相匹配,第一直板(15)可转动穿过两个滚筒之间的缝隙向上伸出。

3.根据权利要求1所述的一种圆形玻璃的定位切割磨边设备,其特征在于,切割定位组件(3)包括有第二挡料机构(17)和两组对称设置的水平定位机构(18),第二挡料机构(17)设置在滚筒传输机(1)输出端下方,两组水平定位机构(18)分别设置在滚筒传输机(1)输出端的上方两侧,第二挡料机构(17)包括有第二气缸(19)、第二铰接杆(20)、第二安装杆(21)和第二挡料板(22),第二气缸(19)铰接安装在滚筒传输机(1)下半部一侧,第二安装杆(21)可转动的水平安装在滚筒传输机(1)下方,第二安装杆(21)的两端分别与滚筒传输机(1)两侧壁可转动连接,第二铰接杆(20)的一端与第二安装杆(21)固定连接,第二铰接杆(20)的另一端与第二气缸(19)的输出轴铰接,第二挡料板(22)固定安装在第二安装杆(21)的上方,第二挡料板(22)上半部设有第二直板(23),第二挡料板(22)的下半部设有第二弧形板(24),第二弧形板(24)的弧度与滚筒的弧度相匹配,第二直板(23)可转动穿过两个滚筒之间的缝隙向上伸出,水平定位机构(18)包括有第三气缸(25)、第一推杆(26)和第一推板(27),第三气缸(25)水平设置在滚筒传输机(1)输出端上方一外侧壁上,第三气缸(25)的输出方向与滚筒传输机(1)传送方向垂直,第一推杆(26)的轴线方向与滚筒传输机(1)传送方向垂直,第一推板(27)竖直设置在两个滚筒之间的缝隙中,第一推杆(26)的一端与第三气缸(25)的输出端固定连接,第一推杆(26)的另一端与第一推板(27)的侧壁固定连接。

4.根据权利要求1所述的一种圆形玻璃的定位切割磨边设备,其特征在于,环形切割组件(4)包括有升降机构(28)、第一伺服电机(29)、连接杆(30)和玻璃割刀(31),升降机构(28)设置在滚筒传输机(1)靠近输出端的一侧,升降机构(28)的输出端位于切割定位组件(3)的正上方,连接杆(30)水平设置在切割定位组件(3)的正上方,第一伺服电机(29)竖直设置在升降机构(28)输出端的顶部,第一伺服电机(29)的输出轴竖直向下设置,连接杆(30)可转动的设置在升降机构(28)输出端的下方,连接杆(30)的一端与第一伺服电机(29)的输出端固定连接,连接杆(30)的另一端固定连接有竖直设置的玻璃割刀(31)。

5.根据权利要求1所述的一种圆形玻璃的定位切割磨边设备,其特征在于,破片组件(5)包括有可夹碎玻璃的碎片夹(32)、第二伺服电机(33)、传动齿轮(34)和传动杆(35),碎片夹(32)、第二伺服电机(33)、传动齿轮(34)和传动杆(35)均设有四个且沿环形切割组件(4)的输出轴环形分布,碎片夹(32)固定安装在滚筒传输机(1)上方,第二伺服电机(33)固定安装在滚筒传输机(1)侧壁上,第二伺服电机(33)的输出方向与滚筒传输机(1)传输方向一致,传动齿轮(34)竖直设置且传动齿轮(34)的一侧与第二伺服电机(33)的输出端固定连接,传动杆(35)远离碎片夹(32)的一端设有环齿(36),传动杆(35)通过环齿(36)与传动齿轮(34)传动连接,传动杆(35)的另一端与碎片夹(32)传动连接。

6.根据权利要求1所述的一种圆形玻璃的定位切割磨边设备,其特征在于,取料机械手(6)机械手的输出端设有真空吸嘴(37)。

7.根据权利要求1所述的一种圆形玻璃的定位切割磨边设备,其特征在于,转台(7)的顶部设有若干个吸真空孔(38),吸真空孔(38)均匀分布在转台(7)顶部。

8.根据权利要求1所述的一种圆形玻璃的定位切割磨边设备,其特征在于,转台(7)顶部的外径略小于圆形玻璃的外径。

9.根据权利要求1所述的一种圆形玻璃的定位切割磨边设备,其特征在于,打磨定位组件(9)包括有支撑架(39)、第四气缸(40)、第二推杆(41)和弧形推板(42),支撑架(39)水平设置在转台(7)的一侧,第四气缸(40)水平固定安装在支撑架(39)上,第四气缸(40)的输出轴指向转台(7)中心处,弧形推板(42)竖直设置,弧形推板(42)的内弧面指向转台(7)中心处,第二推杆(41)水平设置,第二推杆(41)的一端与第四气缸(40)的输出轴固定连接,第二推杆(41)的另一端与弧形推板(42)的外弧面固定连接,弧形推板(42)的内弧面与圆形玻璃的弧度相匹配。

10.根据权利要求1所述的一种圆形玻璃的定位切割磨边设备,其特征在于,还包括有碎片收集组件(43),碎片收集组件(43)设置在破片组件(5)的正下方,碎片收集组件(43)包括有回收通道(44)、振动电机(45)和破片收集箱(46),破片收集箱(46)设置在滚筒传输机(1)的旁侧,回收通道(44)的一端设置在破片组件(5)正下方,回收通道(44)另一端向外侧延伸至破片收集箱(46)的正上方,振动电机(45)固定安装在回收通道(44)的侧壁上。
