1.一种制备非晶聚苯硫醚的方法，其特征在于，包括：以70～120GPa/s的升压速率将熔融的聚苯硫醚加压至1.4～2.4GPa固化，然后进行保压并降温得到非晶态聚苯硫醚。

2.根据权利要求1所述的制备非晶聚苯硫醚的方法，其特征在于，所述熔融的聚苯硫醚由加热聚苯硫醚至熔点以上并进行保温得到。

3.根据权利要求2所述的制备非晶聚苯硫醚的方法，其特征在于，加热温度为603～

633K。

4.根据权利要求2所述的制备非晶聚苯硫醚的方法，其特征在于，保温时间为20～

60min。

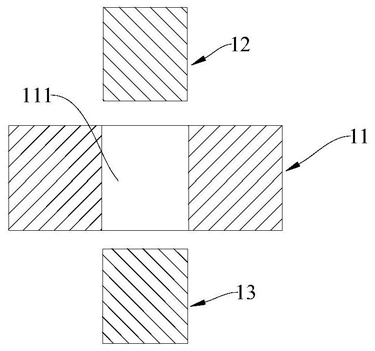

5.根据权利要求2所述的制备非晶聚苯硫醚的方法，其特征在于，对所述聚苯硫醚加热之前，先将聚苯硫醚预压成型并置于导热金属盒中，将所述导热金属盒置于活塞圆筒高压模具中，利用所述活塞圆筒高压模具对所述导热金属盒进行预压，其中，预压压力为0.1～

0.2MPa。

6.根据权利要求5所述的制备非晶聚苯硫醚的方法，其特征在于，所述导热金属盒的材质选自铝、钛或铝合金。

7.根据权利要求5所述的制备非晶聚苯硫醚的方法，其特征在于，预压成型的所述聚苯硫醚为圆柱状块材，且直径为18～24mm。

8.根据权利要求1所述的制备非晶聚苯硫醚的方法，其特征在于，降温后的温度为263～313K；可选地，降温过程的时间为20～120min。

9.根据权利要求8所述的制备非晶聚苯硫醚的方法，其特征在于，保压并降温后再进行卸压。

10.一种如权利要求1～9任一项所述的制备非晶聚苯硫醚的方法制得的非晶聚苯硫醚，其特征在于，所述非晶聚苯硫醚为柱状块体，所述非晶聚苯硫醚的厚度大于2mm，且外径大于18mm。
