专利号: 2019110696267
申请人: 南京工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

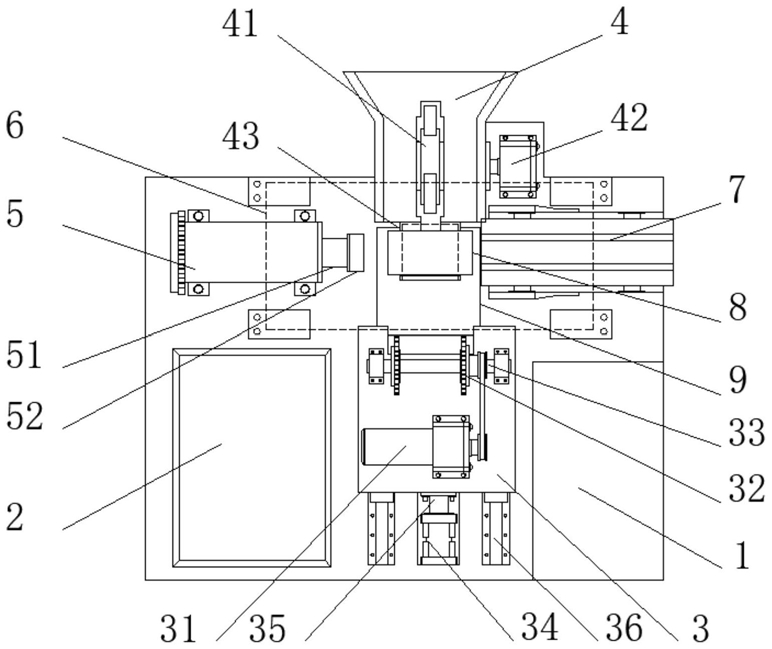

1.一种新能源动力电池回收设备,其特征在于:包括工作台(1),所述工作台(1)的前表面一侧安装有控制盒(2),所述工作台(1)前表面后端位置处安装有送料机构,所述送料机构包括固定安装在工作台(1)前表面后端的下料盘(4),所述下料盘(4)的底端位置固定安装有用于放置报废电池(8)的盛放台座(43),且所述下料盘(4)的一侧安装有伺服电机(42),所述伺服电机(42)的输出轴贯穿下料盘(4)的侧壁与阻隔盘(41)固定连接,且所述阻隔盘(41)安装在下料盘(4)的中心位置处,所述工作台(1)的顶部对应盛放台座(43)的外侧开设有收集槽(9),所述工作台(1)的前表面对应盛放台座(43)的正上方位置处安装有用于压紧报废电池(8)的压紧机构,所述压紧机构包括固定安装在工作台(1)上的压紧支架(6),所述压紧支架(6)的底部对应盛放台座(43)的正上方位置处安装有第三气缸(61),所述第三气缸(61)的第三伸缩杆(62)上安装有固定压板(63),所述工作台(1)的前表面对应盛放台座(43)的前端位置处安装有切割机构,所述切割机构包括固定安装在工作台(1)前表面的切割台(3),所述切割台(3)的顶部安装有调速电机(31),且所述调速电机(31)通过皮带轮组与切割杆(33)联动固定,且所述切割杆(33)上对称安装有用于切割报废电池(8)两端的切割杆(33),其中所述切割台(3)的一侧安装有推动机构,所述工作台(1)的前表面对应盛放台座(43)的一侧安装有推芯机构,所述推芯机构包括固定安装在工作台(1)上的第二气缸(5),且所述第二气缸(5)上的第二伸缩杆(51)与推芯橡胶头(52)固定连接,所述工作台(1)的前表面对应盛放台座(43)的另一侧安装有输送机构,所述输送机构包括固定安装在工作台(1)上的输送装置(7)。

2.根据权利要求1所述的一种新能源动力电池回收设备,其特征在于:所述皮带轮组包括固定安装在调速电机(31)输出轴上的第一转轮、固定在切割杆(33)外侧的第二转轮,套装在第一转轮和第二转轮外侧的皮带。

3.根据权利要求1所述的一种新能源动力电池回收设备,其特征在于:所述推动机构包括固定安装在工作台(1)上的第一气缸(34),所述第一气缸(34)上的第一伸缩杆(35)与切割台(3)固定连接,所述工作台(1)的前表面对应第一气缸(34)的两侧安装有供切割台(3)滑动的限位滑杆(36)。

4.根据权利要求1所述的一种新能源动力电池回收设备,其特征在于:所述切割刀盘(32)和切割杆(33)通过螺钉固定连接。

5.根据权利要求1所述的一种新能源动力电池回收设备,其特征在于:所述输送装置(7)包括输送带、主动轮、从动轮,以及电机,且所述电机的输出轴上安转有主动轮,且所述主动轮置于输送装置(7)的较低端,所述输送带套装在主动轮和从动轮的外侧。

6.根据权利要求1所述的一种新能源动力电池回收设备,其特征在于:所述调速电机(31)、第一气缸(34)、伺服电机(42)、第二气缸(5)、第三气缸(61)和输送装置(7)上的电机均分别与控制盒(2)串联固定。
