专利号: 2019110706911
申请人: 胡文静
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

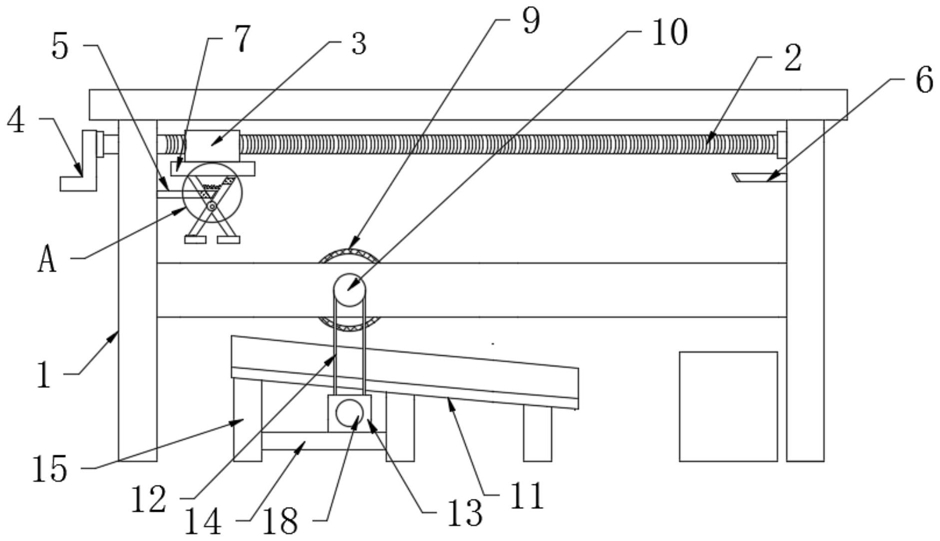

1.一种向日葵去籽装置,包括:固定架(1),其特征在于,还包括:传动机构、夹持机构、脱粒机构和筛选机构,所述传动机构位于固定架(1)上端,所述夹持机构安装在传动机构上,所述脱粒机构安装在固定架(1)上,且脱粒机构位于传动机构下方,所述脱粒机构包括安装架(8)、电机(17)、第一转轴(10)和毛刷辊(9),所述电机(17)固定安装在安装架(8)一侧,所述电机(17)的输出轴与第一转轴(10)一端固定连接,所述第一转轴(10)另一端延伸至安装架(8)一侧并与安装架(8)转动连接,且第一转轴(10)的延伸端固定连接有第一皮带轮(19),所述第一皮带轮(19)上套设有传动皮带(12),所述传动皮带(12)一端与筛选机构的输入端连接;

所述筛选机构包括筛选架(11)、固定轴架(13)、安装板(14)、第二转轴(18),所述筛选架(11)呈倾斜设置,所述安装板(14)位于筛选架(11)下方,所述固定轴架(13)位于安装板(14)上表面两侧,所述第二转轴(18)两端均与固定轴架(13)转动连接,所述第二转轴(18)一端穿过固定轴架(13)并连接有第二皮带轮(20),所述传动皮带(12)通过第二皮带轮(20)与筛选机构连接,所述第二转轴(18)上固定设有多组凸轮(23),所述凸轮(23)工作时与筛选架(11)下表面接触;

所述筛选架(11)呈倾斜设置,且筛选架(11)一端开设有出料口(21),所述出料口(21)位于筛选架(11)靠近地面的一端,所述筛选架(11)下方设有多组支柱(15),所述安装板(14)与支柱(15)侧壁固定连接,所述支柱(15)与筛选架(11)下表面之间连接有缓冲弹簧(22);

所述筛选架(11)上设有第一筛选区(24)、第二筛选区(25),所述第一筛选区(24)的筛网孔径小于第二筛选区(25)的筛网孔径;

所述传动机构包括传动丝杆(2)、丝杆螺母(3)和手柄(4),所述传动丝杆(2)与固定架(1)转动连接,所述手柄(4)与传动丝杆(2)一端固定连接,所述丝杆螺母(3)套设在传动丝杆(2)上,所述夹持机构与丝杆螺母(3)固定连接;

所述夹持机构包括固定板(7)、第一夹持杆(16)、第二夹持杆(34)、第一夹持环(30)和第二夹持环(31),所述第一夹持杆(16)、第二夹持杆(34)呈交叉设置,且第一夹持杆(16)、第二夹持杆(34)之间活动连接,所述第一夹持杆(16)、第二夹持杆(34)一端均与固定板(7)下表面滑动连接,以及第一夹持杆(16)、第二夹持杆(34)另一端分别安装有第一夹持环(30)、第二夹持环(31),所述第一夹持环(30)、第二夹持环(31)结构相同;

所述第一夹持杆(16)、第二夹持杆(34)之间连接有夹持弹簧(35),所述固定板(7)下表面开设有第一滑槽(32)和第二滑槽(33),所述第一滑槽(32)内设有复位弹簧(29)和滑块(28),所述复位弹簧(29)一端与滑块(28)固定连接,且复位弹簧(29)另一端与第一滑槽(32)一侧内壁固定连接,所述第二滑槽(33)和第一滑槽(32)内部结构相同,且第二滑槽(33)与第一滑槽(32)呈对称设置,所述第一夹持杆(16)、第二夹持杆(34)一端分别与第一滑槽(32)、第二滑槽(33)内的滑块(28)活动连接;

所述固定架(1)两侧内壁上分别安装有第一抵压杆(5)、第二抵压杆(6),所述第一夹持杆(16)、第二夹持杆(34)上分别贯穿设有与第一抵压杆(5)、第二抵压杆(6)匹配的第一通孔(26)、第二通孔(27),所述第一通孔(26)、第二通孔(27)呈交错设置。
