专利号: 2019110725359
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

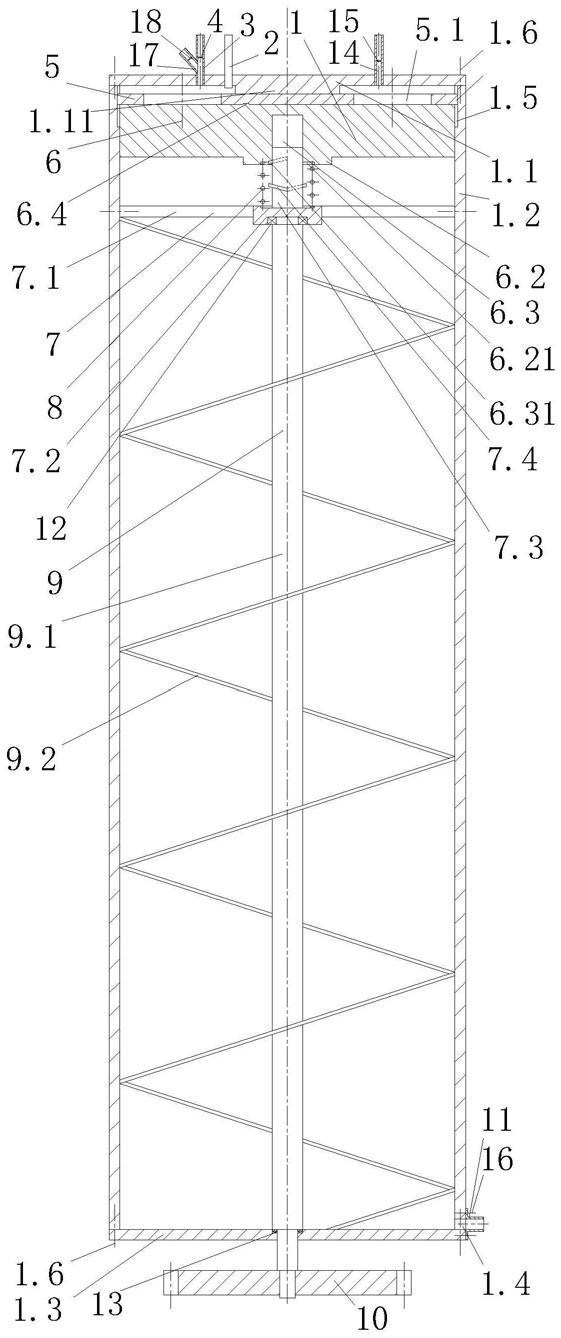

1.一种燃气发动机,包括储气室;其特征是:还包括燃烧室(1)、点火器(2)、输气管(3)、输气开关(4)、孔板(5)、旋转孔板(6)、支撑组件(7)、弹簧(8)、转轴组件(9)、传动轮(10)、下废气排出管(11)、轴承(12)、止推轴承(13)、空气输入管(17)、空气输入高压泵;

燃烧室包括直筒,分别可拆固定在直筒上下端的筒上盖、筒下盖;筒上盖的中部设有下凸出部;点火器、输气管可拆固定在筒上盖上;点火器、输气管的下端伸在直筒内且两者的下端面位于下凸出部的下端面的上方;输气开关设在输气管位于燃烧室外的部位;输气管的另一端和储气室相连;空气输入管的出气端和输气管的出气端连通,空气输入高压泵设在空气输入管上;孔板上均布有若干通气圆孔;

旋转孔板上均布有个数和通气圆孔个数相同的动通气圆孔;旋转孔板的下端的中部设有凸柱;旋转孔板上设有一个沉孔,沉孔的下端均布有若干导向槽;凸柱的下端设有端沉孔;

支撑组件包括若干固定杆、中间圆盘、定位柱、导向轨道;若干固定杆放射性均布在中间圆盘和直筒之间,固定杆的两端分别和中间圆盘和直筒的侧壁固连;导向轨道的个数和导向槽的个数相同且相互适配,导向轨道和定位柱固连;中间圆盘的上下端分别设有上沉孔、下沉孔;定位柱的上端和沉孔滑动相连,定位柱的下端和上沉孔固连;

弹簧套在定位柱上,弹簧的上端位于端沉孔内,弹簧的下端位于上沉孔内;

转轴组件包括转轴、螺旋叶片;转轴的上端通过轴承和下沉孔滚动相连;转轴的下端通过止推轴承和筒下盖相连,转轴的下端伸出燃烧室的端部和传动轮固定相连;

下废气排出管通过废气排出管固定螺钉和燃烧室的室壁固连,相应地直筒设有和下废气排出管的管口相通的排气口。

2.根据权利要求1所述的燃气发动机,其特征是:直筒(1.2)内壁的上端均布有若干个竖直走向的防转槽(1.5),相应的孔板(5)上设有和防转槽(1.5)适配的防转凸起(5.2),防转凸起(5.2)和防转槽(1.5)滑动相连。

3.根据权利要求2所述的燃气发动机,其特征是:孔板下板面设有一个圆台形定位孔,相应地旋转孔板的上板面设有一个大小和圆台形定位孔适配、高度小于圆台形定位孔深度的圆台形定位柱。

4.根据权利要求1所述的燃气发动机,其特征是:还包括有上废气排出管(14);上废气排出管(14)和筒上盖(1.1)固连,上废气排出管(14)上设有上排气开关(15)。

5.根据权利要求1所述的燃气发动机,其特征是:螺旋叶片(9.2)的螺旋角大于等于

30°、小于等于45°。

6.根据权利要求1所述的燃气发动机,其特征是:空气输入管(17)的出气端和空气输入高压泵之间设有高压空气罐,高压空气罐和输气管(3)连通于输气管(3)与筒上盖(1.1)的连接点和输气开关(4)之间,高压空气罐的出气口和空气输入管(17)与输气管(3)相连部位之间的空气输入管(17)上设有输空气开关(18)。

7.根据权利要求1所述的燃气发动机,其特征是:还包括有燃气搅拌装置(19);所述燃气搅拌装置(19)包括若干搅拌叶片(19.1)、叶片轴(19.2);叶片轴(19.2)和输气管(3)的轴线平行,叶片轴(19.2)和点火器(2)分设在输气管(3)的左右两侧;搅拌叶片(19.1)的一端和叶片轴(19.2)的下端固连,搅拌叶片(19.1)的另一端位于输气管(3)的下端所确定的平面的下方,输气管(3)的投影位于搅拌叶片(19.1)旋转时另一端所确定的圆内,叶片轴(19.2)的上端穿过筒上盖(1.1)后可转动支撑在筒上盖(1.1)上。

8.根据权利要求7所述的燃气发动机,其特征是:所述燃气搅拌装置(19)还包括有第二止推轴承(19、3)、端板(19.4);叶片轴穿过第二止推轴承的轴孔后和端板(19.4)固连,端板(19.4)支撑在第二止推轴承(19、3)上进而实现叶片轴(19.2)的上端穿过筒上盖(1.1)后可转动支撑在筒上盖(1.1)上。
