专利号: 2019110731792
申请人: 深圳市宇维视通科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

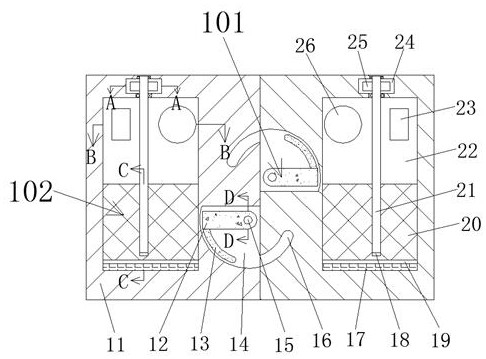

1.一种基于脸部识别的门禁装置,包括左右对称的两块门,其特征在于:所述门内设有开口向前的空腔,所述空腔后侧内壁内相连通的设有凹槽,所述凹槽内可转动的设有摄像头,通过两侧的所述摄像头同时对两个人进行脸部识别,所述摄像头后端固连有转动块;所述空腔后侧内壁内设有传动装置,所述传动装置与所述转动块之间通过固定轴连接;所述摄像头电性连接于所述传动装置,所述空腔后侧内壁上固设有开关,所述开关电性连接于所述传动装置,所述空腔内设有保护装置,所述保护装置上端螺纹连接于所述传动装置,所述传动装置可驱动所述保护装置并将所述空腔关闭;两侧的所述门之间设有锁定机构,所述锁定机构与所述传动装置之间通过连接带连接,所述传动装置通过所述连接带驱动所述锁定机构;

所述传动装置包括设于所述空腔后侧内壁内的驱动腔,所述驱动腔内可转动的设有固定齿轮,所述固定齿轮远离对称中心一端固连有电机轴,所述驱动腔远离对称中心一侧内壁内固设有电动机,所述电机轴远离对称中心一端动力连接于所述电动机;所述固定齿轮前后两侧对称且可滑动的设有滑动齿轮,前后的所述滑动齿轮之间转动连接有轴套,所述轴套内前后贯通的设有通孔,两侧的所述滑动齿轮可同时滑动使所述固定齿轮不会同时与两侧的所述滑动齿轮啮合;所述滑动齿轮内花键连接有悬臂轴,所述悬臂轴靠近对称中心一端延伸到所述通孔内;所述驱动腔前侧内壁内设有皮带槽,所述皮带槽内可转动的设有上带轮,所述连接带上端连接于所述上带轮,所述连接带下端连接于所述锁定机构,前侧的所述悬臂轴前端固连于所述上带轮;所述驱动腔后侧内壁内设有连通槽,所述连通槽内可转动的设有主动带轮,后侧的所述悬臂轴后端固连于所述主动带轮,所述连通槽靠近对称中心一侧内壁内相连通的设有传动腔,所述传动腔内可转动的设有从动带轮,所述主动带轮与所述从动带轮之间连接有传动带;所述从动带轮内固连有旋转轴,所述旋转轴前端固连有主动齿轮,所述主动齿轮下端相啮合的设有从动齿轮,所述从动齿轮内固连有传动轴,所述传动轴上端连接于所述保护装置;所述传动腔上侧内壁内设有减速腔,所述减速腔内可转动的设有蜗杆,所述蜗杆固连于所述传动轴,所述蜗杆前端相啮合的设有蜗轮,所述蜗轮内固连有固定轴,所述固定轴靠近对称中心一端固连于所述转动块;

所述滑动齿轮远离对称中心一端与所述悬臂轴之间固连有电磁弹簧,前侧的所述电磁弹簧电性连接于所述开关,后侧的所述电磁弹簧电性连接于所述摄像头,并且后侧的所述电磁弹簧弹力大于前侧的所述电磁弹簧弹力;

所述保护装置包括设于所述减速腔上侧内壁内的齿轮腔,所述齿轮腔内可转动的设有大齿轮,所述大齿轮固连于所述传动轴,所述大齿轮前端相啮合的设有小齿轮,所述小齿轮内固连有螺杆;所述空腔下侧内壁内上固连有固定板,所述固定板内左右贯通且开口向上的设有收纳槽,所述收纳槽内可滑动的设有滑动板,所述滑动板内设有开口向上的螺纹孔,所述螺杆下端延伸到所述螺纹孔内并与所述滑动板螺纹连接;

所述大齿轮与所述小齿轮之间为加速传动;

所述锁定机构包括设于所述门内且开口朝向对称中心的圆形槽,所述圆形槽内可转动的设有连杆,所述连杆内固连有连接轴,所述连接轴后端延伸到所述皮带槽内且固连有下带轮,所述连接带下端连接于所述下带轮,所述连杆沿逆时针反向的端面上固连有弧形杆,所述门内设有开口朝向对车中心的弧形槽,所述弧形槽分别正对于所述圆形槽。
