1.一种基于废弃聚苯乙烯的多孔有机聚合物的制备方法，其特征在于，包括如下步骤：

1)在废旧泡沫或废旧塑料中收集废弃的聚苯乙烯，将三苯基膦、废弃的聚苯乙烯、二甲氧基甲烷、二氯乙烷和三氯化铁催化剂置于反应容器中，在45℃下反应5h，反应结束后，水浴加热到80℃继续反应48h，得到固体产物；其中，所述三苯基膦和废弃的聚苯乙烯的质量比为1～1.5：1，废弃的聚苯乙烯和二甲氧基甲烷、二氯乙烷的质量比为0.8～1.2：2.5：10；

2)将所得到的固体产物用甲醇洗涤，并且抽滤得到黄褐色固体；

3)将所步骤2)所得的黄褐色固体在真空干燥箱里以50℃干燥得到棕色粉末状固体，即为多孔有机聚合物。

2.根据权利要求1所述的一种基于废弃聚苯乙烯的多孔有机聚合物的制备方法，其特征在于：所述废弃的聚苯乙烯结构式为

3.根据权利要求1所述的一种基于废弃聚苯乙烯的多孔有机聚合物的制备方法，其特征在于：所述步骤1)中，所述反应容器设置冷凝回流条件。

4.根据权利要求1所述的一种基于废弃聚苯乙烯的多孔有机聚合物的制备方法，其特征在于：所述步骤2)中，使用过量甲醇分至少3次进行洗涤至杂质被去除。

5.根据权利要求1所述的一种基于废弃聚苯乙烯的多孔有机聚合物的制备方法，其特征在于，合成路线如下：

6.一种基于废弃聚苯乙烯的多孔有机聚合物，其特征在于：采用如权利要求1～3中任一项所述的方法制备，其结构式为

7.一种基于废弃聚苯乙烯的多孔有机聚合物的应用。

8.根据权利要求7所述的应用，其特征在于：在权利要求6所述的一种基于废弃聚苯乙烯的多孔有机聚合物上负载钌纳米粒子，制备得到一种负载钌纳米粒子的催化剂。

9.根据权利要求8所述的应用，其特征在于：一种负载钌纳米粒子的催化剂的制备方法，包括如下步骤：

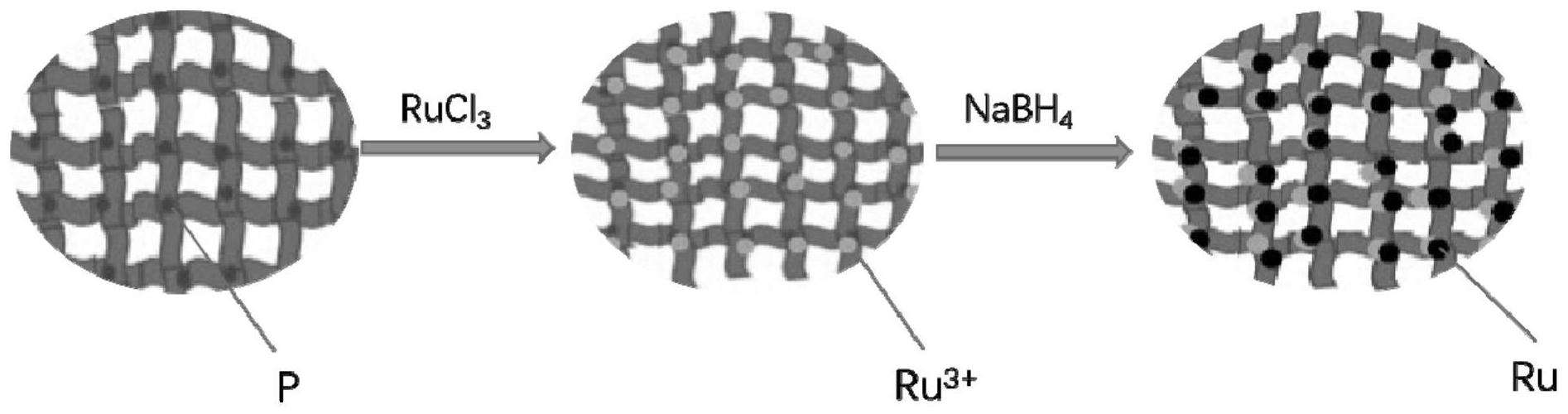

1)将权利要求6所述的一种基于废弃聚苯乙烯的多孔有机聚合物、三氯化钌、硼氢化钠和水置于反应容器中，在室温下搅拌反应3h；其中，多孔有机聚合物、三氯化钌、硼氢化钠和水的用量比为2.5～5g：1g：1g：0.05～0.1L；

2)将步骤1)中得到的产物用乙醇洗涤并抽滤；

3)将步骤2)得到的产品在真空干燥箱中以50℃干燥，得到灰黑色粉末状固体。

10.根据权利要求8所述的应用，其特征在于：所述催化剂用于对硝基苯及其衍生物进行硝基还原合成芳香胺化合物。
