1.一种基于红土镍铁矿去除水中重金属污染的方法，其特征在于，包括如下步骤：步骤S1，制备纳米零价铁镍复合材料；

步骤S2，将所述纳米零价铁镍复合材料加入含重金属污染的工业废水中，常温下反应后，经静置、沉淀后进行固液分离；

所述纳米零价铁镍复合材料是利用硼氢化盐为还原剂，与红土镍铁矿进行液相还原反应制备得到的，所述纳米零价铁镍复合材料中含有纳米零价铁和纳米零价镍；

所述纳米零价铁镍复合材料的制备步骤具体如下：步骤S11，对天然红土镍铁矿进行破碎、筛分，得到颗粒材料；

步骤S12，对所述颗粒材料进行活化预处理，获得红土镍铁矿粉体；

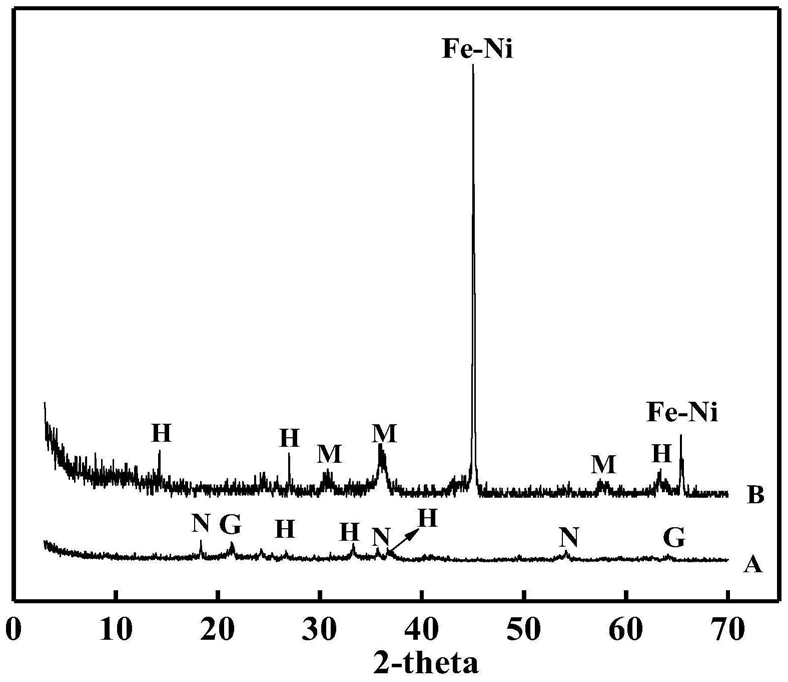

步骤S13，向所述红土镍铁矿粉体中加入硼氢化盐进行液相还原反应，即制得所述纳米零价铁镍复合材料；

其中，所述液相还原反应的时间设置为2h‑10h。

2.如权利要求1所述的基于红土镍铁矿去除水中重金属污染的方法，其特征在于，所述颗粒材料的粒径为＜0.0374mm。

3.如权利要求1所述的基于红土镍铁矿去除水中重金属污染的方法，其特征在于，所述活化预处理的过程具体如下：

步骤S121，将所述颗粒材料置于乙醇溶液中搅拌，使得所述颗粒材料分散均匀；

步骤S122，对所述颗粒材料进行过滤、离心操作，用去离子水清洗若干次；

步骤S123，将所述颗粒材料置于烘箱中烘干，获得所述红土镍铁矿粉体。

4.如权利要求1所述的基于红土镍铁矿去除水中重金属污染的方法，其特征在于，所述硼氢化盐包括硼氢化钠或硼氢化钾。

5.如权利要求1‑4任一项所述的基于红土镍铁矿去除水中重金属污染的方法，其特征在于，所述纳米零价铁镍复合材料的添加量按照每1L废水中添加0.01g‑5g。

6.如权利要求5所述的基于红土镍铁矿去除水中重金属污染的方法，其特征在于，所述步骤S2中反应时间设置为5min‑30min。

7.如权利要求5所述的基于红土镍铁矿去除水中重金属污染的方法，其特征在于，所述工业废水的浓度为≤500mg/L，pH值为5‑9。
