专利号: 2019110758530
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

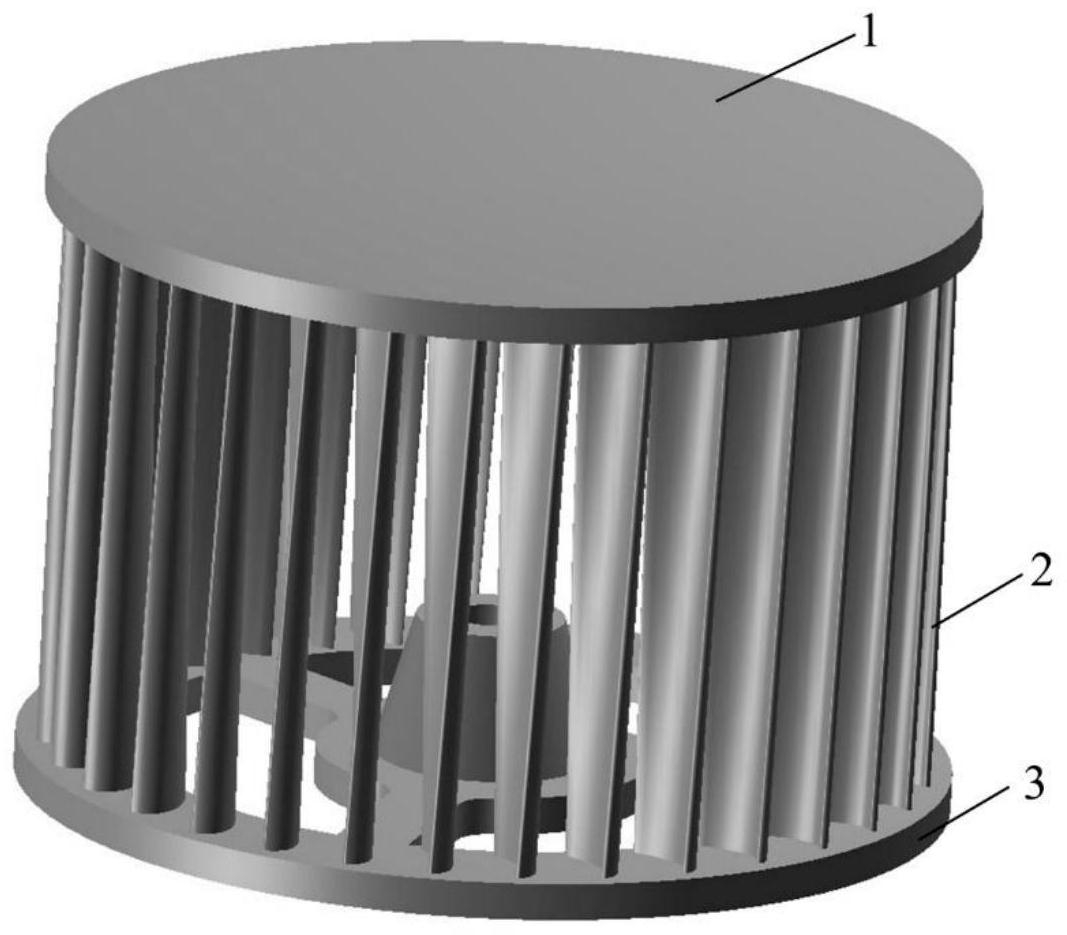

1.一种涡流空气分级机弯扭叶片分级叶轮,包括上轮盘(1)、下轮盘(3)以及垂直固定于上轮盘(1)和下轮盘(3)之间的弯扭叶片(2),其特征在于:若干个弯扭叶片(2)绕所述分级叶轮的几何中轴线环形等距排列构成气流通道,所述弯扭叶片(2)表现为径向弯曲和轴向扭曲的联合造型,其中径向弯曲为非等曲率平滑弯曲,弯曲角度范围为5°~90°,扭曲角度范围为5°~60°;

所述弯扭叶片(2)的截面由叶片前缘(4)、叶背(5)、叶片后缘(7)和叶盆(6)依次首尾相连组成,其中所述叶片前缘(4)和叶片后缘(7)均由圆弧构成,所述叶背(5)和叶盆(6)均由变曲率平滑曲线构成;

所述弯扭叶片(2)的安装角γ的范围为30°~90°。

2.根据权利要求1所述的一种涡流空气分级机弯扭叶片分级叶轮,其特征在于:所述分级叶轮呈笼状,所述上轮盘(1)为封闭式圆盘,所述下轮盘(3)为镂空式圆盘。

3.根据权利要求1或2所述的一种涡流空气分级机弯扭叶片分级叶轮,其特征在于:所述下轮盘(3)的盘体中间设有螺纹孔。
