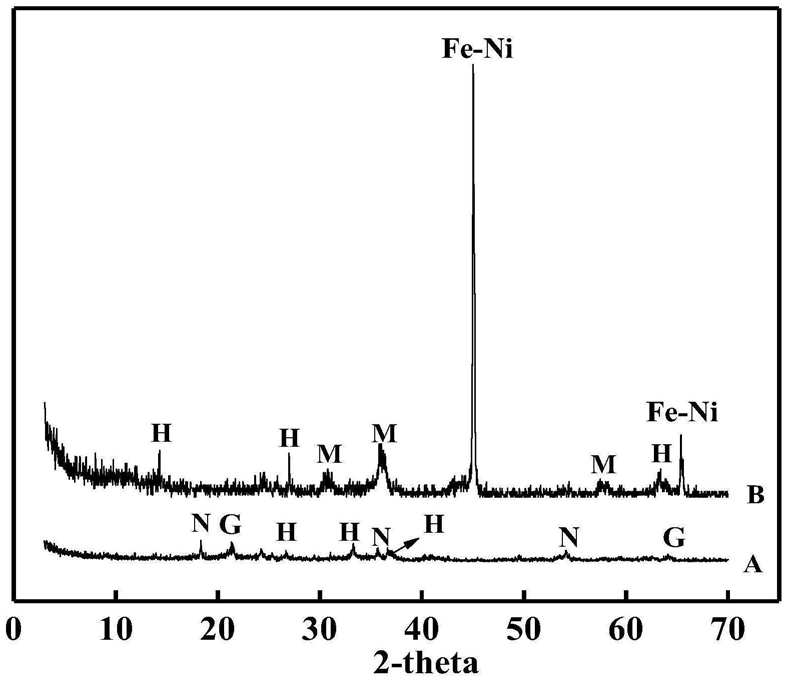

1.一种纳米零价铁镍同步脱氮除磷的水处理方法，其特征在于，向含氮磷废水中投加纳米零价铁镍复合材料，其中，所述含氮磷废水中含磷浓度为1 mg/L ‑10mg/L，所述含氮磷废水中含硝酸盐氮及亚硝酸盐氮的浓度为10 mg/L ‑20mg/L，所述纳米零价铁镍复合材料是由红土镍矿在硼氢化盐的作用下经液相还原反应制得的，所述红土镍铁矿矿石中铁含量为50%‑80%、镍含量为10%‑20%，所述纳米零价铁镍复合材料具有纳米孔结构，其孔隙率为

2 2

80%‑99%，所述纳米零价铁镍复合材料的比表面积为70 m/g ‑90m/g，所述纳米零价铁镍复合材料中含有纳米零价镍和纳米零价铁，利用所述纳米零价铁镍复合材料的活性以及所述纳米零价镍的协同作用，去除所述含氮磷废水中的氮和磷。

2.如权利要求1所述的纳米零价铁镍同步脱氮除磷的水处理方法，其特征在于，所述硼氢化盐为硼氢化钠或硼氢化钾。

3.如权利要求2所述的纳米零价铁镍同步脱氮除磷的水处理方法，其特征在于，所述硼氢化盐的溶液浓度为1mol/L‑20mol/L。

4.如权利要求1所述的纳米零价铁镍同步脱氮除磷的水处理方法，其特征在于，所述液相还原反应的时间为2h‑10h。

5.如权利要求1所述的纳米零价铁镍同步脱氮除磷的水处理方法，其特征在于，具体步骤包括：（1）将所述纳米零价铁镍复合材料作为填料填充入实验柱内；（2）将所述含氮磷废水引入所述实验柱内，水力停留1h‑10h；（3）取样测定出水中含磷浓度及含氮浓度。

6.如权利要求5所述的纳米零价铁镍同步脱氮除磷的水处理方法，其特征在于，所述含氮磷废水中的氮以硝酸盐氮和亚硝酸盐氮形式存在，所述含氮磷废水中的磷以正磷酸盐形式存在。
