专利号: 2019110788502
申请人: 牟素萍
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

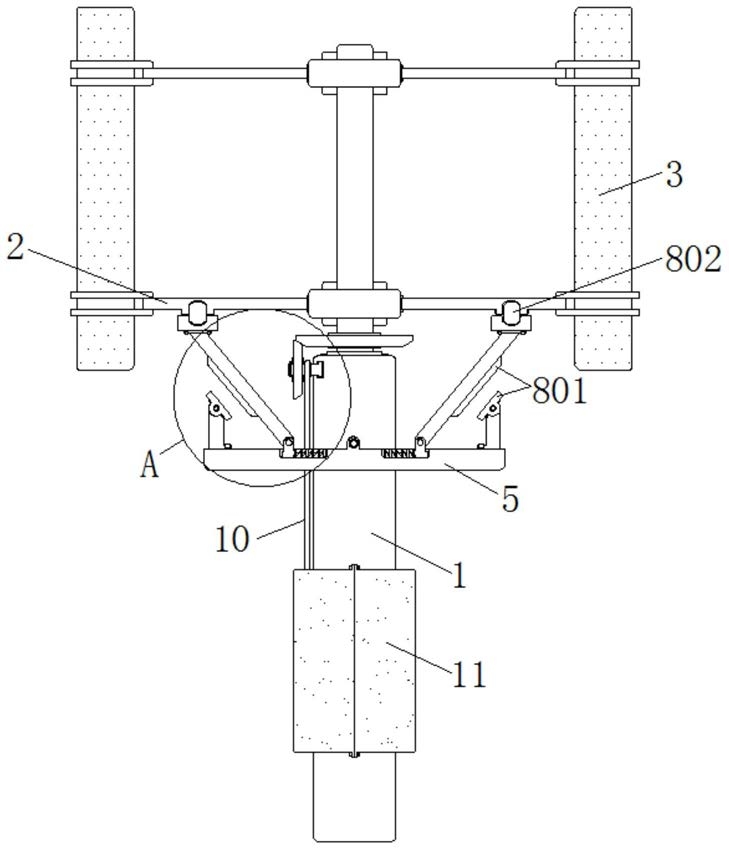

1.一种垂直轴风力发电机,包括基体(1)、安装叶片(3)、锥齿轮(9)和防护块(11),其特征在于:所述基体(1)的上端螺栓安装有支撑架(2),且支撑架(2)的外侧螺栓安装有安装叶片(3),并且支撑架(2)的中端固定连接有对接滑道(4),所述基体(1)的上端外表面螺栓安装有安装架(5),且安装架(5)的上端面开设有滑槽(6),所述滑槽(6)的内侧固定连接有第一弹簧(7),且第一弹簧(7)的外侧固定连接有连接杆(8),所述基体(1)的上端外侧安装有锥齿轮(9),且锥齿轮(9)的内侧安装有传送带(10),所述基体(1)的下端外表面螺栓安装有防护块(11),且防护块(11)的内侧贯穿安装有散热扇(12),并且散热扇(12)与传送带(10)相连接,所述防护块(11)的内表面开设有第一通孔(13),且防护块(11)的内侧固定连接有固定板(14),并且防护块(11)的外表面开设有第二通孔(15),所述防护块(11)的内表面焊接连接有固定块(16),且防护块(11)的后端开设有排气孔(17),并且排气孔(17)的内侧固定连接有过滤层(18),所述固定块(16)的内侧固定连接有第二弹簧(19),且第二弹簧(19)的内侧安装有导热块(20),所述安装叶片(3)关于基体(1)的中心点等角度设置有3个,且安装叶片(3)通过锥齿轮(9)与基体(1)的上端构成转动结构,并且安装叶片(3)俯视呈圆弧状结构,所述安装架(5)与基体(1)的外侧为嵌套连接,且安装架(5)通过第一弹簧(7)与连接杆(8)构成伸缩结构,并且连接杆(8)通过滑槽(6)与安装架(5)构成滑动结构,所述连接杆(8)设置有磁铁(801)和限位滑轮(802),且连接杆(8)和安装架(5)的外侧均固定连接有磁铁(801),并且连接杆(8)的上端转动连接有限位滑轮(802),所述连接杆(8)呈倾斜状结构,且连接杆(8)和安装架(5)外侧的磁铁(801)为同名磁极,并且连接杆(8)通过磁铁(801)和安装架(5)外侧构成磁性结构,所述限位滑轮(802)关于安装架(5)的中心点对称设置有2个,且限位滑轮(802)通过对接滑道(4)与支撑架(2)的下端构成滑动结构,并且对接滑道(4)呈圆弧状结构,所述散热扇(12)通过传送带(10)与防护块(11)的内表面构成转动结构,且散热扇(12)的外侧与第一通孔(13)的外表面相贴合,所述第二通孔(15)均匀分布在固定板(14)的外表面,且第二通孔(15)的直径大于第一通孔(13)的直径,并且第一通孔(13)与第二通孔(15)呈交错状结构分布,所述导热块(20)均匀分布在固定块(16)的内侧,且导热块(20)为铜材质,并且导热块(20)通过第二弹簧(19)与固定块(16)的内表面构成伸缩结构,同时导热块(20)的外表面与基体(1)的中端外表面相贴合。
