专利号: 2019110795830
申请人: 曾凤连
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

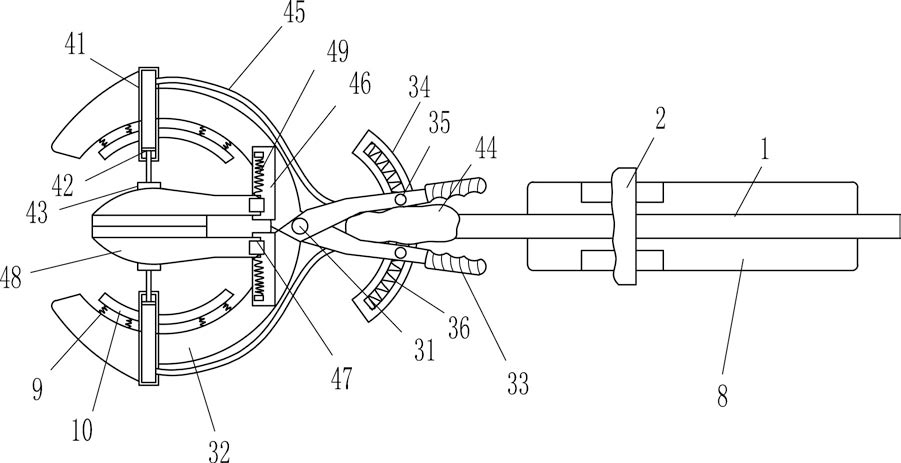

1.一种脐橙手持式夹紧剪切器,包括有支架(1)和握把(2),支架(1)上设置有握把(2),其特征是,还包括有夹紧装置(3)和剪切装置(4),支架(1)一端设置有能够对果实夹紧的夹紧装置(3),夹紧装置(3)上设置有能够对果实支柄进行剪断的剪切装置(4);夹紧装置(3)包括有转动轴(31)、夹紧块(32)、把手(33)、弧形导轨(34)、滑轴(35)和第一弹性件(36),支架(1)一端设置有转动轴(31),转动轴(31)上转动式设置有两夹紧块(32),两夹紧块(32)握杆处设置有把手(33),两夹紧块(32)握杆处下部的支架(1)上设置有弧形导轨(34),弧形导轨(34)上滑动式设置有两滑轴(35),两滑轴(35)分别与两夹紧块(32)握杆连接,两滑轴(35)分别与该滑轴(35)相近的弧形导轨(34)滑槽端部之间设置有第一弹性件(36);剪切装置(4)包括有缸体(41)、滑动推杆(42)、推块(43)、气囊(44)、气管(45)、滑轨(46)、滑块(47)、切刀(48)和第二弹性件(49),两夹紧块(32)上部均设置有缸体(41),缸体(41)内活动式设置有滑动推杆(42),滑动推杆(42)端部均设置有推块(43),两夹紧块(32)握杆处下部的弧形导轨(34)中部设置有气囊(44),气囊(44)设置有两气管(45),两气管(45)分别与缸体(41)连接,两夹紧块(32)上对称设置有滑轨(46),滑轨(46)上滑动式设置有滑块(47),滑块(47)上设置有切刀(48),滑块(47)和滑块(47)所在的滑轨(46)之间设置有第二弹性件(49);还包括有安装杆(5)、筛网(6)、安装套(7)和收纳筐(8),支架(1)下部设置有安装杆(5),安装杆(5)上转动式设置有筛网(6),支架(1)上设置有安装套(7),安装套(7)内套接有收纳筐(8),收纳筐(8)与筛网(6)出口端可拆式连接;还包括有第三弹性件(9)和弹性挡块(10),夹紧块(32)的弧形面上均匀设置有第三弹性件(9),第三弹性件(9)上设置有弹性挡块(10)。
