专利号: 2019110820103
申请人: 安徽超文玻璃科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 对金属材料的镀覆;用金属材料对材料的镀覆;表面化学处理;金属材料的扩散处理;真空蒸发法、溅射法、离子注入法或化学气相沉积法的一般镀覆;金属材料腐蚀或积垢的一般抑制〔2〕
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

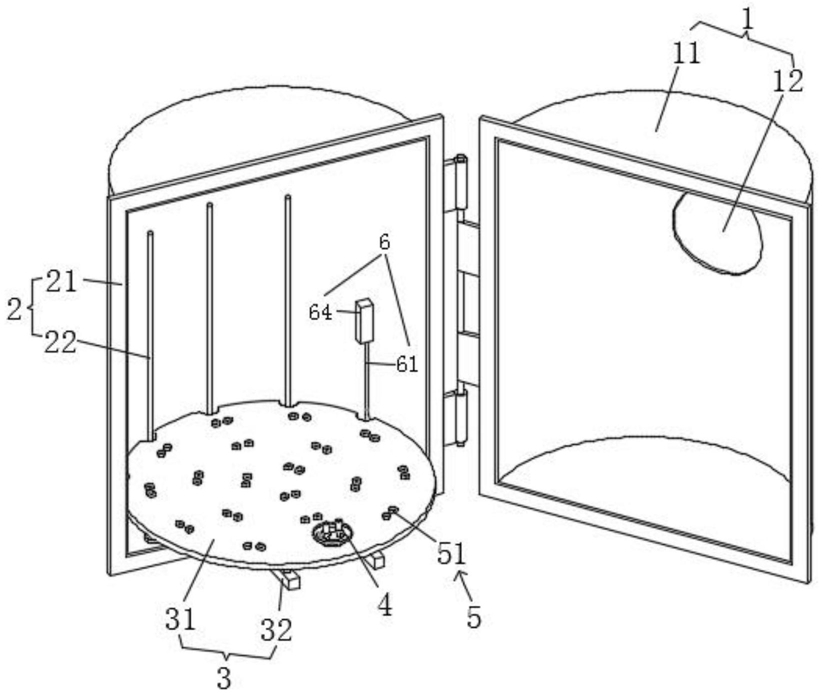

1.一种玻璃制品内镀膜机,其特征在于:包括真空壳体、内镀膜壳体、支撑盘、镀膜组件、正负极导电组件、通电组件、导电片、金属丝;所述真空壳体与内镀膜壳体转动连接,所述内镀膜壳体有两个,分别转动连接在真空壳体的两侧;所述支撑盘固定在内镀膜壳体的内部;所述支撑盘上均匀分布有多个正负极导电组件;每个正负极导电组件上均设置有镀膜组件;所述镀膜组件上设置有通过通电蒸发进行镀膜的金属丝;多个正负极导电组件的负极之间通过导电片连接;所述导电片通过通电组件与外部电源电性连接;

所述镀膜组件包括锁紧筒、锁紧件、待内镀膜件放置盘、两个导电柱及限位片;两个导电柱分别与正负极导电组件的两极固定连接;所述限位片活动套接在两个导电柱上,限位片沿导电柱的轴线运动;所述待内镀膜件放置盘套接在限位片的外侧;所述锁紧筒固定在导电柱的顶部;锁紧筒上设置有能够锁紧金属丝的锁紧件;所述锁紧件为锁紧螺栓,所述锁紧筒包括筒体及与锁紧螺栓螺纹配合锁紧螺栓孔;所述锁紧螺栓孔开设在筒体上,且与筒体的内部相通;所述金属丝包括缠绕上铝丝的钨丝;所述钨丝的两端头分别插入到两个锁紧筒内;所述钨丝的两端与正负极导电组件的两极电性连接;所述待内镀膜件放置盘包括周边包裹一圈环形挡片的放置盘本体及连接在放置盘本体底部的卡接套环;所述放置盘本体的中心处开设有与卡接套环内径大小相等的通口;所述卡接套环与通口相连通;所述限位片包括直径与卡接套环内径大小相等的限位片本体及对称开设在限位片本体板面上的两个导电柱插接孔;所述限位片本体通过两个导电柱插接孔套接在两个导电柱上,且限位片本体卡接在卡接套环内。

2.根据权利要求1所述的一种玻璃制品内镀膜机,其特征在于:所述通电组件包括导电线、导电环、导电座及与外接电源电性连接的导电头;所述内镀膜壳体的底板顶部固定有多个导电座;每个导电座上均套设有导电环;每个导电环之间通过导电线连接;所述导电头设置在内镀膜壳体内;所述导电环与导电头之间通过导电线连接;所述导电环还与导电片之间通过导电线连接。

3.根据权利要求2所述的一种玻璃制品内镀膜机,其特征在于:所述导电座包括导电座本体及设置在导电座本体顶部的压紧螺栓;所述压紧螺栓的底部压紧导电环。

4.根据权利要求1所述的一种玻璃制品内镀膜机,其特征在于:所述正负极导电组件包括固定在支撑盘顶部的第一正负导电端子及固定在支撑盘底部的第二正负导电端子;所述第一正负导电端子与第二正负导电端子的同极之间通过导电件连接。

5.根据权利要求1所述的一种玻璃制品内镀膜机,其特征在于:所述内镀膜壳体包括内镀膜壳体本体及固定在内镀膜壳体本体内壁上的连接柱;多个支撑盘通过连接柱可拆卸连接在内镀膜壳体本体内。
