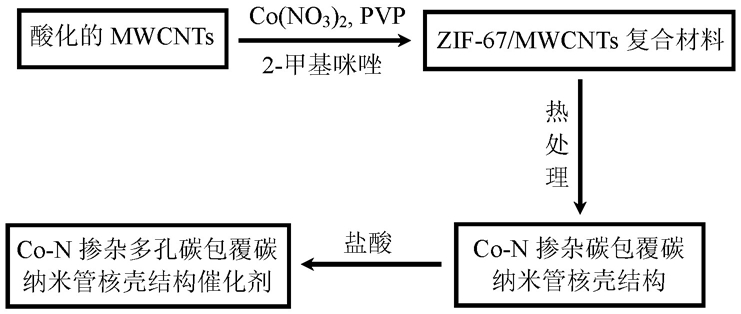

1.一种Co‑N掺杂多孔碳包覆碳纳米管核壳结构催化剂的制备方法，其特征在于，包括如下步骤：

1）在装有5 mL甲醇的容器中加入4 mg酸化的MWCNTs和40‑150 mg PVP，超声分散均匀后加入291 mg Co(NO3)2·6H2O，继续超声2 h后离心，在装有10 mL甲醇的容器中加入上述离心分离出的样品，超声分散均匀后加入10 mL 2‑甲基咪唑的甲醇溶液，其中，含2‑甲基咪唑3‑19 mmol，静置12 h后离心干燥，得到ZIF‑67/MWCNTs复合材料；

2）称取步骤1）得到的ZIF‑67/MWCNTs复合材料样品50 mg，置于石英管式炉中在Ar氛围下于500‑1000℃热处理3 h，得到Co‑N掺杂碳包覆碳纳米管核壳结构即CNTs@Co‑N‑C；

3）在装有10 mL 1 M盐酸的容器中加入步骤2）得到的CNTs@Co‑N‑C 30 mg，超声处理30 min并静置12 h，离心洗涤至中性后真空干燥，即可制得Co‑N掺杂多孔碳包覆碳纳米管核壳结构催化剂即CNTs@Co‑N‑PC。

2.用权利要求1所述制备方法制得的Co‑N掺杂多孔碳包覆碳纳米管核壳结构催化剂即CNTs@Co‑N‑PC。

3.权利要求2所述Co‑N掺杂多孔碳包覆碳纳米管核壳结构催化剂即CNTs@Co‑N‑PC在燃料电池阴极氧还原反应中的应用。
