1.用于油脂加氢制备含氧化合物的工艺方法，其特征在于，包括以下步骤：

S01，负载型介孔Cu/γ‑Al2O3催化剂的制备方法：选择Cu源，溶于蒸馏水中，充分搅拌后，加入载体γ‑Al2O3，均匀搅拌后加热，直至水分完全蒸发，制得干料，所得干料于100℃恒温烘箱中干燥至少12.0h后，高温焙烧4.0～5.0h，经高温焙烧制得CuO/γ‑Al2O3前驱体；

CuO/γ‑Al2O3前驱体经H2于350～370℃下恒温还原2.0～2.5h，制得负载型介孔Cu/γ‑Al2O3催化剂；

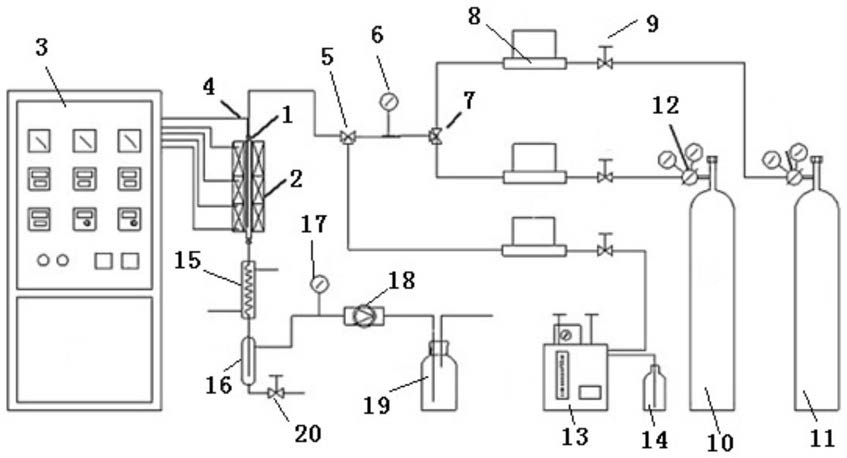

S02，取适量负载型介孔Cu/γ‑Al2O3催化剂置于300℃管式固定床反应器(1)中，管式固‑1定床反应器(1)中的LHSV＝1.5h ，H2压力为2MPa，再由双柱塞微量泵(13)泵入一定量的原料月桂酸甲酯，然后开始反应，反应温度为300‑360℃，H2/月桂酸甲酯＝500N，反应完毕后，制得月桂酸含氧化合物；

对经过6次循环使用后的催化剂经400℃焙烧4.0h处理后，在H2气氛中经350℃还原再生后用于月桂酸甲酯催化加氢，月桂酸甲酯的转化率增加至60.1％，催化性能恢复至新鲜催化剂状态；

所述Cu源为Cu(NO3)2·3H2O，蒸馏水的重量为Cu(NO3)2·3H2O的4～24倍量，载体γ‑Al2O3的重量为Cu(NO3)2·3H2O的1.5～8.6倍量；

所述负载型介孔Cu/γ‑Al2O3催化剂中Cu的含量为10％，即载体γ‑Al2O3的重量为Cu(NO3)2·3H2O的2.3～2.4倍量；

所述高温焙烧的温度为400℃。

2.根据权利要求1所述的用于油脂加氢制备含氧化合物的工艺方法，其特征在于，所述CuO/γ‑Al2O3前驱体的用量为15mL，15mLCuO/γ‑Al2O3前驱体的重量为26～28g，月桂酸甲酯的体积流量为0.38mL/min。

3.根据权利要求1所述的用于油脂加氢制备含氧化合物的工艺方法，其特征在于，所述月桂酸含氧化合物包括月桂醛、月桂醇、月桂酸和十二酸十二酯。

4.根据权利要求1所述的用于油脂加氢制备含氧化合物的工艺方法，其特征在于，所述月桂酸含氧化合物的检测方法为：由带FID检测器的SC‑3000B型气相色谱离线检测月桂酸含氧化合物样品中的混合物含量，检测条件为：检测器温度280℃，汽化室温度280℃，柱箱温度由60℃以10℃/min程序升温至270℃。
