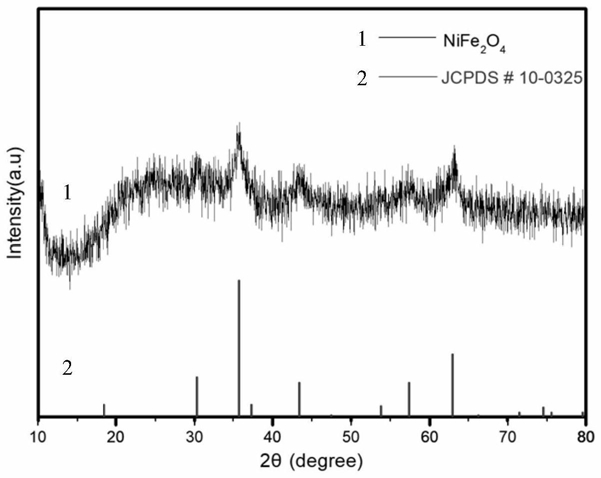

1.一种核壳状铁酸镍，其特征是，核的直径为425～450nm，壳的厚度为25～30nm，核壳间距为25～30nm。

2.如权利要求1所述的核壳状铁酸镍，其特征是，核的直径为435～445nm，壳的厚度为

25～27nm，核壳间距为25～27nm。

3.一种核壳状铁酸镍的制备方法，其特征是，以镍盐、铁盐和甘油作为原料，采用溶剂热法制备获得镍铁甘油酸酯球粉末，在空气条件下，将镍铁甘油酸酯球粉末以低于1.5℃/min的升温速率升温至不低于350℃进行煅烧，获得核壳状铁酸镍。

4.如权利要求3所述的核壳状铁酸镍的制备方法，其特征是，镍盐和铁盐中，镍离子与铁离子的摩尔比为1:1.9～2.1；

或，溶剂热法反应体系的溶剂为异丙醇；

或，溶剂热法的反应温度为150～200℃，反应时间为4～8h；

或，煅烧温度为350～450℃，升温速率为0.9～1.1℃，煅烧时间为1.5～2.5h。

5.一种铁酸镍@C材料，其特征是，包括权利要求1或2所述的核壳状铁酸镍或权利要求3或4的制备方法获得的核壳状铁酸镍，所述核壳状铁酸镍被碳涂层包覆；

优选的，碳涂层的厚度为20～25nm。

6.一种铁酸镍@C材料的制备方法，其特征是，将权利要求1或2所述的核壳状铁酸镍或权利要求3或4的制备方法获得的核壳状铁酸镍、间苯二酚、甲醛进行酚醛树脂缩合反应获得酚醛树脂包覆核壳状铁酸镍的铁酸镍@RF复合材料，在惰性气氛下，将铁酸镍@RF复合材料煅烧碳化获得铁酸镍@C材料。

7.如权利要求6所述的铁酸镍@C材料的制备方法，其特征是，核壳状铁酸镍、间苯二酚、甲醛的投料比为50:0.9～1.1:0.11～0.13，mg：g：mL；

或，酚醛树脂缩合反应，在碱性条件下进行；优选的，酚醛树脂缩合反应体系中添加氨水；

或，酚醛树脂缩合反应体系的溶剂为乙醇水溶液；优选的，乙醇与水的体积比为2:0.9～1.1；

或，煅烧碳化的温度为550～650℃，煅烧时间为1.5～2.5h。

8.一种上述铁酸镍@C材料在锂离子电池中的应用。

9.一种锂离子电池负极，其特征是，活性材料为权利要求5所述的铁酸镍@C材料或权利要求6或7所述的制备方法获得的铁酸镍@C材料；

优选的，包括粘结剂、导电剂；

优选的，制备方法为：将活性材料、粘结剂、导电剂混合均匀，加入溶剂制成浆料，将浆料涂覆与集流体表面，然后进行干燥。

10.一种锂离子电池，其特征是，负极采用权利要求9所述的锂离子电池负极。
