专利号: 2019110897035
申请人: 萧县木伟信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

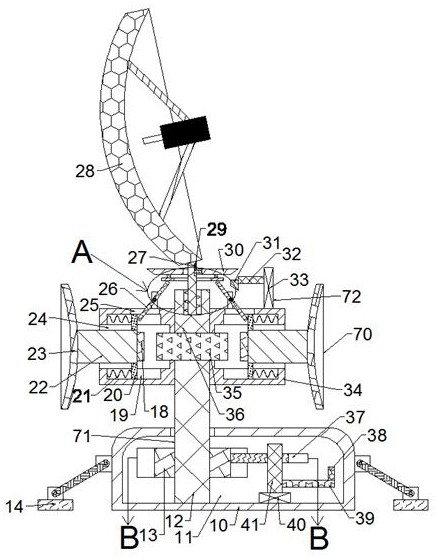

1.一种可旋转式防风卫星锅,包括支撑座,其特征在于:

所述支撑座内设有工作腔,所述支撑座上侧设有承重块,所述承重块上侧设有卫星锅,所述工作腔内设有间歇运动机构,所述间歇运动机构下端壁转动设有上端贯穿所述工作腔上端壁的传动轴,所述工作腔内的所述传动轴上固定设有六角槽轮,所述六角槽轮右侧设有与所述六角槽轮配合的锁止弧,所述锁止弧下侧设有圆柱销,所述锁止弧可阻挡所述六角槽轮主动转动,通过所述锁止弧与所述六角槽轮的配合,所述圆柱销转动一百八十度可带动所述六角槽轮转动六十度,所述卫星锅可随所述六角槽轮转动六十度;

所述承重块内设有风力检测机构,所述风力检测机构包括嵌设在所述承重块内的压力传感器,所述压力传感器左右两侧对称设有按压块,所述承重块左右两侧对称设有挡风板,所述挡风板受风力作用下会向所述压力传感器运动,所述按压块随所述挡风板运动,当所述按压块给与所述压力传感器压力时,所述压力传感器可驱动所述圆柱销转动;

所述风力检测机构上侧设有调节机构,所述调节机构用于小范围反复调节所述卫星锅角度。

2.根据权利要求 1 所述的一种可旋转式防风卫星锅,其特征在于:所述间歇运动机构还包括与所述工作腔下端壁固定连接的动力电机,所述动力电机位于所述传动轴右侧,所述动力电机上端面转动设有驱动轴,所述驱动轴上固定设有底部杆与所述锁止弧,所述底部杆上端面右侧固定设有所述圆柱销。

3.根据权利要求 1 所述的一种可旋转式防风卫星锅,其特征在于:所述风力检测机构还包括两个左右对称设置在所述承重块内的收纳腔,所述收纳腔开口远离所述压力传感器,所述收纳腔上下端壁对称设有开口朝所述收纳腔的移动槽,所述移动槽远离所述压力传感器的端壁固定设有移动弹簧,所述移动弹簧靠近所述压力传感器的一端固定设有与所述移动槽滑动连接的移动块,两个所述移动块间固定设有远离所述压力传感器的一端贯穿所述收纳腔的支撑杆,所述按压块与所述支撑杆靠近所述压力传感器的端面固定连接,所述挡风板与所述支撑杆远离所述压力传感器的端面固定连接,上侧的所述移动槽上端壁设有连通外界空间的顶部腔。

4.根据权利要求 1所述的一种可旋转式防风卫星锅,其特征在于:所述调节机构还包括与所述承重块上端面右侧固定连接的调节电机,所述调节电机左端面转动设有动力轴,所述动力轴左端固定设有扇形锥齿轮,所述承重块上端面左右对称固定设有延伸杆,所述延伸杆前端面固定设有定位杆,所述定位杆上通过扭簧转动设有旋转杆,所述传动轴上端与所述压力传感器固定连接,所述压力传感器上端面固定设有与所述承重块固定连接的顶部杆,所述顶部杆上端面内设有开口朝上的压力腔,所述压力腔下端壁通过压力弹簧转动设有上端贯穿所述压力腔上端壁的连接轴,所述连接轴上端与所述卫星锅固定连接,位于外界空间中的所述连接轴右端面内设有开口朝右的运动槽,所述运动槽上端壁固定设有运动弹簧,所述运动弹簧下端固定设有与所述运动槽滑动连接的运动杆,所述运动杆右端贯穿所述运动槽右端壁且固定设有传动锥齿轮,所述传动锥齿轮下端面左右对称固定设有连接杆,两个所述连接杆下端固定设有一个环形块。

5.根据权利要求4所述的一种可旋转式防风卫星锅,其特征在于:所述扇形锥齿轮转动后可与所述传动锥齿轮啮合。

6.根据权利要求1所述的一种可旋转式防风卫星锅,其特征在于:所述支撑座上均匀连接有四个配重块,所述配重块用于稳固支撑座。
