专利号: 2019110907874
申请人: 湖南化工职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

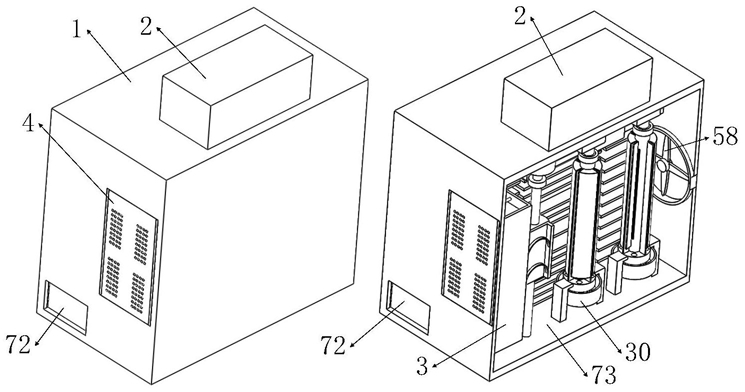

1.一种计算机散热机箱,其特征在于:其特征在于:它包括箱壳、水箱、进风机构、降温机构、减速步进电机、A不完全齿轮、B不完全齿轮、齿条、B弹簧、排风扇、水泵、电控阀、密封壳、动力机构,其中箱壳顶部固装有水箱,水箱出口装有电控阀,水箱进口装有单向阀;箱壳内一侧装有密封壳,另一侧与密封壳之间构成散热腔;散热腔一端处装有进风机构,另一端装有排风扇;散热腔内均匀分布有多组降温机构;为进风机构和降温机构提供动力的动力机构安装在散热腔中;

密封壳内侧壁具有CPU腔和显卡腔,密封壳对应散热腔的外壁上分布有多组外肋片组;

安装在密封壳中的主板上安装有CPU单元和显卡单元,安装在主板上的A内肋片组与CPU单元导热连接,安装在主板上的C内肋片组与显卡单元导热连接,A内肋片组中肋片与CPU腔内具有B内肋片组中肋片依次交错且贴合,C内肋片组中肋片与显卡腔内具有D内肋片组中肋片依次交错且贴合;

上述进风机构包括海绵壳、压板、橡胶管、方海绵块、齿板,其中位于箱壳中的海绵壳安装在箱壳侧壁所开的进风口处;海绵壳下部具有积水仓且积水仓中具有过滤层;海绵壳中滑动安装有压板,方海绵块安装在压板与海绵壳内壁之间;齿板一端安装在压板上,另一端穿出方海绵块和海绵壳;齿板上装有供其复位的板簧;橡胶管装在方海绵块中且两端均穿出方海绵块,位于方海绵块中的橡胶管部分沿橡胶管轴线均匀开有多个漏水孔;方海绵块中开有多组进风口,每组进风口由一个喇叭口和多个细直孔构成;每个喇叭口的小口连通于海绵壳外壁,大口位于方海绵块中;每个细直孔一端连通于压板,另一端连通于相应喇叭口的大口;

上述降温机构包括硬管、空心轴、弧海绵块、挤板条、固定板条,其中硬管固装在散热腔中,外壁周向均匀分布有四个挤板条的空心轴套在硬管上;沿着空心轴外壁周向均匀分布有四个固装在散热腔中的固定板条;四个弧海绵块一端分别安装在四个挤板条侧面上,另一端分别安装在四个固定板条侧面上;位于弧海绵块之间的硬管上周向均匀开有四个A直通槽;位于弧海绵块之间的空心轴上周向均匀开有四个B直通槽;四个A直通槽和四个B直通槽一一配合;每个弧海绵块对应一个A直通槽和B直通槽;弧海绵块的内弧面与空心轴的外壁贴合;

上述动力机构包括减速步进电机、驱动轴、A不完全齿轮、B不完全齿轮,其中减速步进电机安装在散热腔内顶部;驱动轴一端与减速步进电机传动连接,另一端在散热腔内底部;

A不完全齿轮和B不完全齿轮均安装在驱动轴上;A不完全齿轮与上述齿板配合;B不完全齿轮与降温机构中的空心轴传动连接;

上述电控阀通过软管经过A联通器分别与上述橡胶管顶端和上述降温机构中硬管顶端连通;上述积水仓、硬管、弧海绵块排出的水收集后经安装在散热腔内底部的水泵抽到上述单向阀中去。

2.根据权利要求1所述的一种计算机散热机箱,其特征在于:上述密封壳内下部一角处安装有A风扇;上述密封壳内上部一角处安装有B风扇;A风扇和B风扇斜对角分布;上述密封壳下侧一角处具有电源槽,且电源槽外置于密封壳;电源模组安装在箱壳中且位于电源槽中;电源模组与主板电连接;密封壳的电源槽处开有圆孔且该圆孔处装有密封环,电源模组的电线穿过电源槽处所开圆孔的密封环,这样就能尽可能满足电源模组的电线与电源槽处圆孔之间的密封性。

3.根据权利要求1所述的一种计算机散热机箱,其特征在于:上述A内肋片组和B内肋片组均为U型,上述CPU单元位于A内肋片组的U型口中,CPU单元通过其表面涂有的导热硅胶与A内肋片组导热面贴合;上述C内肋片组和D内肋片组均为条型,显卡单元通过其表面涂有的导热硅胶与C内肋片组导热面贴合。

4.根据权利要求1所述的一种计算机散热机箱,其特征在于:上述齿板远离压板的一端位于海绵壳之外,齿板远离压板的一端具有凸板;上述板簧为多个,板簧的一端与凸板连接,另一端与海绵壳外壁连接;多个板簧沿着凸板的长度方向均匀分布。

5.根据权利要求1所述的一种计算机散热机箱,其特征在于:上述压板顶端侧面固装有T型板,海绵壳顶部滑动安装有承压板;两个滑杆的一端固装在承压板上,另一端穿出海绵壳外壁;两个滑杆远离承压板的一端均具有卡盘,卡盘与海绵壳外壁配合;承压板和海绵壳内壁之间安装有始终处于压缩状态的A弹簧;上述橡胶管位于T型板和承压板之间,且橡胶管分别与T型板和承压板挤压配合;上述T型板和承压板均位于方海绵块上方。

6.根据权利要求1所述的一种计算机散热机箱,其特征在于:上述降温机构还包括固定齿轮、U型架、L型架、固定环、积水筒,其中上述硬管的顶部通过U型架固装在散热腔内顶部;

固定环通过两个对称的L型架固装在散热腔内底部;上述四个固定板条的下端固装在固定环的上表面上;固定环上周向均匀开有四个排水孔;位于固定环下方且安装在两个L型架之间的积水筒收集来自弧海绵块和硬管排出的水;上述空心轴的顶端固装有固定齿轮。

7.根据权利要求6所述的一种计算机散热机箱,其特征在于:上述动力机构还包括齿条、B弹簧、导块、固定板,其中固定板固装在散热腔内顶部;齿条滑动安装在固定板所开的滑动槽中;滑动槽两侧对称开有两个导槽;齿条上对称具有两个导块;两个导块分别滑动于两个导槽中;两个B弹簧分别位于两个导槽中,两个B弹簧一端分别与导块连接,另一端分别与导槽侧槽面连接;齿条和上述降温机构中的固定齿轮啮合;上述动力机构中的B完全齿轮和齿条配合。

8.根据权利要求1所述的一种计算机散热机箱,其特征在于:上述A不完全齿轮为两个;

两个A不完全齿轮沿着驱动轴的方向分布于齿板的两侧处。

9.根据权利要求1所述的一种计算机散热机箱,其特征在于:它还包括B联通器,上述A联通器安装在箱壳外顶面上;B联通器安装在散热腔的内底部;A软管的一端与电控阀连通,另一端与A联通器连通;B软管的一端与A联通器连通,另一端与橡胶管顶端连通;多个C软管一端与A联通器连通,另一端分别与多个降温机构中的硬管顶端一一连通;D软管一端与积水仓连通,另一端与B联通器连通;多个E软管的一端与B联通器连通,另一端分别与多个降温机构中的积水筒底部一一连通;F软管一端与B联通器连通,另一端与水泵进口连通;G软管一端与水泵出口连通,另一端与单向阀连通。

10.根据权利要求1所述的一种计算机散热机箱,其特征在于:上述水箱上侧面上装有水位计,且水位计上装有水位报警器。
