专利号: 2019110915349
申请人: 邵兵
专利类型:发明专利
专利状态:已下证
专利领域: 书写或绘图器具;办公用品
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

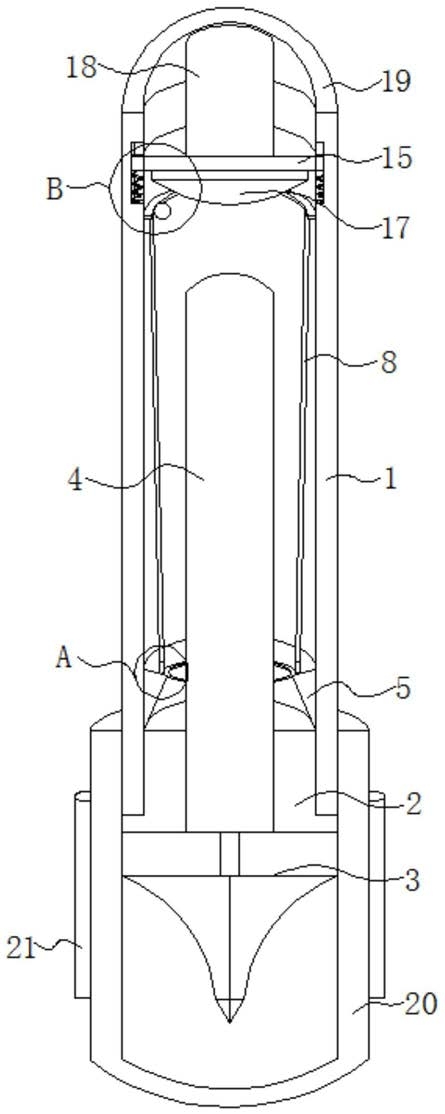

1.一种掉落时防摔坏笔尖的钢笔,包括防摔钢笔笔管(1),其特征在于:所述防摔钢笔笔管(1)的一端螺纹连接有连接块(2),所述连接块(2)上固定安装有笔头(3),所述连接块(2)上固定安装有墨水囊(4),所述墨水囊(4)与笔头(3)连通,所述墨水囊(4)位于防摔钢笔笔管(1)的内部,所述防摔钢笔笔管(1)的内壁固定连接有防摔倒球环(5),所述防摔倒球环(5)的侧面剖视图呈三角形状,所述防摔倒球环(5)的上表面呈倾斜状,所述防摔倒球环(5)的内壁固定连接有防摔下限环(6),所述防摔倒球环(5)的表面套接有环体绝缘套(7),防摔倒球环(5)的表面固定连接有防摔引球杆(8),所述防摔引球杆(8)靠近防摔倒球环(5)的一端套接有杆体绝缘套(9),所述杆体绝缘套(9)与环体绝缘套(7)的表面固定粘接,所述墨水囊(4)位于防摔下限环(6)的内部中间位置;

所述防摔钢笔笔管(1)的内壁固定连接有防摔上限环(10),所述防摔引球杆(8)远离防摔倒球环(5)的一端与防摔上限环(10)的下表面固定连接,所述防摔钢笔笔管(1)的内部设置有防摔磁力增重球(11),所述防摔磁力增重球(11)的材料包括永磁铁,所述磁力增重球的直径的长度大于墨水囊(4)与防摔下限环(6)内壁之间的距离的长度,当所述防摔磁力增重球(11)位于防摔钢笔笔管(1)末端的时候,所述防摔磁力增重球(11)的重力与防摔钢笔笔管(1)末端的重量大于防摔钢笔笔管(1)另一端和笔头(3)的重量之和,当所述防摔磁力增重球(11)位于防摔钢笔笔管(1)前端的时候,所述防摔磁力增重球(11)的重力与笔头(3)的重量之和大于防摔钢笔笔管(1)末端的重量之和,所述防摔钢笔笔管(1)的内壁开设有弹力槽(12),所述弹力槽(12)的内壁滑动连接有升降块(13),所述升降块(13)的表面固定连接有弹簧(14),所述弹簧(14)的一端与弹力槽(12)的内壁固定连接,所述升降块(13)的表面固定连接有升降压板(15),所述升降压板(15)的表面与防摔钢笔笔管(1)的内壁滑动连接,所述升降压板(15)的下表面粘接有填充板(16),所述填充板(16)的下表面粘接有防摔分离压头(17),所述填充板(16)和防摔分离压头(17)的材料均包括橡胶,所述防摔分离压头(17)的表面呈弧形状,所述填充板(16)和防摔分离压头(17)位于防摔上限环(10)的上方,所述升降压板(15)的上表面固定连接有防摔操作压杆(18),所述防摔钢笔笔管(1)的一端粘接有按压垫(19),所述按压垫(19)的材料包括橡胶,所述防摔操作压杆(18)位于按压垫(19)的内部。

2.根据权利要求1所述的一种掉落时防摔坏笔尖的钢笔,其特征在于:所述防摔引球杆(8)、环体绝缘套(7)和杆体绝缘套(9)的数量均为两个,两个所述防摔引球杆(8)、两个所述环体绝缘套(7)和两个所述杆体绝缘套(9)以防摔倒球环(5)表面的中线为对称线呈对称分布。

3.根据权利要求1所述的一种掉落时防摔坏笔尖的钢笔,其特征在于:所述防摔上限环(10)的内径大于防摔下限环(6)的内径,所述防摔上限环(10)位于墨水囊(4)的上方。

4.根据权利要求1所述的一种掉落时防摔坏笔尖的钢笔,其特征在于:所述防摔上限环(10)的材料、防摔下限环(6)的材料和防摔引球杆(8)的材料均包括铁,所述防摔引球杆(8)的表面呈倾斜状。

5.根据权利要求1所述的一种掉落时防摔坏笔尖的钢笔,其特征在于:所述填充板(16)的直径小于防摔上限环(10)的内径。

6.根据权利要求1所述的一种掉落时防摔坏笔尖的钢笔,其特征在于:所述防摔钢笔笔管(1)的表面插接有笔帽(20),所述笔帽(20)的表面固定连接有防滑块(21)。

7.根据权利要求1所述的一种掉落时防摔坏笔尖的钢笔,其特征在于:所述防摔钢笔笔管(1)一端的内壁设置有内螺纹,所述连接块(2)的表面设置有外螺纹。
