专利号: 2019110927609
申请人: 平湖市伊凡家箱包有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

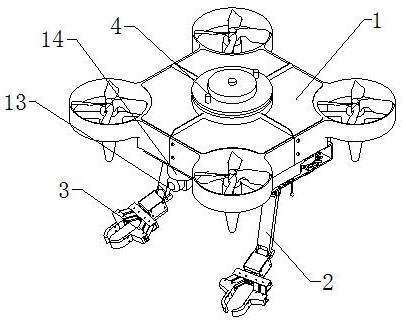

1.一种海上救援物资输送机器人,包括无人机(1),其特征在于,还包括活动组件(2)、抓取组件(3)、信号组件(4)、供热组件(5)和投放组件(6),活动组件(2)设置于无人机(1)的底部,信号组件(4)设置于无人机(1)的顶部,抓取组件(3)设置于活动组件(2)的下端,供热组件(5)设置于无人机(1)的底部中心处,投放组件(6)设置于无人机(1)的底部末端,活动组件(2)包括两个对称设置的机械手臂结构(7)和两个用于转动相应的机械手臂结构(7)的旋转机构(8),每个旋转机构(8)分别设置于机械手臂结构(7)的顶端,每个机械手臂结构(7)均包括上臂(9)和下臂(10),每个上臂(9)分别对称设置于旋转机构(8)上,每个下臂(10)的上端分别铰接于上臂(9)的下端,抓取组件(3)包括两个对称设置的机械手爪结构,每个机械手爪结构分别与相应的机械手臂结构(7)连接,每个机械手爪结构均包括夹爪(11)和用于带动夹爪(11)开合的驱动机构,每个驱动机构分别设置于下臂(10)的的下端,每个夹爪(11)分别与驱动机构相配合;

信号组件(4)包括一个用于传达信号的信号发射器(12)和一个用于观察情况的广角高清摄像头(13),广角高清摄像头(13)与无人机(1)的飞控板电性连接,并且无人机(1)的底部前端设置有一个供广角高清摄像头(13)安装的支架(14),广角高清摄像头(13)通过螺栓固定于支架(14)上,信号发射器(12)设置于无人机(1)的顶部,并且信号发射器(12)也与无人机(1)的飞控板电性连接;

每个旋转机构(8)的结构均相同,每个旋转机构(8)对称设置于无人机(1)的底部两侧,每个旋转机构(8)均包括一个旋转台(15)、一个第一旋转圆盘(16)、一个从动齿轮(17)和一个主动齿轮(18),旋转台(15)呈水平状态设置于无人机(1)的底部,并且旋转台(15)的内侧顶部设有一个用于第一旋转圆盘(16)安装的圆口,第一旋转圆盘(16)能够转动的设置于圆口内,从动齿轮(17)设置于旋转台(15)上,并且从动齿轮(17)与第一旋转圆盘(16)共轴线,从动齿轮(17)与第一旋转圆盘(16)之间通过一个旋转轴固定连接,主动齿轮(18)设置于从动齿轮(17)的一侧,并且主动齿轮(18)与从动齿轮(17)之间互相啮合,主动齿轮(18)通过一个第一电机(19)进行驱动,第一电机(19)呈竖直状态设置于无人机(1)的底部,并且第一电机(19)通过一个电机架(20)固定;

每个旋转机构(8)还均包括一个支撑架(21)、一个第二旋转圆盘(22)和一个铰接座(23),支撑架(21)的两端固定于无人机(1)的顶部,从动齿轮(17)面向支撑架(21)的一端能够在支撑架(21)上进行转动,并且支撑架(21)的外侧顶部设有一个用于安装第二旋转圆盘(22)的空心柱,第二旋转圆盘(22)能够转动的设置于空心柱内,第二旋转圆盘(22)与从动齿轮(17)之间共轴线,并且第二旋转圆盘(22)与转轴之间相固定,转轴穿过第二旋转圆盘(22)向外伸出,铰接座(23)的中心处固定于转轴的伸出端上,并且铰接座(23)与第二旋转圆盘(22)之间通过两个螺栓紧固连接。
