专利号: 2019110935018
申请人: 杭州昕华信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

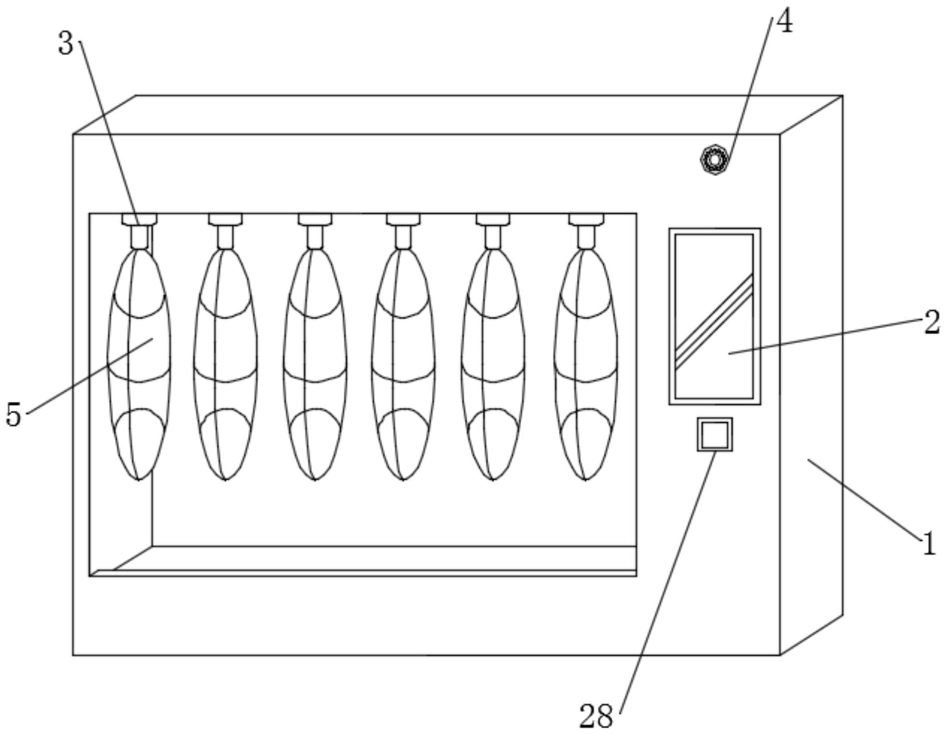

1.一种基于线下篮球场的共享篮球系统,包括共享篮球柜(1),其特征在于:所述共享篮球柜(1)安装有若干个借球单元,所述借球单元包括充气座(3),所述充气座(3)下端挂接有篮球本体(5),所述充气座(3)包括充气管(301)和电磁控制盒(302),且充气管(301)位于电磁控制盒(302)下端,所述充气管(301)连接有电动气泵(30),所述篮球本体(5)上端安装有橡胶气嘴(6),所述充气管(301)下端固定连接有与橡胶气嘴(6)相匹配的充气外针(7),且充气外针(7)与充气管(301)相连通,所述电磁控制盒(302)内开凿有磁吸空腔,所述磁吸空腔内设有电磁滑块(15),所述电磁滑块(15)内端安装有电磁铁(16),所述充气管(301)内插设有锁定内针(8),所述电磁滑块(15)下端开凿有与锁定内针(8)相匹配的限位槽(19),所述锁定内针(8)下端开凿有回收槽,所述回收槽内安装有电动推杆(9),所述电动推杆(9)的输出端固定连接有触发双面齿板(10),所述充气外针(7)下端设置有控制锁件,所述共享篮球柜(1)内安装有主控制器模块(22)和主电源模块(24),所述主控制器模块(22)与主电源模块(24)之间电性连接,所述共享篮球柜(1)前端安装有液晶操作屏(2)和指纹识别模块(28),所述主控制器模块(22)连接有数据库(25),所述电磁控制盒(302)内安装有副控制器模块(23),且副控制器模块(23)与主控制器模块(22)通过无线连接模块连接,所述电动推杆(9)、电磁铁(16)和电动气泵(30)均与副控制器模块(23)连接。

2.根据权利要求1所述的一种基于线下篮球场的共享篮球系统,其特征在于:所述控制锁件包括固定内环(11),所述固定内环(11)内端安装有一对弹性转轴(13),所述弹性转轴(13)上固定连接有锁定翼杆(12)和从动齿轮(14),且一对锁定翼杆(12)相互对称并互成夹角,所述触发双面齿板(10)位于一对锁定翼杆(12)之间并相互啮合连接。

3.根据权利要求1所述的一种基于线下篮球场的共享篮球系统,其特征在于:所述电磁滑块(15)下端固定连接有一对压缩弹簧(17),所述磁吸空腔底壁上安装有一对压力测量模块(18),且压力测量模块(18)的测量端与压缩弹簧(17)连接。

4.根据权利要求1所述的一种基于线下篮球场的共享篮球系统,其特征在于:所述篮球本体(5)内端固定连接有柔性电子标签(20),所述柔性电子标签(20)的厚度为0.5-1.0mm,所述副控制器模块(23)上连接有射频识别模块(29)。

5.根据权利要求1所述的一种基于线下篮球场的共享篮球系统,其特征在于:所述篮球本体(5)内端开凿有环形防护槽,且橡胶气嘴(6)位于环形防护槽内侧,所述环形防护槽内固定连接有防护金属环(21)。

6.根据权利要求1所述的一种基于线下篮球场的共享篮球系统,其特征在于:所述共享篮球柜(1)上安装有声光报警器(27),所述声光报警器(27)与主控制器模块(22)连接。

7.根据权利要求1所述的一种基于线下篮球场的共享篮球系统,其特征在于:所述主控制器模块(22)还连接有云共享平台(26)。

8.根据权利要求1所述的一种基于线下篮球场的共享篮球系统,其特征在于:所述共享篮球柜(1)前端还安装有监控摄像头(4),所述监控摄像头(4)与主控制器模块(22)连接。

9.根据权利要求1所述的一种基于线下篮球场的共享篮球系统,其特征在于:所述篮球本体(5)包括PU合成皮革球和天然皮革球,所述篮球本体充气外针(7)未借出时均保持为放气状态,且规格保持为76cm左右。

10.根据权利要求1-9任一所述的一种基于线下篮球场的共享篮球系统的使用方法,其特征在于:包括以下步骤:

一、首次借球时,用户应注册相关身份信息并录入指纹,同时缴纳押金,按照提示完成后即可进入借球界面;

二、用户按照个人喜好选择篮球,并选择充气程度,点击确定后系统进行借球准备;

三、系统选择相应的借球单元,根据用户设定的充气程度对篮球本体(5)进行打气,打气完成后控制锁件解除锁定,用户根据提示向下拔出篮球本体(5)即可;

四、用户归还时,点击还球后根据提示面对借球单元,将橡胶气嘴(6)对准充气外针(7)插入后点击确定,系统对篮球本体(5)进行识别,识别无误后对篮球本体(5)进行放气,同时系统按照借出时间收费,用户完成付费。
