专利号: 2019110953853
申请人: 合肥学院
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

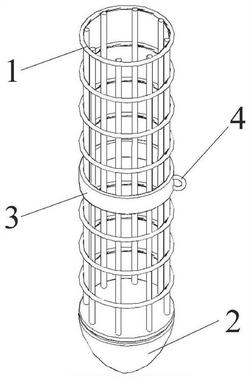

1.一种用于系泊网箱的囊式注浆锚泊基础,其特征在于:包括有钢筋笼、由反渗透防腐布制成的囊袋、锚链和注浆管,所述钢筋笼的底端固定连接有锚头,钢筋笼的中部固定连接有加强环,所述加强环的一侧固定连接有系泊环;所述囊袋的袋口固定在所述锚头上端的四周并呈封闭状,囊袋套在所述钢筋笼的四周并覆盖所述钢筋笼的上端面和内、外壁以及所述锚头的上端面,囊袋的一侧设有预留孔;所述的注浆管固定在所述锚链的一侧,所述的锚链和注浆管自外而内穿越所述预留孔并延伸到所述囊袋的内部,所述的锚链系泊在所述系泊环上,所述注浆管的出浆口位于所述钢筋笼的底部;所述的囊袋内注入有浆液,浆液硬化板结后形成注浆体并包裹住所述的钢筋笼。

2.根据权利要求1所述的用于系泊网箱的囊式注浆锚泊基础,其特征在于:所述的钢筋笼由纵筋与环向箍筋绑扎而成。

3.根据权利要求1所述的用于系泊网箱的囊式注浆锚泊基础,其特征在于:所述的锚头呈上大下小的锥形状,锚头上端的四周设有环形凹槽,所述囊袋的袋口通过绑扎固定在所述的环形凹槽内。

4.根据权利要求1所述的用于系泊网箱的囊式注浆锚泊基础,其特征在于:所述的钢筋笼内套入有无尾翼鱼雷锚,所述无尾翼鱼雷锚的锚身的下端水平且压在所述囊袋和所述锚头的上端面上。

5.根据权利要求1所述的用于系泊网箱的囊式注浆锚泊基础,其特征在于:所述的锚链和注浆管穿越所述预留孔后,所述预留孔处不发生渗水和漏浆,使所述的囊袋处于密闭状态。

6.一种基于权利要求1-5任意一项所述用于系泊网箱的囊式注浆锚泊基础的施工方法,其特征在于:具体包括以下步骤:

(1)、组装钢筋笼、囊袋和鱼雷锚:将锚链和注浆管穿越囊袋的预留孔,锚链和注浆管的一端向内延伸到囊袋的内部,锚链系泊在系泊环上,将注浆管绑定在锚链的一侧;将囊袋的袋口通过绑扎固定在锚头上端的环形凹槽内,囊袋呈封闭状,将囊袋套在预制好的钢筋笼的四周并进行简单固定,囊袋覆盖钢筋笼的上端面和内、外壁以及锚头的上端面,此时囊袋折叠、卷缩在钢筋笼的内部;将无尾翼鱼雷锚的锚身套入钢筋笼中,以下简称鱼雷锚,使得鱼雷锚的锚身的下端水平且压在囊袋与锚头的上端面,将施工绳索连接在鱼雷锚上端的吊杆上;使用后续可解脱的简单方式使鱼雷锚与钢筋笼绑定相连,基于施工绳索平稳的起吊鱼雷锚使其垂直悬吊于海床上方;

(2)、释放施工绳索:下放锚链一定的长度使其处松弛状态且对鱼雷锚的快速下沉影响降到最低,然后释放施工绳索,使钢筋笼在鱼雷锚自重作用下快速下沉并贯入海床;

(3)、移除鱼雷锚:向上张拉施工绳索,张拉过程中使鱼雷锚与钢筋笼之间的连接发生解脱与失效,使鱼雷锚的锚身与钢筋笼逐步分离,最终将鱼雷锚拉起、移除,钢筋笼遗留在海床土体中;

(4)、注浆:将注浆管与注浆系统连接,开启注浆系统使浆液通过注浆管在钢筋笼的底部涌出,浆液逐渐填充钢筋笼的底部并逐渐向上蔓延,浆液向上蔓延的过程中逐渐将折叠、卷缩在钢筋笼内部的囊袋向上顶出并展开,浆液逐渐充满展开的囊袋;当注入浆液的体积达到囊袋的体积设计值后,停止注浆,浆液硬化板结后形成注浆体并包裹住钢筋笼,钢筋笼与注浆体结合成整体,形成锚泊基础。
