专利号: 2019110954108
申请人: 合肥学院
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

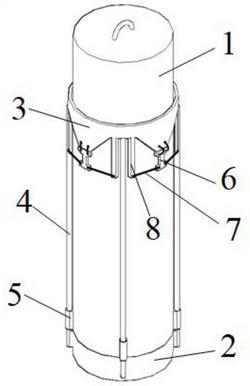

1.一种高度可调节的海洋锚泊基础施工装置,其特征在于:包括桶形基础与外部活动架,所述桶形基础外壁靠近底部设置有多个套筒;所述外部活动架包括上部连接环、下部连接环及连接在二者之间且与套筒相配合的轴杆;所述的桶形基础套装在外部活动架内,每个套筒套装在对应轴杆上,桶形基础在受力时在上部连接环、下部连接环之间的轴杆上运动;

所述上部连接环在相邻轴杆之间向下伸长呈锥状且悬吊有吊钩;所述上部连接环在相邻轴杆之间、吊钩的两侧还设有竖向杆,吊钩两侧分别通过拉簧与相邻竖向杆下端相连,吊钩在弹簧拉力作用下向内紧密接触桶形基础外壁。

2.根据权利要求1所述的高度可调节的海洋锚泊基础施工装置,其特征在于,所述套筒数量不少于三个,套筒沿着桶形基础外壁均匀、对称设置。

3.根据权利要求1所述的高度可调节的海洋锚泊基础施工装置,其特征在于:所述的下部圆环内径与外径分别与桶形基础的内径与外径相等,上部连接环内径大于桶形基础的外径。

4.根据权利要求1所述的高度可调节的海洋锚泊基础施工装置,其特征在于:所述的轴杆下端固定在下部连接环的外侧,轴杆上端固定在上部连接环下端面上。

5.根据权利要求1所述的高度可调节的海洋锚泊基础施工装置,其特征在于:所述的轴杆外径小于套筒的内径,轴杆中心至下部连接环中心的距离套筒中心至桶形基础中心的距离。

6.根据权利要求1所述的高度可调节的海洋锚泊基础施工装置,其特征在于:所述的上部连接环在相邻轴杆之间向下伸长呈锥状且锥端设置有连接孔,吊钩上部设置有连接孔,基于施工钢索可把吊钩组装在上部连接环的下部,组装后吊钩的弯钩设置在指向上部连接环内部的一侧。

7.根据权利要求1所述的一种高度可调节的海洋锚泊基础施工装置,其特征在于:所述的吊钩的下部两侧设置有连接孔,竖向杆的下部设置有连接孔,拉簧的两端基于吊钩下部的连接孔与竖向杆的连接孔使两者相连;吊钩在两侧拉簧的拉力作用下向上部连接环的内部倾斜。

8.根据权利要求1所述的一种高度可调节的海洋锚泊基础施工装置,其特征在于:所述的轴杆与套筒发生相对运动使套筒的上端抵住上部连接环时,桶形基础的底端高于上部连接环的下边缘;所述的桶形基础与外部活动架发生相对运动时,相对运动的最大距离不小于桶形基础高度的一半。
