专利号: 201911096442X
申请人: 合肥学院
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

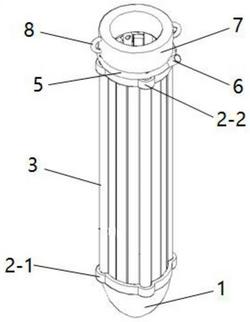

1.一种可伸长的注浆式锚泊基础,其特征在于:包括有注浆体以及相互配合的上部钢架和下部钢架,所述的上部钢架为由多根第一钢条和多根钢管围成的筒形结构,所述多根第一钢条和多根钢管的下端外侧固定连接有第一固定环,所述多根第一钢条的上端固定连接有环形端头,所述的环形端头外壁上固定连接有系泊环并连接有锚链,所述多根钢管的上端固定连接有圆环管,所述的圆环管固定连接在所述环形端头的下部,所述圆环管的内部中空,圆环管的一侧固定连接有与其内部相通连接管,圆环管与所述多根钢管形成内部互通的注浆通道;所述多根钢管的下端均封闭,多根钢管在朝向所述上部钢架中心的一侧均设有呈自上而下依次分布的多个注浆孔;

所述的下部钢架为由多根第二钢条围成的筒形结构,所述多根第二钢条的上端外侧固定连接有第二固定环,多根第二钢条的下端固定连接有锚头;所述下部钢架的相邻第二钢条之间的间隙正好能对应的嵌入、组装所述上部钢架的各第一钢条和各钢管,所述的上部钢架与下部钢架相互配合组装后,可进行背向拉伸与相向收缩运动,上部钢架与下部钢架背向拉伸至最大距离时,所述的第一固定环与第二固定环相互抵触;所述的注浆体为浆液硬化板结体,注浆体包裹在背向拉伸至最大距离时的上部钢架与下部钢架的外部。

2.根据权利要求1所述的可伸长的注浆式锚泊基础,其特征在于:所述的多根第一钢条和多根钢管呈等间隔、交替分布。

3.根据权利要求1所述的可伸长的注浆式锚泊基础,其特征在于:所述的系泊环有二个,在所述环形端头外壁上呈相对分布。

4.根据权利要求1所述的可伸长的注浆式锚泊基础,其特征在于:所述的多根第二钢条呈等间隔分布。

5.根据权利要求1所述的一种可伸长的注浆式锚泊基础,其特征在于:所述多根第一钢条和多根钢管的内侧边缘至所述上部钢架中心轴线的距离与所述多根第二钢条的内侧边缘至所述下部钢架中心轴线的距离相等。

6.根据权利要求1所述的一种可伸长的注浆式锚泊基础,其特征在于:所述的上部钢架与下部钢架相互配合组装后,上部钢架的各第一钢条、钢管与下部钢架第二钢条三者之间呈等间隔、交替分布,组装后各相邻钢条、钢管之间不发生相互接触。

7.一种基于权利要求1‑6任意一项所述可伸长的注浆式锚泊基础的施工方法,其特征在于:具体包括以下步骤:

(1)、组装上部钢架、下部钢架和鱼雷锚:将上部钢架与下部钢架相互配合组装,使得下部钢架相邻第二钢条之间的间隙正好能对应的嵌入、组装上部钢架的各第一钢条和各钢管,组装后第一、二固定环均包裹在上部钢架和下部钢架的外围,上部钢架与下部钢架背向拉伸至最大距离时,第一固定环与第二固定环相互抵触;将锚链的端部采用分锚链对称的系泊在环形端头上的二个系泊环上,将注浆管绑定在锚链的一侧,且将注浆管与连接管固定连接;将上部钢架与下部钢架相向收缩到最小长度后,将无尾翼鱼雷锚的锚身穿越、套入上部钢架与下部钢架的内部,使得锚身的下端水平且压在锚头的顶面上,以下简称鱼雷锚,将施工绳索连接在鱼雷锚上端的吊杆上;使用后续可解脱的简单方式使鱼雷锚与上部钢架、下部钢架绑定相连,基于施工绳索平稳的起吊鱼雷锚使其垂直悬吊于海床上方;

(2)、释放施工绳索:下放锚链一定的长度使其处松弛状态且对鱼雷锚的快速下沉影响降到最低,然后释放施工绳索,使上部钢架、下部钢架在鱼雷锚自重作用下快速下沉并贯入海床;

(3)、注浆和移除鱼雷锚:将注浆管与注浆系统连接,开启注浆系统使浆液通过多根钢管上的多个注浆孔涌出;同时向上张拉施工绳索,张拉过程中使鱼雷锚与上部钢架、下部钢架之间的连接发生解脱与失效,使锚身与上部钢架、下部钢架逐步分离,最终将鱼雷锚拉起、移除,上部钢架和下部钢架遗留在海床土体中;鱼雷锚提离上部钢架和下部钢架时,注浆系统注入浆液的体积不小于上部钢架和下部钢架内部中空部分的体积;

(4)、注浆和拉伸上部钢架:继续注浆,同时向上张拉锚链,使上部钢架相对于下部钢架发生向上移动,即使得上部钢架与下部钢架进行背向拉伸运动,直至上部钢架向上移动至第一固定环与第二固定环相互抵触,即上部钢架与下部钢架背向拉伸至最大距离时,停止张拉锚链;浆液逐渐充满下部钢架和上部钢架的内部并向外围蔓延,当注入浆液的体积达到设计值后,停止注浆,浆液硬化板结后形成注浆体并包裹住下部钢架和上部钢架,下部钢架和上部钢架与注浆体结合成整体,形成锚泊基础。
