专利号: 2019110986490
申请人: 温州怡沃机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

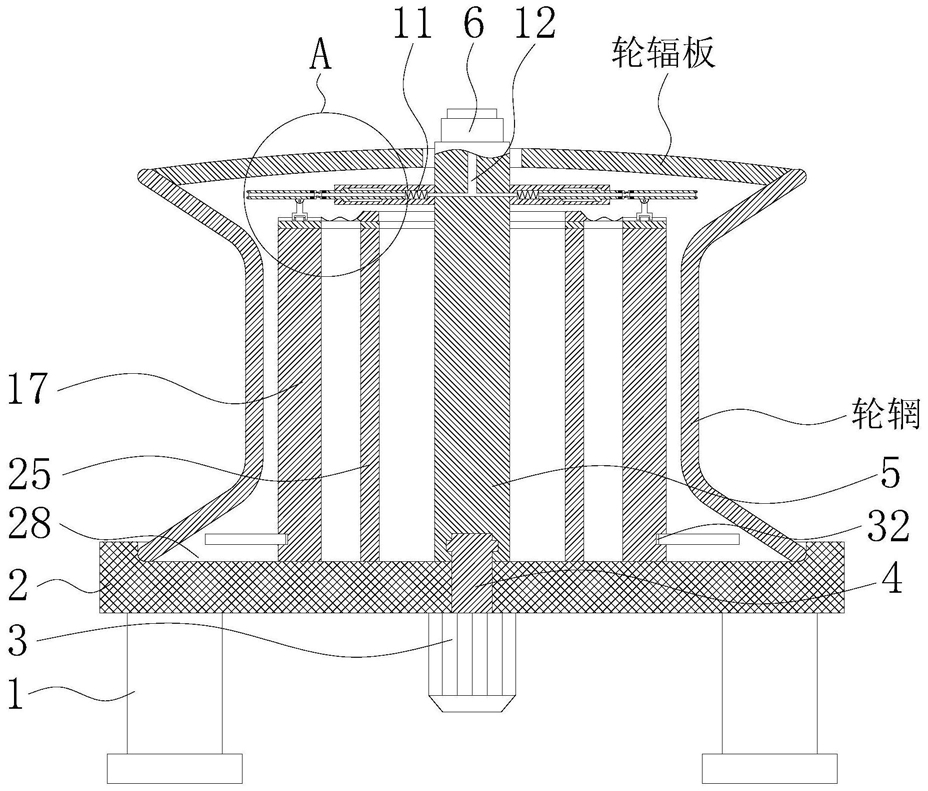

1.一种型材轮辋对焊后焊渣清理刮渣机,其特征在于:所述型材轮辋对焊后焊渣清理刮渣机包括机架(1),机架(1)顶部固定安装有水平的工作台(2);工作台(2)下方中间位置竖直固定安装有旋转电机(3),旋转电机(3)的输出轴(4)竖直贯穿工作台(2);输出轴(4)的端部竖直固定安装有横截面为圆形的安装柱(5);安装柱(5)与输出轴(4)同轴;轮辋水平放置在工作台(2)上表面且与安装柱(5)同轴,轮辐板焊接在轮辋朝上的端面上;安装柱(5)的顶部贯穿轮辐板中部用以安装轮毂的开口;安装柱(5)的顶部固定安装有高压气泵(6);安装柱(5)的外侧面沿轮辋径向水平对称固定安装有两个第一套筒(7),第一套筒(7)内沿其长度方向开设有第一限位槽(8),第一套筒(7)内滑动配合有第一输气管(9);第一输气管(9)的外侧壁上固定安装有与第一限位槽(8)相互配合的第一限位块(10);第一输气管(9)位于第一套筒(7)内的端面固定连接第一弹簧(11)的一端,第一弹簧(11)的另一端固定连接在第一套筒(7)的内端面上;安装柱(5)内部开设有连通高压气泵(6)和第一套筒(7)内筒的气道(12);第一输气管(9)位于第一套筒(7)外的端部铰接有第二输气管(13),第二输气管(13)沿着铰接点在竖直平面内转动;第一输气管(9)和第二输气管(13)之间通过橡胶管(14)连通;第二输气管(13)处于水平状态时与轮辐板和轮辋的焊缝处于同一水平面;第二输气管(13)底部铰接有轴承架(15),轴承架(15)沿着铰接点在竖直平面内转动,轴承架(15)上铰接有滚轮(16);工作台(2)的上表面竖直固定安装有第一支架(17),第一支架(17)的顶部水平固定安装有与安装柱(5)同轴的导向环(18);导向环(18)的上表面沿其周向呈凹凸状,滚轮(16)与导向环(18)的上表面滚动配合。

2.根据权利要求1所述一种型材轮辋对焊后焊渣清理刮渣机,其特征在于:安装柱(5)的外侧面沿轮辋径向水平对称转动安装有两个第二套筒(19),第二套筒(19)与第一套筒(7)位于同一水平面且相互垂直;第二套筒(19)内沿其长度方向开设有第二限位槽(20),第二套筒(19)内滑动配合有滑动杆(21),滑动杆(21)的外侧壁上固定安装有与第二限位槽(20)相互配合的第二限位块(22);滑动杆(21)位于第二套筒(19)内的端面固定连接第二弹簧(23)的一端,第二弹簧(23)的另一端固定连接在第二套筒(19)的内端面上;滑动杆(21)位于第二套筒(19)外的端部水平固定安装有沿轮辋径向的毛刷(24);毛刷(24)与轮辐板和轮辋的焊缝处于同一水平面;工作台(2)的上表面竖直固定安装有第二支架(25),第二支架(25)的顶部水平固定安装有与安装柱(5)同轴的齿圈(26);第二套筒(19)的外侧面固定安装有与其同轴的锥齿轮(27),锥齿轮(27)与齿圈(26)相互啮合。

3.根据权利要求1所述一种型材轮辋对焊后焊渣清理刮渣机,其特征在于:所述工作台(2)的上表面开设有与安装柱(5)同轴的圆形凹槽(28),圆形凹槽(28)的直径与轮辋的外直径相同,圆形凹槽(28)的底面为水平面。

4.根据权利要求1所述一种型材轮辋对焊后焊渣清理刮渣机,其特征在于:所述第一输气管(9)和第二输气管(13)相对的端面上沿第一输气管(9)和第二输气管(13)长度方向开设有卡槽(29);卡槽(29)的槽端面上固定连接第三弹簧(30)的一端,第三弹簧(30)的另一端固定连接与第一输气管(9)和第二输气管(13)同轴且内外径都相同的卡环(31);卡环(31)将橡胶管(14)两端卡在卡槽(29)内。

5.根据权利要求1或2所述一种型材轮辋对焊后焊渣清理刮渣机,其特征在于:第一支架(17)和第二支架(25)为圆筒状,第一支架(17)和第二支架(25)的轴线与安装柱(5)的轴线重合;第一支架(17)的直径大于第二支架(25)的直径;第一支架(17)的外侧面水平开设有环形的插槽(32),插槽(32)内水平插有环形的接料纸(33);接料纸(33)表面呈波浪状,接料纸(33)的两端通过双面胶粘合在一起。

6.根据权利要求2所述一种型材轮辋对焊后焊渣清理刮渣机,其特征在于:所述第二输气管(13)和毛刷(24)的端部转动配合有滚珠(34)。
