专利号: 2019110987544
申请人: 台州精微顺自动化有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

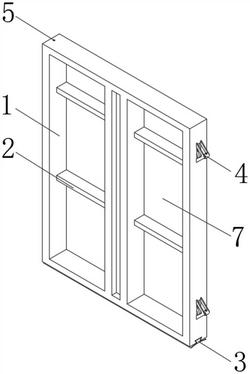

1.多效建筑墙体立面组件,包括主体框架(1)和辅助设备(7),所述主体框架(1)的内框架中部垂直固定有中心立柱(9),其特征在于:所述主体框架(1)的垂直一个侧面栓接固定有卡接结构(4),另一个侧面嵌有固定组件(6),所述主体框架(1)的框架之中水平位置焊接固定有分层桁架(2),所述主体框架(1)的底部表面贯穿固定有吸附组件(3),所述主体框架(1)的顶部表面两侧分别在卡接结构(4)和固定组件(6)的水平面投影区域中贯穿嵌合有中心销轴(5),所述卡接结构(4)包括斜撑夹板(41)和卡接辊子(43),斜撑夹板(41)和卡接辊子(43)的中心轴位置嵌合有转动芯轴(42),且卡接辊子(43)的圆柱表面中心贯穿开设有销轴通孔(44),所述主体框架(1)的内部在固定组件(6)对应的位置开设有包裹凹槽(8),且包裹凹槽(8)的曲率半径和卡接辊子(43)的表面曲率一致,所述卡接结构(4)和固定组件(6)的侧面投影位置完全重合,且卡接结构(4)的投影宽度和固定组件(6)的侧面投影宽度边缘间隙为1mm。

2.根据权利要求1所述的多效建筑墙体立面组件,其特征在于:所述吸附组件(3)包括和主体框架(1)固定连接的固定底座(31),固定底座(31)的内腔垂直开设有两组平行的主气管(32)和辅助气管(35),所述固定底座(31)的底面中心位置燕尾槽固定连接有吸附底盘(33),所述吸附底盘(33)内部开设的两组主气管(32)和辅助气管(35)中部均一体浇筑有单向瓣膜(34)。

3.根据权利要求1所述的多效建筑墙体立面组件,其特征在于:所述中心销轴(5)包括销轴公头(51)和销轴母头(55),且销轴公头(51)和销轴母头(55)的中心轴线在同一条直线上,并且销轴公头(51)和销轴母头(55)的中心嵌合有中心转子(53),所述中心转子(53)和销轴公头(51)、销轴母头(55)之间采用间隙配合,且中心转子(53)的两端末端膨胀和中心销轴(5)的两个末端销轴公头(51)、销轴母头(55)过盈配合,所述销轴公头(51)的攻入端以及销轴母头(55)的内缩端分别设有逆止端头(56)和限位平端(54),且限位平端(54)的表面边缘垂直设有防逆转端头(52),所述销轴公头(51)和销轴母头(55)的相对表面为同曲率弧面。

4.根据权利要求1所述的多效建筑墙体立面组件,其特征在于:所述固定组件(6)包括卡接爪子(61)和连接芯轴(64),卡接爪子(61)的表面开设有防滑滚花(62),所述连接芯轴(64)的圆柱表面顶部垂直焊接有限位端板(63),所述连接芯轴(64)的端部表面轴承安装固定有端部封板(66),端部封板(66)焊接在主体框架(1)的内部槽表面,所述端部封板(66)的底部表面边缘和连接芯轴(64)同轴心位置焊接有定旋角环扣(65),且定旋角环扣(65)和连接芯轴(64)之间间隙配合,定旋角环扣(65)的环形表面半径小于限位端板(63)的外沿环面半径。

5.根据权利要求4所述的多效建筑墙体立面组件,其特征在于:所述固定组件(6)的两组卡接爪子(61)在主体框架(1)的侧面中相对安装,相互之间镜像堆成,且卡接爪子(61)的重心终端垂直位置和连接芯轴(64)的中心轴线垂直面重合,并且在卡接爪子(61)重心自然下垂的状态下,限位端板(63)和定旋角环扣(65)的缺口一个断面贴合。

6.根据权利要求1所述的多效建筑墙体立面组件,其特征在于:所述辅助设备(7)包括主体桁架(71)和安装桁架(74),且主体桁架(71)和安装桁架(74)的表面均匀的开设有圆矩形通孔,所述主体桁架(71)的桁架中部垂直焊接有中心支架(72),所述安装桁架(74)的背部表面平行铆接有两组固定端块(73),所述主体桁架(71)的表面和安装桁架(74)的接触面位置水平焊接有卡口支架(76),所述卡口支架(76)和中心支架(72)之间销接有第一悬架(75)和第二悬架(77),所述主体桁架(71)、安装桁架(74)采用电镀铝合金。

7.根据权利要求5所述的多效建筑墙体立面组件,其特征在于:所述辅助设备(7)的框架之中分别安装有外墙组件(7a)、装饰组件(7b)、定宽组件(7c)、可调组件(7d)的一种,且辅助设备(7)安装的外墙组件(7a)、装饰组件(7b)、定宽组件(7c)、可调组件(7d)分别在有中心立柱(9)和没有中心立柱(9)的情况下定制尺寸,所述外墙组件(7a)完全固定在主体框架(1)的外墙表面,所述装饰组件(7b)安装在主体框架(1)的框架内部,且装饰组件(7b)和主体框架(1)之间采用双牙螺栓固定,所述定宽组件(7c)和主体框架(1)之间完全固定,且定宽组件(7c)和主体框架(1)之间填充有结构胶,所述可调组件(7d)和主体框架(1)、中心立柱(9)之间采用边缘固定;

拆除中心立柱(9),所述可调组件(7d)和主体框架(1)的内腔框架之间螺栓固定。

8.根据权利要求1所述的多效建筑墙体立面组件,其特征在于:作为非承压件的时候,所述主体框架(1)、中心立柱(9)、分层桁架(2)均采用高强度铝合金型材,且主体框架(1)和中心立柱(9)的内腔填充有泡沫棉;

作为承压件的时候,所述主体框架(1)、中心立柱(9)采用钢构件,且主体框架(1)和中心立柱(9)的内腔填充有混凝土,并且主体框架(1)和中心立柱(9)的内腔垂直均布有钢筋。
