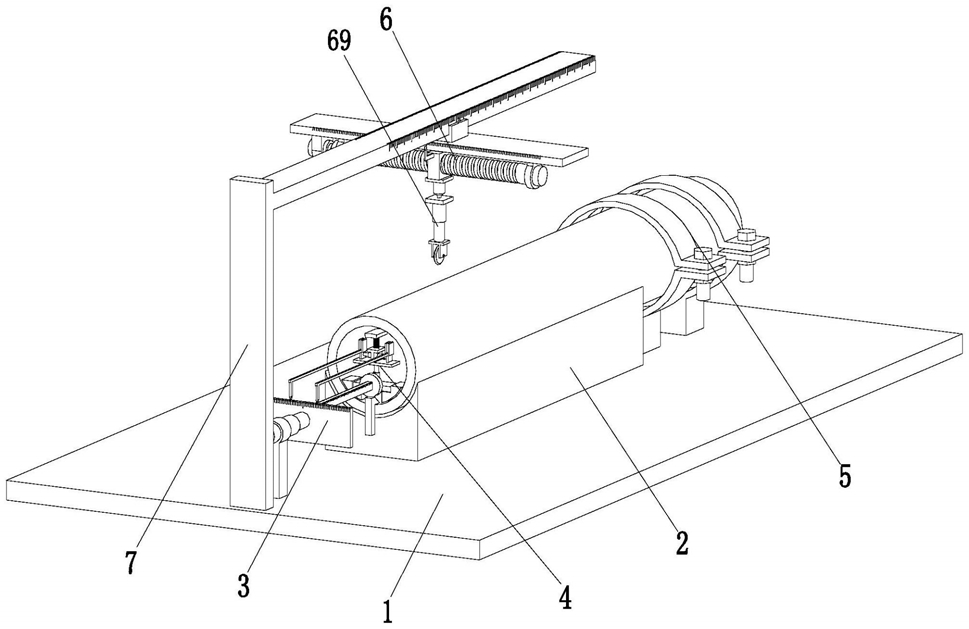

1.一种金属不锈钢管件开口切割机械,包括底板(1)、承托机构(2)、顶推机构(3)、定位装置(4)、卡扣机构(5)、切割装置(6)和切割支架(7),其特征在于:所述的承托机构(2)安装在底板(1)的顶端中部上,承托机构(2)的前侧设置有顶推机构(3),顶推机构(3)的底部安装在底板(1)的顶端前侧上,顶推机构(3)的后侧设置有定位装置(4),定位装置(4)的前端安装在顶推机构(3)的后端面上,卡扣机构(5)均匀排布在承托机构(2)的后侧,卡扣机构(5)的底部安装在底板(1)的顶端上,切割装置(6)位于承托机构(2)的正上方,切割装置(6)的前端通过切割支架(7)与底板(1)相连接,切割装置(6)的前端面安装在切割支架(7)的上端上,切割装置(6)的底部安装在底板(1)的顶端前侧上;其中:所述的承托机构(2)包括承托块(21)、滑动滚珠(22)、钢管抵块(23),承托块(21)的底部安装在底板(1)的顶端中部上,承托块(21)的顶端为弧形面,滑动滚珠(22)均匀安装在承托块(21)的顶端面上,钢管抵块(23)位于承托块(21)的前侧,钢管抵块(23)的底部安装在承托块(21)的前端面上,钢管抵块(23)的上端为钩状结构;
所述的定位装置(4)包括定模底板(41)、橡胶垫(42)、顶推圈(43)、电动推杆(44)、工型板(45)、定位机构(46)、顶推弹簧(47)、弹出板(48),定模底板(41)位于顶推长条(34)的后侧,定模底板(41)通过顶推圈(43)与顶推长条(34)相连接,顶推圈(43)安装在定模底板(41)的前端中部上,橡胶垫(42)对称安装在定模底板(41)的下端左右两侧,橡胶垫(42)的底面为弧形面,工型板(45)位于定模底板(41)的上方,工型板(45)通过电动推杆(44)与定模底板(41)相连接,电动推杆(44)的底部安装在定模底板(41)的顶端中部上,电动推杆(44)的顶端安装在工型板(45)的底端中部上,定位机构(46)对称安装在工型板(45)的中部左右两侧上,弹出板(48)位于工型板(45)的上方,弹出板(48)通过顶推弹簧(47)与工型板(45)相连接,顶推弹簧(47)的底部安装在工型板(45)的顶端中部上,顶推弹簧(47)的顶端安装在弹出板(48)的底面上,弹出板(48)为弧形面板;
所述的卡扣机构(5)包括固定卡座(51)、上压卡扣(52)、锁定螺栓(53)、转动销轴(54),固定卡座(51)均匀排布在承托块(21)的后侧,固定卡座(51)的底部安装在底板(1)的顶端上,上压卡扣(52)位于固定卡座(51)的上方,上压卡扣(52)的左端通过转动销轴(54)与固定卡座(51)的左端相连接,上压卡扣(52)和固定卡座(51)的右端均开设有螺栓孔,上压卡扣(52)和固定卡座(51)的右端通过锁定螺栓(53)相连接,锁定螺栓(53)依次穿过上压卡扣(52)和固定卡座(51)的螺栓孔,锁定螺栓(53)的底部通过螺母进行锁定。
2.根据权利要求1所述的一种金属不锈钢管件开口切割机械,其特征在于:所述的顶推机构(3)包括液压推杆(31)、推杆支架(32)、顶推板(33)、顶推长条(34),液压推杆(31)位于底板(1)的上方前侧,液压推杆(31)通过推杆支架(32)与底板(1)相连接,推杆支架(32)的底部安装在底板(1)的顶端上,顶推板(33)安装在液压推杆(31)的后端上,顶推长条(34)位于顶推板(33)的前侧,顶推长条(34)的前端安装在顶推板(33)的后端面中部上,顶推板(33)的前侧上端沿其中心位置对称设置有刻度, 顶推长条(34)的左右侧面上端对称设置有刻度。
3.根据权利要求1所述的一种金属不锈钢管件开口切割机械,其特征在于:所述的定位机构(46)包括定位推杆(461)、定位块(462)、定位条(463),定位推杆(461)对称安装在工型板(45)的中部左右两侧面上,定位推杆(461)的外侧设置有定位块(462),定位块(462)安装在定位推杆(461)的外端面上,定位块(462)的上端中部开设有切割槽口,定位条(463)位于定位块(462)的前侧,定位条(463)的后端安装在定位块(462)的前端中部上,定位条(463)的前端为尖状指针,定位条(463)的前端位于顶推板(33)的刻度上方。
4.根据权利要求1所述的一种金属不锈钢管件开口切割机械,其特征在于:所述的切割装置(6)包括电动滑台(61)、电动滑块(62)、丝杠固定板(63)、丝杠(64)、丝杠螺母(65)、丝杠电机(66)、轴承座、丝杠指针(68)、切割机构(69),电动滑台(61)纵向布置在承托块(21)的正上方,电动滑台(61)的前端安装在切割支架(7)的上端上,电动滑块(62)通过滑动配合的方式安装在电动滑台(61)上,电动滑台(61)的左右两端面设置有刻度,电动滑台(61)的刻度对应钢管抵块(23)的位置起始向后设置,电动滑块(62)的上端中部设置有指针,丝杠固定板(63)横向布置在电动滑台(61)的下方,电动滑块(62)的底部安装在丝杠固定板(63)的顶端中部上,丝杠固定板(63)的前侧面沿其中心位置两端对称设置有刻度,丝杠(64)位于丝杠固定板(63)的下方,丝杠(64)的左右两端通过轴承座安装在丝杠固定板(63)底面上,丝杠固定板(63)的底端中部上开设有限位槽,丝杠螺母(65)通过螺纹配合的方式安装在丝杠(64)的中部上,丝杠螺母(65)的上端通过滑动配合的方式与丝杠固定板(63)的限位槽相连接,丝杠指针(68)安装在丝杠螺母(65)的前端中心位置上,丝杠指针(68)的上端位于丝杠固定板(63)的刻度前侧,丝杠电机(66)位于丝杠(64)的左端,丝杠电机(66)通过电机套安装在丝杠固定板(63)的底面上,丝杠电机(66)的输出轴通过联轴器与丝杠(64)的左端相连接。
5.根据权利要求4所述的一种金属不锈钢管件开口切割机械,其特征在于:所述的切割机构(69)包括转向电机(691)、连接块(692)、升降推杆(693)、切割机(694),转向电机(691)安装在丝杠螺母(65)的底部上,升降推杆(693)位于转向电机(691)的下方,升降推杆(693)通过连接块(692)与转向电机(691)相连接,切割机(694)纵向布置在升降推杆(693)的下方,切割机(694)的顶端安装在升降推杆(693)的底面上。
