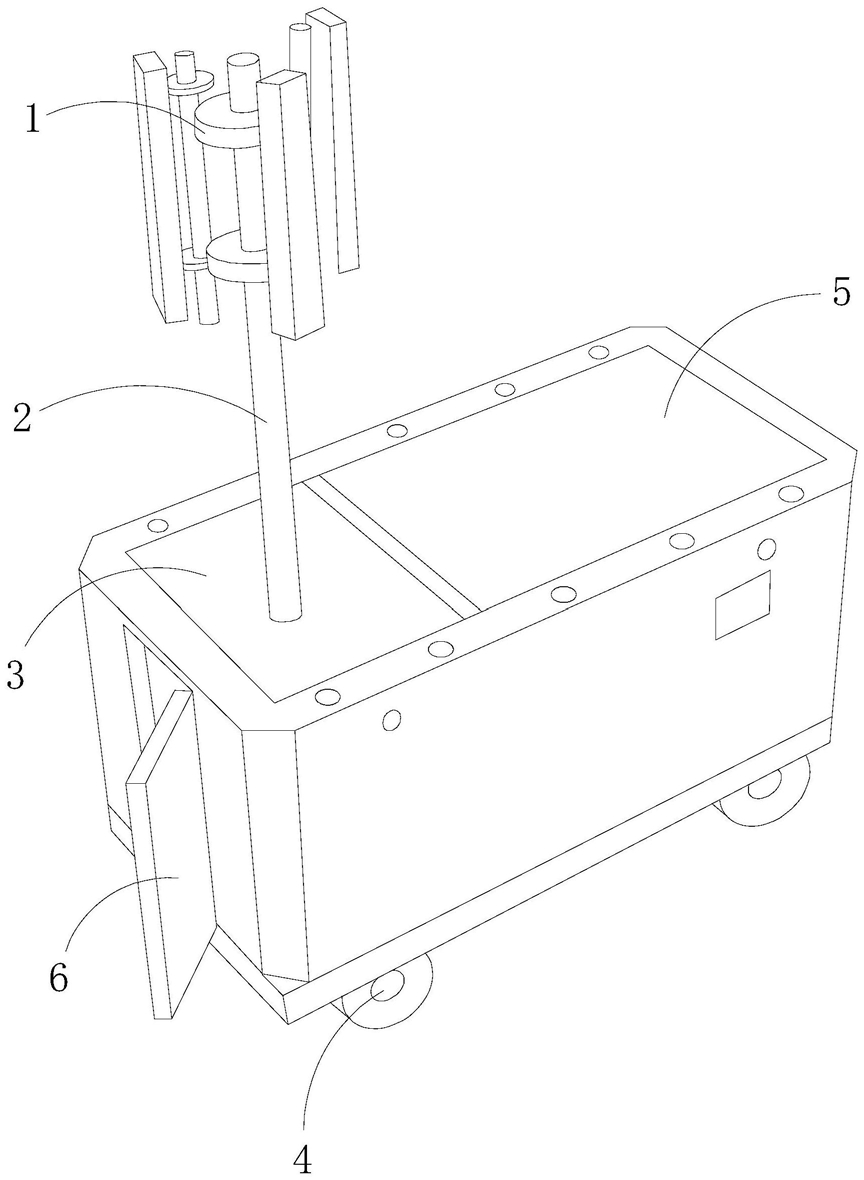

1.一种移动式通信基站，其结构包括信号接发器(1)、通信杆塔(2)、数据控制器(3)、万向轮(4)、消防警报机构(5)、防护门(6)，所述信号接发器(1)安装于通信杆塔(2)上，所述数据控制器(3)安装于消防警报机构(5)内部通过机械连接，所述消防警报机构(5)与防护门(6)铰链连接，所述消防警报机构(5)下方设有万向轮(4)，所述消防警报机构(5)包括控制箱(71)、防火罩机构(72)、水箱(73)、喷水机构(74)、自动开关阀(75)、警报器(76)，所述控制箱(71)安装于防火罩机构(72)内部且固定连接，所述水箱(73)位于防火罩机构(72)内部，所述喷水机构(74)安装于防火罩机构(72)内部，所述自动开关阀(75)与控制箱(71)电连接，所述自动开关阀(75)镶嵌在防火罩机构(72)侧端，所述警报器(76)与控制箱(71)电连接；所述防火罩机构(72)包括水槽壁(721)、珍珠岩壁(722)、防护罩(723)、隔板(724)、上盖板(725)、单向阀(726)，所述水槽壁(721)与珍珠岩壁(722)通过隔板(724)相互隔离，所述防护罩(723)与隔板(724)呈一体浇铸成型，所述上盖板(725)安装于防护罩(723)上方，所述单向阀(726)贯穿于防护罩(723)侧端且与水槽壁(721)相互连通；所述喷水机构(74)包括第一导管(741)、水流指示器(742)、雾化喷头(743)、压力泵(744)、水泵(745)、水量控制阀(746)、第二导管(747)、第三导管(748)，所述水流指示器(742)通过第一导管(741)与雾化喷头(743)连接，所述水流指示器(742)通过第二导管(747)与水泵(745)相连接，所述水流指示器(742)通过第三导管(748)与压力泵(744)连接，所述水泵(745)左侧安装有水量控制阀(746)；所述自动开关阀(75)包括定触点支架(751)、动触点支架(752)、固定支板(753)、自动驱动器(754)、遮挡盖(755)，所述定触点支架(751)左侧与动触点支架(752)右侧点连接，所述遮挡盖(755)镶嵌于自动驱动器(754)右侧，所述固定支板(753)右侧与自动驱动器(754)左侧机械连接，所述定触点支架(751)固定安装于自动驱动器(754)左侧，所述定触点支架(751)右侧贯穿于固定支板(753)；所述自动驱动器(754)包括移动杆(541)、推动棒(542)、固定支架(543)、双金属片(544)，所述移动杆(541)与双金属片(544)相焊接，所述推动棒(542)右侧与双金属片(544)左侧点连接，所述推动棒(542)贯穿于固定支架(543)中部，所述移动杆(541)通过活动连接安装于固定支架(543)内侧；

当发生火灾时产生大量的热能，热能将会直接的作用到防护罩(723)上，使得防护罩(723)发热，致使防护罩(723)在受到热能的作用时，将会把热能直接的转化到水槽壁(721)内的水上，当气压达到一定时，将会通过单向阀(726)排放出去，同时珍珠岩壁(722)也能够起到隔绝外部的热能传递到设备内部，当双金属片(544)受到的温度达到一定值时，致使动触点支架(752)带动推动棒(542)往定触点支架(751)一侧移动，当定触点支架(751)与动触点支架(752)接触后，将会使控制箱(71)通电，警报器(76)将会产生警报，同时启动压力泵(744)与水泵(745)，使得水泵(745)从水箱(73)内抽取水能，通过第二导管(747)输送到水流指示器(742)内部，同时水泵(745)也将会将所产生的气压通过第三导管(748)输送到水流指示器(742)内部，然后在通过第一导管(741)输送到雾化喷头(743)内，在通过雾化喷头(743)将水喷射出去，双金属片(544)将会自动复原成直板，使得推动棒(542)推动动触点支架(752)与定触点支架(751)分开，使得设备断电。
