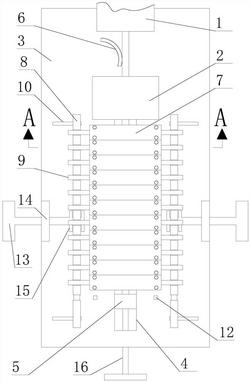

1.一种截断机电流感应自动截断装置,其特征在于:包括,调直机(1),用于对卷绕的钢丝进行调直;
底板(3),其一端固定于调直机(1)出口所在的端面;
截断机(2),其底部固定于底板(3),且截断机(2)出口的中心线与调直机(1)出口的中心线重合;
抵持块(5),其位于截断机(2)出口的正前方,所述抵持块(5)到截断机(2)出口处的距离与被截断的钢丝的长度相等;
导电片(6),其固定于底板(3),且位于调直机(1)与截断机(2)之间,在被调直的钢丝从截断机(2)的出口穿过时,所述导电片(6)与钢丝接触连接;
电源,所述电源的正极与抵持块(5)电性连接,所述导电片(6)与截断机(2)的正极电性连接,所述截断机(2)的负极与电源的负极电性连接;
在被调直的钢丝端部与抵持块(5)接触时,所述截断机(2)对钢丝进行截断;
所述底板(3)设有贯穿其上下侧面的通槽(4),所述通槽(4)位于截断机(2)出口的中心线正下方,且通槽(4)的长度大于被截断的钢丝的长度;
包括第二螺杆(16)和侧块(28),所述通槽(4)左右两侧的侧壁设有侧边槽(29),所述抵持块(5)的侧面设有与侧边槽(29)滑动连接的所述的侧块(28),所述抵持块(5)背对截断机(2)的侧面设有横截面为T形的转动槽(27),所述第二螺杆(16)与底板(3)的前端面螺纹连接,且第二螺杆(16)的一端设有T形端,且该端部穿过底板(3)的前端面,并与转动槽(27)转动连接;
包括若干固定块(7)、直杆(20)和夹块(21),所述固定块(7)的下端面设有开口槽(19),所述开口槽(19)的左右两侧对称设有所述的直杆(20),所述直杆(20)的一端位于开口槽(19)的侧壁内,直杆(20)的另一端与夹块(21)的端部固定连接,所述夹块(21)的横截面为半圆形,两个所述夹块(21)内弧面之间的最长距离与钢丝的直径相等,且两个所述夹块(21)内弧面之间的空间为夹持空间;所述调直机(1)开始工作之前,在截断机(2)和抵持块(5)之间依次排列若干固定块(7),并通过螺栓将固定块(7)固定于底板(3),使夹持空间位于通槽(4)的正上方,用于使被调直的钢丝依次穿过夹持空间后,与抵持块(5)接触;
还包括连接板(8)、联动杆(9)、第一螺杆(13)、导向块(14)、凸块(15)、弹簧(23)和电磁铁(24),所述开口槽(19)的左右两侧壁内对称设有滑槽(22),所述滑槽(22)贯穿开口槽(19)的侧壁和固定块(7)的侧面,所述联动杆(9)与滑槽(22)滑动连接,所述联动杆(9)的内部设有内腔(25),所述直杆(20)的一端延伸至内腔(25)内,且该端与内腔(25)滑动连接,所述弹簧(23)位于内腔(25)内,弹簧(23)的一端固定于内腔(25)的底部,弹簧(23)的另一端固定于直杆(20)位于内腔(25)的端部,所述电磁铁(24)正对于直杆(20),并固定于内腔(25)的底部,所述通槽(4)的左右两侧设有所述的连接板(8)和所述的导向块(14),所述第一螺杆(13)与导向块(14)螺纹连接,第一螺杆(13)的端部穿过连接板(8),并与连接板(8)转动连接,所述连接板(8)的两侧与第一螺杆(13)的连接处设有所述的凸块(15),用于使连接板(8)的运动状态与第一螺杆(13)的运动状态相同,所述联动杆(9)延伸至固定块(7)外部部分的下方设有合槽(18),在所述固定块(7)固定于底板(3)时,所述联动杆(9)延伸至固定块(7)外部的部分位于连接板(8)的上方,且使合槽(18)卡合于连接板(8)的上端面;
包括导杆(17),所述通槽(4)左右两侧均设有若干导向槽(12),所述通槽(4)一侧的相邻导向槽(12)之间的距离与固定块(7)的宽度相等,所述固定块(7)的下端面设有与导向槽(12)相对应的所述的导杆(17);
包括滑块(26),所述连接板(8)的下端面的两侧设有所述的滑块(26),所述滑块(26)的底端为T形端,所述底板(3)设有与T形端滑动连接的限位槽(10)。
