专利号: 2019111034235
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

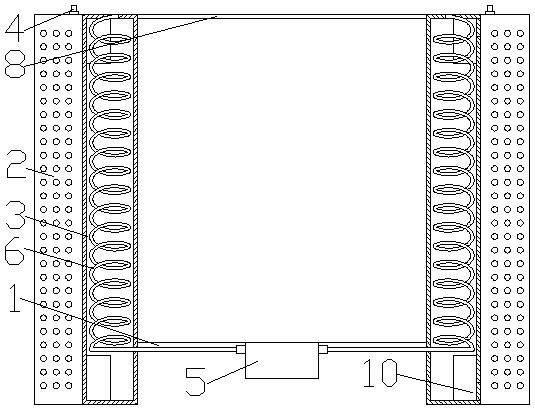

1.一种计算机无噪散热壳体,包括计算机箱体(1),其特征在于:所述的计算机箱体(1)的两侧对称设有第一散热壳体(2),第一散热壳体(2)的两侧对称设有第二散热壳体(3),第一散热壳体(2)、第二散热壳体(3)和计算机箱体(1)为一体结构,第一散热壳体(2)与第二散热壳体(3)相连通,第一散热壳体(2)与第二散热壳体(3)之间设有水冷装置,第二散热壳体(3)与计算机箱体(1)之间设有散热装置;

所述的水冷装置包括注水口(4),注水口(4)焊接固定在第一散热壳体(2)的顶面上,第一散热壳体(2)与注水口(4)相连通;

所述的散热装置包括散热风机(5)和散热管(6),散热风机(5)位于计算机箱体(1)的下方,散热风机(5)通过螺栓固定在计算机箱体(1)的底板上,散热管(6)套装在第二散热壳体(3)内,散热管(6)的一端套装卡扣在散热风机(5)的输出端上,散热管(6)的另一端焊接固定在第二散热壳体(3)的顶板上,第二散热壳体(3)的顶板相应散热管(6)开设有出风口,该出风口套装在散热管(6)上,该出风口的孔径与散热管(6)的外径相配合。

2.根据权利要求1所述的计算机无噪散热壳体,其特征在于:所述的第一散热壳体(2)的外壁和第一散热壳体(2)的内壁之间水平设有若干个通气管(7),第一散热壳体(2)的外壁和第一散热壳体(2)的内壁分别相应通气管(7)开设有套孔,该套孔套装在通气管(7)上,该套孔的孔径与通气管(7)的外径相配合,通气管(7)的两端分别焊接固定在第一散热壳体(2)的外壁和第一散热壳体(2)的内壁上。

3.根据权利要求1所述的计算机无噪散热壳体,其特征在于:所述的散热管(6)由螺旋管和连接管组成,该连接管位于该螺旋管的底端,该连接管与该螺旋管为一体结构,该连接管的一端与该螺旋管的底端相连通,该连接管的另一端套装卡扣在散热风机(5)的输出端上,该螺旋管采用螺旋管状结构,该螺旋管的顶端焊接固定在第二散热壳体(3)的顶板。

4.根据权利要求1所述的计算机无噪散热壳体,其特征在于:所述的第一散热壳体(2)采用封闭式D字型壳状结构,第二散热壳体(3)采用封闭式圆形壳状结构,第一散热壳体(2)的数量采用两个,第二散热壳体(3)的数量相应采用四个,两个第一散热壳体(2)对称设有在计算机箱体(1)的两侧,其中两个第二散热壳体(3)对称设置在其中一个第一散热壳体(2)的两侧,另两个第二散热壳体(3)对称设置在另一个第一散热壳体(2)的两侧,第一散热壳体(2)通过第二散热壳体(3)与计算机箱体(1)相连接。

5.根据权利要求4所述的计算机无噪散热壳体,其特征在于:所述的散热管(6)的数量相应第二散热壳体(3)采用四个,四个散热管(6)分别套装固定在四个第二散热壳体(3)内,四个散热管(6)的底端分别套管卡扣在散热风机(5)的输出端上,四个散热管(6)分别与散热风机(5)相连通。

6.根据权利要求1所述的计算机无噪散热壳体,其特征在于:所述的计算机箱体(1)采用开口朝上的箱体结构,计算机箱体(1)的上方设有保护盖板(8),保护盖板(8)通过螺栓固定在计算机箱体(1)上,保护盖板(8)的侧面分别与第一散热壳体(2)以及第二散热壳体(3)相接触。

7.根据权利要求6所述的计算机无噪散热壳体,其特征在于:所述的计算机箱体(1)两侧的侧壁上分别开设有若干个散热孔(9),若干个散热孔(9)均匀布置在计算机箱体(1)的侧壁上。

8.根据权利要求1所述的计算机无噪散热壳体,其特征在于:所述的第二散热壳体(3)的顶部和第二散热壳体(3)的底部分别开设有连通孔(10),第一散热壳体(2)与第二散热壳体(3)通过连通孔(10)相连通。

9.根据权利要求1所述的计算机无噪散热壳体,其特征在于:所述的第二散热壳体(3)的高度不小于计算机箱体(1)的顶板至散热风机(5)的距离,第一散热壳体(2)的高度不小于第二散热壳体(3)的高度。

10.一种根据权利要求1所述的计算机无噪散热壳体的散热方法,其特征在于,包括如下步骤:

1)将散热风机(5)通过螺栓安装在计算机箱体(1)的底板上,并将散热管(6)的一端卡扣在散热风机(5)的输出端,启动散热风机(5)通过散热管(6)进行散热,并观察散热管(6)的另一端是否有风送出;

2)完成步骤1)后, 关闭散热风机(5),并通过注水口(4)将散热的水液过灌入第一散热壳体(2)和第二散热壳体(3),灌满水液后,关闭注水口(4),防止水液流出;

3) 计算机使用时通过第一散热壳体(2)和第二散热壳体(3)内的水液进行吸热,从而对计算机进行散热,而当计算机使用频率过高,即计算机负荷过载时,启动散热风机(5)通过散热管(6)进行进一步散热,从而有效的进行散热。
