专利号: 201911103833X
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

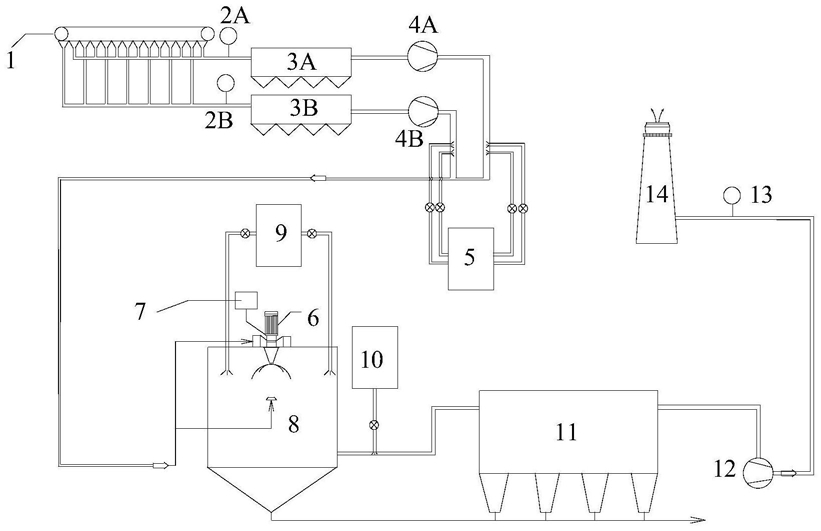

1.一种烧结烟气半干法脱硫脱硝一体化装置,其特征在于该装置包括烧结机(1)、进口烟气监测装置、电除尘器、主抽风机、氧化剂罐(5)、旋转雾化器(6)、顶罐(7)、SDA脱硫塔(8)、还原吸收剂罐(9)、补充吸收剂罐(10)、布袋除尘器(11)、增压风机(12)、出口烟气监测装置(13)及烟囱(14);所述烧结机(1)、进口烟气监测装置、电除尘器、主抽风机、旋转雾化器(6)、SDA脱硫塔(8)、补充吸收剂罐(10)、布袋除尘器(11)、增压风机(12)、出口烟气监测装置(13)及所述烟囱(14)依次连接;所述进口烟气监测装置包括第一进口烟气监测装置(2A)及第二进口烟气监测装置(2B),所述电除尘器包括第一电除尘器(3A)及第二电除尘器(3B),所述主抽风机包括第一主抽风机(4A)及第二主抽风机(4B);所述进口烟气监测装置、电除尘器及所述主抽风机各设有两台,相互并联,一备一用,所述第一主抽风机(4A)及所述第二主抽风机(4B)分别通过两个高压喷枪与所述氧化剂罐(5)连接,所述旋转雾化器(6)与所述SDA脱硫塔(8)的上部连接;所述SDA脱硫塔(8)内设有两个高压喷枪,一备一用,所述SDA脱硫塔(8)内的两个高压喷枪皆与所述还原吸收剂罐(9)连接。

2.如权利要求1所述的一体化装置的脱硫脱硝一体化方法,其特征在于该方法具体步骤如下:

(1)来自烧结机设备中的烟气通过电除尘器进行除尘,以大幅度降低烟尘量,此时的烟气通过主抽风机进行抽风进入烟道;

(2)同时,将脱硝氧化剂组份A通过高压喷枪喷入主抽风机右侧所在烟道,利用脱硝氧化剂组份A将烟气中部分NO快速氧化成高价态的氮氧化物,并且部分SO2也被氧化为SO3;

(3)经过氧化处理后的烟气进入所述SDA脱硫塔(8)中,同时,将消石灰浆液通过所述旋转雾化器(6)物化成细小的雾滴喷淋烟气,同时脱硝还原吸收剂组份B通过高压喷枪喷入所述SDA脱硫塔(8)中;在所述SDA脱硫塔(8)内,烟气与浆液以及所述脱硝还原吸收剂组份B充分混合接触反应,烟气中上一步未反应完全的SO2及其他酸性物质被吸收中和,部分高价态氮氧化物还原成稳定零价态氮气,与此同时水分蒸发,迅速完成雾化、吸收和干燥;干燥的含粉尘气体进入所述SDA脱硫塔(8)出口管道排出,而生成的副产物,通过外运管道输出;

(4)将脱硝补充吸收剂组份C通过高压喷枪喷入所述SDA脱硫塔(8)排气出口与所述布袋除尘器(11)之间的管道,净化后的烟气经所述布袋除尘器(11)除尘后通过所述增压风机(12)增压,将烟气引入所述烟囱(14)排出。

3.根据权利要求2所述脱硫脱硝一体化方法,其特征在于所述脱硝氧化剂组份A是由含

10~12wt%的稳态二氧化氯、18~20wt%碱性体系中的亚氯酸钠、1~2wt%硫酸铁及1~

2wt%的硫酸钠所配制成的水剂产品。

4.根据权利要求2所述脱硫脱硝一体化方法,其特征在于所述脱硝还原吸收剂组份B的成分是由新配制的30~35wt%尿素或多聚甲醛、0.6~1.8wt%的FeSO4·7H2O、0.3~

0.7wt%的Na2S2O3或Na2SO3及0.01wt%的聚乙烯醇200~400所组成的水溶液。

5.根据权利要求2所述脱硫脱硝一体化方法,其特征在于所述脱硝补充吸收剂组份C是由新配制的30~35wt%的尿素及1~2wt%的二价铁络合物催化剂组成的水溶液,所述二价铁络合物催化剂为乙二胺四乙酸亚铁Fe(EDTA)、次氮基三乙酸亚铁Fe(NTA)、二巯基丙烷硫酸根及亚铁离子化合物Fe(DMPS)2中任一种或二种以上的混合。
