专利号: 201911104675X
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

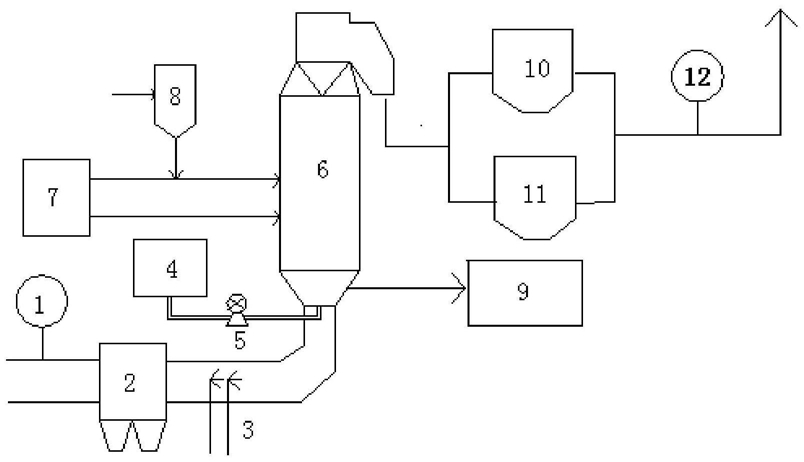

1.一种烧结烟气循环流化床脱硫中脱硝脱汞一体化装置,其特征在于该装置包括进口烟气监测系统(1)、静电除尘系统(2)、脱硝还原吸收剂罐(4)、CFB反应器(6)、工业水箱(7)、消化罐(8)、第一布袋除尘系统(10)、第二布袋除尘系统(11)及出口烟气监测系统(12);所述烟气进口检测系统(1)连接在烟道的进口处,所述静电除尘器(2)与所述高压喷枪(3)依次连接在所述烟气进口检测系统(1)之后,所述烟道与所述CFB反应器(6)的下部连接;所述脱硝还原吸收剂罐(4)通过一外接管道及所述脱硝泵(5)连接在所述CFB反应器(6)的下部;

所述CFB反应器(6)下部设有脱硫脱硝副产品排出管道,所述排出管道与脱硫脱硝副产品收集罐(9)连接;所述工业水箱(7)通过管道及所述消化罐(8)与所述CFB反应器(6)的中段连接,所述CFB反应器(6)的上部通过管道与所述第一布袋除尘系统(10)及所述第二布袋除尘系统(11)连接,所述第一布袋除尘系统(10)与所述第二布袋除尘系统(11)并联,所述第一布袋除尘系统(10)及所述第二布袋除尘系统(11)通过所述出口烟气监测系统(12)连接烟气排出口。

2.如权利要求1所述的一体化装置的脱硝脱汞一体化方法,其特征在于该方法具体步骤如下:

(1)在所述静电除尘器(2)与所述CFB反应器(6)之间的烟道里,喷入已预先配置好的脱硝氧化剂A组份,让所述脱硝氧化剂A组份与经过静电除尘后的烧结烟气接触,所述脱硝氧化剂A组份能够将烟气中的部分NO快速氧化成高价态易于被水汽吸收的多氮氧化物混合物,处理后的烟气随后进入所述CFB反应器(6)中;

(2)将所述脱硝还原吸收剂罐(4)中的脱硝还原吸收剂B组份通过所述脱硝泵(5)喷入所述CFB反应器(6)的底部,随后进入所述CFB反应器(6)中参与反应,利用所述脱硝还原吸收剂B组份将氧化得到的部分高价态氮氧化合物还原成零价态的氮气;

(3)将石灰经所述消化罐(8)喷入所述工业水箱(7)与所述CFB反应器(6)之间的连接管道,进入所述CFB反应器(6)中,未及时被脱除的气态污染物SO2和NOX在所述CFB反应器(6)反应器中进一步与所述脱硝氧化剂A组份继续反应,为保证所述CFB反应器(6)中能达到高效率的脱硫脱硝效果,通过工业水箱控制喷水量来控制所述CFB反应器(6)的温度在50℃~90℃;

(4)脱硫脱硝后的烟气携带脱除产物进入布袋除尘系统,经过除尘后的烟气经所述出口烟气监测系统(12)后随烟气管道排出。

3.根据权利要求2所述的一体化方法,其特征在于所述脱硝氧化剂A组份是由8~

10wt%的稳态二氧化氯、20~22wt%碱性体系中的亚氯酸钠或臭氧、0.9~1.5wt%的硫酸铁及0.3~0.6wt%的硫酸钠所配制的水剂产品。

4.根据权利要求2所述的一体化方法,其特征在于所述脱硝还原吸收剂B组份是由新配制的30~40wt%的尿素或多聚甲醛、1.5~3.2wt%的FeSO4·7H2O或Fe(EDTA)2、0.3~

0.8wt%的Na2S2O3或Na2SO3及0.01wt%聚乙烯醇200所组成的水溶液。
