专利号: 2019111056323
申请人: 林清霞
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

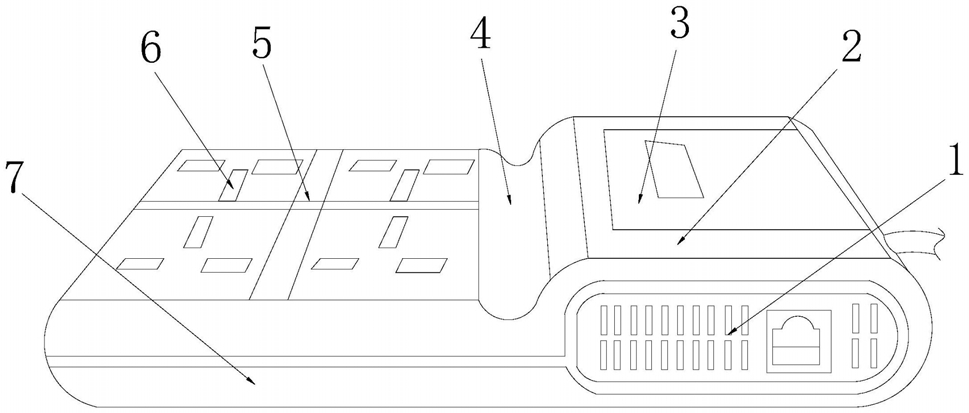

1.一种基于自旋磁子周期性的冲激脉冲调谱的超宽带吸波器,其结构包括:散热格槽板(1)、碟刷变阻板槽(2)、标签片(3)、弯弧壳(4)、插座盖板(5)、三孔插座(6)、底座壳(7),其特征在于:所述散热格槽板(1)紧贴于碟刷变阻板槽(2)的前侧,所述弯弧壳(4)通过碟刷变阻板槽(2)与底座壳(7)扣合在一起,所述标签片(3)紧贴于碟刷变阻板槽(2)的顶面上,所述插座盖板(5)紧贴于三孔插座(6)的顶面上,所述三孔插座(6)通过底座壳(7)的导线与碟刷变阻板槽(2)电连接;

所述碟刷变阻板槽(2)设有网络端口槽(2A)、方壳槽(2B)、阻尼板架(2C)、斜对射极板(2D)、吸波变阻带(2E)、复合碟刷盘(2F)、箔片刷轮环(2G)、集成主板(2H);

所述网络端口槽(2A)与方壳槽(2B)扣合在一起,所述阻尼板架(2C)与复合碟刷盘(2F)相配合,所述吸波变阻带(2E)通过复合碟刷盘(2F)与箔片刷轮环(2G)机械连接,所述斜对射极板(2D)与吸波变阻带(2E)电连接,所述集成主板(2H)插嵌在方壳槽(2B)的内部,所述集成主板(2H)安装于复合碟刷盘(2F)的右侧,所述方壳槽(2B)与散热格槽板(1)紧贴在一起,所述方壳槽(2B)与底座壳(7)扣合在一起。

2.根据权利要求1所述的一种基于自旋磁子周期性的冲激脉冲调谱的超宽带吸波器,其特征在于:所述吸波变阻带(2E)由超宽带扁线(2E1)、阻值放大管(2E2)、滤波低频管(2E3)、单引脚扣帽(2E4)组成,所述阻值放大管(2E2)与滤波低频管(2E3)均插嵌在超宽带扁线(2E1)的右侧,所述单引脚扣帽(2E4)嵌套于阻值放大管(2E2)与滤波低频管(2E3)的右侧。

3.根据权利要求2所述的一种基于自旋磁子周期性的冲激脉冲调谱的超宽带吸波器,其特征在于:所述阻值放大管(2E2)由引脚分柱杆(2E21)、电阻片漏斗(2E22)、短管体(2E23)、接柱端块(2E24)组成,所述电阻片漏斗(2E22)安装于短管体(2E23)的内部,所述引脚分柱杆(2E21)与接柱端块(2E24)分别焊接在短管体(2E23)的左右两侧。

4.根据权利要求2所述的一种基于自旋磁子周期性的冲激脉冲调谱的超宽带吸波器,其特征在于:所述滤波低频管(2E3)由滤波贴片筒(2E31)、套筒(2E32)、短柱块(2E33)、接柱底盘块(2E34)组成,所述滤波贴片筒(2E31)插嵌在套筒(2E32)的内部,所述套筒(2E32)与接柱底盘块(2E34)分别嵌套于短柱块(2E33)的左右两端。

5.根据权利要求1所述的一种基于自旋磁子周期性的冲激脉冲调谱的超宽带吸波器,其特征在于:所述复合碟刷盘(2F)由外刷块框环(2F1)、磁压轴轮环(2F2)、复合碟刷盘(2F3)组成,所述复合碟刷盘(2F3)与外刷块框环(2F1)相配合,所述外刷块框环(2F1)与磁压轴轮环(2F2)嵌套成一体。

6.根据权利要求5所述的一种基于自旋磁子周期性的冲激脉冲调谱的超宽带吸波器,其特征在于:所述磁压轴轮环(2F2)由垫环(2F21)、磁铁环框(2F22)、极板对压架(2F23)、刷块槽(2F24)组成,所述垫环(2F21)嵌套于磁铁环框(2F22)的内部,所述极板对压架(2F23)安装于刷块槽(2F24)的内部,所述刷块槽(2F24)设有两个并且分别嵌套于磁铁环框(2F22)的左右下角。

7.根据权利要求1所述的一种基于自旋磁子周期性的冲激脉冲调谱的超宽带吸波器,其特征在于:所述箔片刷轮环(2G)由轴柱架(2G1)、轮环框(2G2)、磁铁块(2G3)、球端丝杆(2G4)、箔片刷板(2G5)组成,所述轴柱架(2G1)插嵌在轮环框(2G2)轴心的内部,所述磁铁块(2G3)通过球端丝杆(2G4)与箔片刷板(2G5)机械连接,所述磁铁块(2G3)与箔片刷板(2G5)分别安设在轮环框(2G2)的左右下角。

8.根据权利要求1所述的一种基于自旋磁子周期性的冲激脉冲调谱的超宽带吸波器,其特征在于:所述集成主板(2H)由电容块(2H1)、单片机(2H2)、铜丝集成板(2H3)、芯片板(2H4)组成,所述电容块(2H1)通过铜线与单片机(2H2)电连接,所述单片机(2H2)与芯片板(2H4)均竖直紧贴于铜丝集成板(2H3)的前侧。
