专利号: 2019111071696
申请人: 安徽科创新能源科技有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

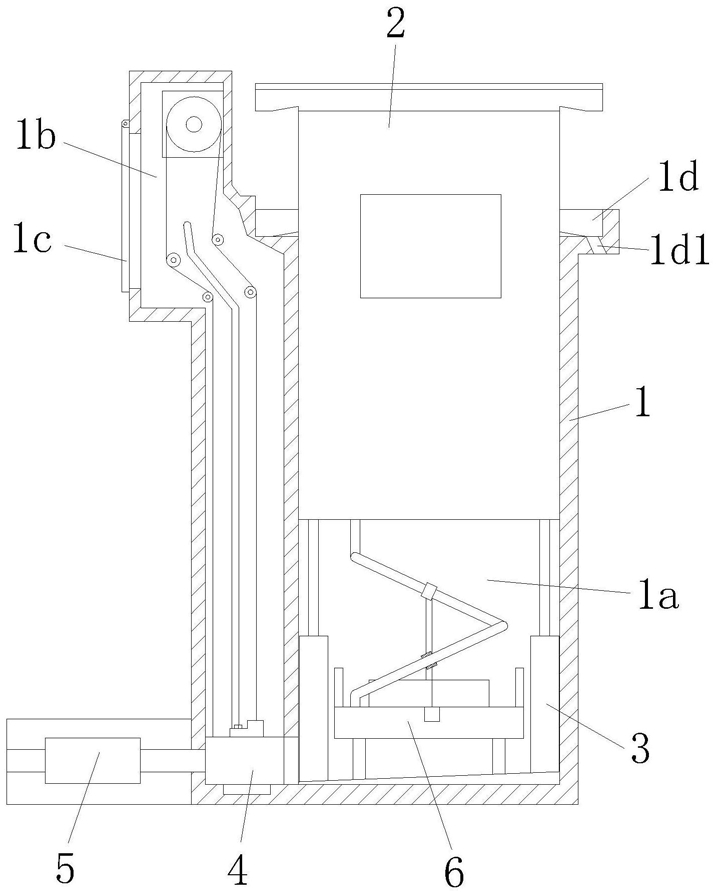

1.一种升降式充电桩,其特征在于,包括预埋件与充电桩体,所述预埋件的一侧具有容纳腔,所述预埋件的另一侧具有辅助腔,所述容纳腔内装设有沿竖向设置的滑动槽,所述充电桩体滑动装设于滑动槽内,所述充电桩体的下部装设有液压缸,液压缸的输出端与充电桩体相连接,所述辅助腔内装设有沿竖向设置的导向槽,所述导向槽内装设有可滑动的过滤组件,所述辅助腔的下部装设有抽水泵,所述抽水泵的进水端装设有进水管,所述抽水泵的出水端装设有出水管,所述辅助腔内装设有移动组件,所述移动组件用于驱动过滤组件在导向槽内的移动,所述预埋件的上部设置有凸出部,所述凸出部上设置有开口,所述开口与辅助腔相连通,所述开口的端部设置有用于密封辅助腔的密封板,所述密封板通过转动的方式装设于凸出部上,所述容纳腔的底部还装设有线路收纳组件,所述充电桩体与线路收纳组件电性连接,所述容纳腔内设置有排水口,所述过滤组件具有第一位置,当所述过滤组件位于第一位置时,所述过滤组件的一端与进水管相连通,所述过滤组件的另一端与排水口相连通;

所述预埋件内还设置有位于第一位置的磁力件,所述磁力件可吸附过滤组件;

所述过滤组件包括管体,所述管体内装设有若干过滤网;

所述线路收纳组件包括容纳盘,所述容纳盘内盘绕有电源线,所述电源线的一端连接充电桩体,所述电源线的外壁上套装有套管,所述套管上固定有拉绳,所述容纳盘上滑动装设有滑块,所述拉绳的另一端固定在滑块上,所述容纳盘上装设有拉簧,所述拉簧的端部固定于滑块上;

所述容纳盘的底部高于排水口的高度;

所述移动组件包括驱动电机与沿导向槽设置的若干导向轮,所述驱动电机固定装设于辅助腔内,所述驱动电机的输出轴上装设有驱动轮,所述驱动轮与导向轮之间装设有传动链,所述传动链上设置有连接块,所述连接块通过螺栓连接的方式装设于过滤组件上。

2.根据权利要求1所述的升降式充电桩,其特征在于,所述容纳腔的底部设置有倾斜底板,所述倾斜底板的底部朝向排水口的一侧。

3.根据权利要求1所述的升降式充电桩,其特征在于,所述预埋件的顶部设置有凹槽,所述充电桩体的顶部与凹槽相适配。

4.根据权利要求3所述的升降式充电桩,其特征在于,所述凹槽的底部设置有排水孔。
