专利号: 2019111084060
申请人: 诸暨凯昂科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

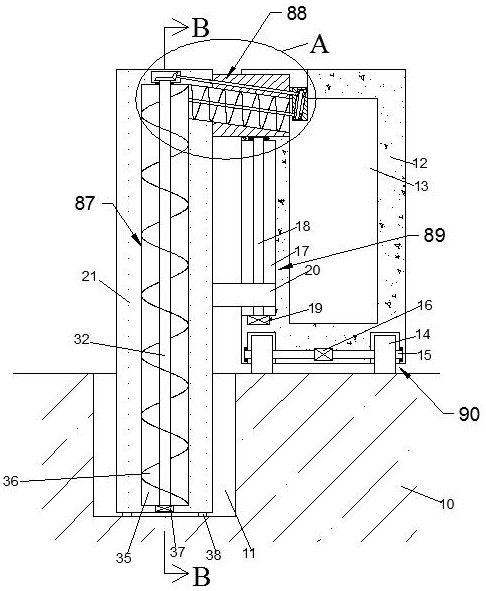

1.一种乡镇道路排水沟除污机械手,包括道路,其特征在于:所述道路内设有向上敞开的排水沟;

所述道路表面放置有机体,所述机体内设有行进装置,所述行进装置可带动所述机体行进,所述机体内设有收集腔,所述收集腔左侧设有升降装置,所述升降装置包括可转动的升降丝杠,所述升降丝杠上螺纹安装有升降块,所述升降块左端固设有机械手,则所述升降块可带动所述机械手升降,所机述机械手右端面固设有连接块,所述连接块内设有运输装置,所述运输装置包括与所述收集腔相通的运输腔,所述机械手内设有输送装置,所述输送装置包括竖直设置的输送腔,所述输送腔与所述运输腔相通,所述输送腔后侧设有连接腔,则排水沟内的小体积垃圾进入所述连接腔内,通过所述运输装置及所述输送装置的工作将垃圾杂物经过所述输送腔及所述运输腔输送至所述收集腔内收集;

所述连接腔上侧相通设有粉碎腔,所述粉碎腔内设有粉碎装置,所述粉碎装置包括可转动的粉碎转轮,所述粉碎转轮上均布设有六个粉碎刀,所述粉碎腔后侧安装有除污装置,所述除污装置包括可转动的转动履带与清扫刷,所述转动履带上均布设有十二个输送刀,所述输送刀转动将大体积的垃圾杂物输送至所述粉碎腔内,所述粉碎刀与所述输送刀的交叉相向转动将垃圾粉碎进入所述连接腔内,其后所述清扫刷转动对所述排水沟进行清洁并将垃圾清扫于连接腔内,最终在所述收集腔内收集。

2.如权利要求1所述的一种乡镇道路排水沟除污机械手,其特征在于:所述机械手下端面安装有均布设置的四个可转动的滚轮。

3.如权利要求1所述的一种乡镇道路排水沟除污机械手,其特征在于所述行进装置包括行进电机;

所述行进电机左右端动力安装有行进轴,所述行进轴远离对称中心的一端安装有行进轮:。

4.如权利要求1所述的一种乡镇道路排水沟除污机械手,其特征在于:所述升降装置包括左侧与外界相通的升降腔;

所述升降腔下端壁固设有升降电机,所述升降丝杠转动设置于所述升降腔内且所述升降丝杠下端动力连接于升降电机。

5.如权利要求1所述的一种乡镇道路排水沟除污机械手,其特征在于:所述运输装置包括转动设置于所述运输腔内的运输转轴;

所述运输转轴上缠绕安装有运输板,所述连接块右端面固设有固定块,所述固定块内设有皮带槽,所述运输转轴右端延伸至所述皮带槽内,所述皮带槽内于所述运输转轴的上侧位置转动设有连接轴,所述连接轴与所述运输转轴之间通过连接皮带动力连接。

6.如权利要求1所述的一种乡镇道路排水沟除污机械手,其特征在于:所述输送装置包括固设于所述输送腔下端壁的输送电机;

所述输送电机上端动力安装有输送转轴,所述输送转轴上缠绕安装有输送板,所述输送腔上侧相通设有啮合腔,所述输送转轴上端延伸至所述啮合腔内且固设有第一锥齿轮,所述第一锥齿轮右侧啮合连接有第二锥齿轮,所述第二锥齿轮右端面中心位置与所述连接轴左端固连。

7.如权利要求1所述的一种乡镇道路排水沟除污机械手,其特征在于:所述粉碎装置包括转动设置于所述粉碎腔内的粉碎转轴;

所述粉碎转轮固设于所述粉碎转轴上,所述粉碎腔后端壁设有传动腔,所述粉碎转轴后端延伸至所述传动腔内且固设有啮合齿轮,所述啮合齿轮后侧啮合连接有转动齿轮,所述转动齿轮中心处固设有齿轮转轴,所述传动腔后侧相通设有同步带槽,所述齿轮转轴后端延伸至所述同步带槽内。

8.如权利要求1所述的一种乡镇道路排水沟除污机械手,其特征在于:所述除污装置包括固设于所述机械手后端面且左右对称的安装板;

所述安装板之间转动设有前后对称的转动轴,所述转动轴上固设有转动轮,所述转动轮之间通过所述转动履带动力连接,前侧的所述转动轴右端贯穿所述同步带槽且与所述齿轮转轴之间通过同步皮带动力连接,所述安装板上设有转动腔,所述转动腔内通过安装轴转动设有第三锥齿轮,所述清扫刷固定安装于所述安装轴下端,所述第三锥齿轮远离对称中心的一端啮合连接有第四锥齿轮,所述第四锥齿轮中心处固设有传动轴;

所述转动腔远离对称中心的一端相通设有传动带槽,所述传动轴远离所述第四锥齿轮的一端延伸至所述传动带槽内且固设有传动轮,所述转动轴左右端及分别延伸至左右侧的所述传动带槽内且固设有皮带轮,后侧所述转动轴左端与左侧的所述安装板内的动力电机动力连接,在所述传动带槽内的所述皮带轮与所述传动轮之间通过传动皮带动力连接。
