专利号: 2019111085129
申请人: 西安康倍机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-03-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

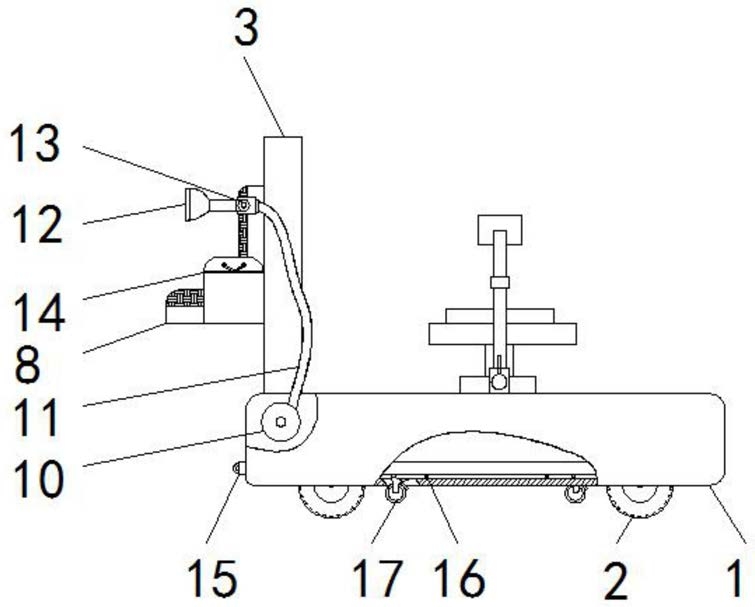

1.一种用于航空设备维修的可调式辅助维修台,包括台座体(1),其特征在于:所述台座体(1)的底部固定连接有车轮(2),所述台座体(1)的顶部固定连接有升降柱(3),所述升降柱(3)的背面固定连接有升降电机(4),所述升降电机(4)的输出轴固定连接有升降滑轮(5),所述升降滑轮(5)的外侧固定连接有升降绳(6),所述升降绳(6)的外侧滑动连接有抬升滑轮(7),所述升降绳(6)的左端固定连接有座椅(8),所述座椅(8)的右侧固定连接有椅背滚轮(9),所述台座体(1)的内部转动连接有收卷轮(10),所述收卷轮(10)的外侧固定连接有电缆(11),所述电缆(11)的左端固定连接有探照灯(12),所述座椅(8)的正面固定连接有单向阻尼器(13),所述座椅(8)的正面固定连接有工具箱(14),所述台座体(1)的内侧插接有躺板(15),所述躺板(15)的底部固定连接有推出滚轮(16),所述躺板(15)的底部固定安装有万象轮(17),所述升降柱(3)的左侧开设有升降槽(18),所述座椅(8)的左侧开设有支腿槽(19),所述台座体(1)的顶部固定连接有液压缸(20),所述液压缸(20)的内部滑动连接有液压推杆(21),所述液压推杆(21)的顶部固定连接有设备支座(22),所述设备支座(22)的内侧转动连接有两个旋转滚轴(23),两个所述旋转滚轴(23)的外侧之间传动连接有传动带(24),所述台座体(1)的顶部固定连接有两个折叠座(25),所述折叠座(25)的内侧螺纹连接有锁紧栓(26),所述折叠座(25)的右侧开设有折叠槽(27),所述折叠槽(27)的内侧转动连接有底柱(28),所述底柱(28)的顶端铰接有电动推杆(29),正面的所述电动推杆(29)的顶端固定连接有支板(30),背面的所述电动推杆(29)的顶端固定连接有转轮(31)。

2.根据权利要求1所述的一种用于航空设备维修的可调式辅助维修台,其特征在于:所述车轮(2)、推出滚轮(16)和万象轮(17)的数量均为四个。

3.根据权利要求1所述的一种用于航空设备维修的可调式辅助维修台,其特征在于:所述推出滚轮(16)与台座体(1)的内底壁滑动连接,所述座椅(8)的外侧固定连接有皮垫。

4.根据权利要求1所述的一种用于航空设备维修的可调式辅助维修台,其特征在于:所述探照灯(12)的右端与单向阻尼器(13)固定连接,且探照灯(12)为高功率LED灯。

5.根据权利要求1所述的一种用于航空设备维修的可调式辅助维修台,其特征在于:所述电缆(11)在收卷轮(10)的外侧收卷,所述升降绳(6)在升降滑轮(5)的外侧收卷。

6.根据权利要求1所述的一种用于航空设备维修的可调式辅助维修台,其特征在于:所述升降电机(4)的输出轴贯穿升降柱(3)并延伸至升降柱(3)的内部与升降滑轮(5)固定连接。

7.根据权利要求1所述的一种用于航空设备维修的可调式辅助维修台,其特征在于:两个所述折叠座(25)在台座体(1)的顶部以液压缸(20)为中线呈前后对称分布。

8.根据权利要求1所述的一种用于航空设备维修的可调式辅助维修台,其特征在于:所述升降槽(18)的形状呈T字形,且升降槽(18)与座椅(8)滑动连接。

9.根据权利要求1所述的一种用于航空设备维修的可调式辅助维修台,其特征在于:两个所述锁紧栓(26)相对的一端均贯穿相对应的折叠座(25)并延伸至折叠座(25)的外侧。
