专利号: 2019111103288
申请人: 成都信息工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

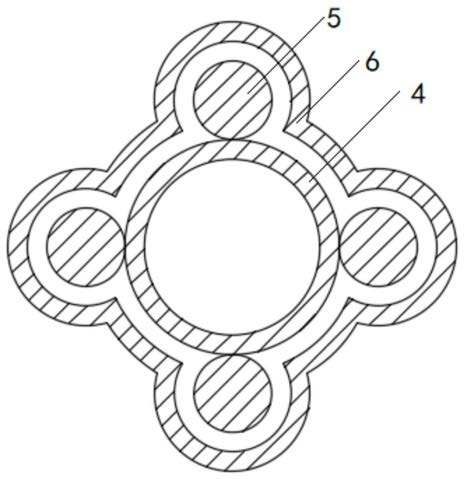

1.一种电磁超表面单元,其特征在于,包括位于上部的辐射金属层(1)、中间的介质基板(2)和下部的金属地(3);所述辐射金属层(1)具有以下结构:中心处为具有一定宽度的圆环(4),在所述圆环(4)外沿相接4个半径R的圆盘(5),所述圆盘(5)均匀分布在圆环(4)四周;在圆环(4)和圆盘(5)所形成的结构周围围绕一条环带(6),所述环带(6)内侧与其内部的圆环(4)或圆盘(5)的外侧间距相同。

2.根据权利要求1所述的一种电磁超表面单元,其特征在于,所述辐射金属层(1)采用铜皮。

3.根据权利要求1所述的一种电磁超表面单元,其特征在于,所述介质基板(2)采用聚四氟乙烯。

4.根据权利要求3所述的一种电磁超表面单元,其特征在于,所述介质基板(2)的厚度为2mm。

5.根据权利要求1所述的一种电磁超表面单元,其特征在于,所述金属地(3)采用铜皮。

6.一种由权利要求1至5任一项的电磁超表面单元制成的天线,其特征在于,所述天线为准X波段矩形喇叭天线,电磁超表面单元按照二维矩形栅格排列形成的准周期结构,天线口径尺寸为41mm*37mm,喇叭长70mm,矩形波导口径为22.86 mm*10.16 mm,波导长20mm。

7.根据权利要求6所述的天线,其特征在于,在反射面大小为330mm* 330mm的情况下,选取焦径比为0.667。
