专利号: 2019111126398
申请人: 郑州航空工业管理学院
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

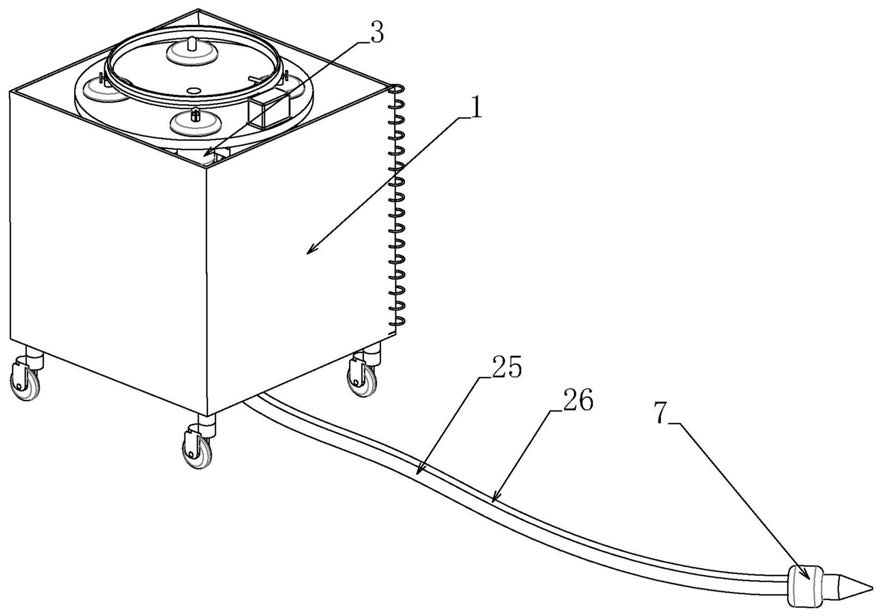

1.控制传染病传播用消毒装置,包括位于移动小车上的箱体(1),其特征在于,还包括位于箱体(1)内的水量分配装置(2)、与分配装置上的分配口个数相对应的多个储药罐(3)、与储药罐(3)个数相对应的多个药量分配装置(4)、与各个储药罐(3)相对应的多组药液混合装置(5)、喷头清洗装置(6)、以及将药液雾化后喷出的喷洒装置(7);

所述药液混合装置(5)包括位于箱体(1)内的支撑盘(8),支撑盘(8)下表面固定连接的多个电机(9),每个电机(9)下方设有与各个电机(9)位置相对应的拌料桶(10),位于拌料桶(10)内与电机(9)转轴上同轴固定连接有螺旋叶片(11),位于转轴上螺旋叶片(11)的下方固定连接有拨动板(12),与拨动板(12)轴向位置相对应位置处的拌料桶(10)上开设有回流槽(13),回流槽(13)向拌料桶(10)外测伸出有多个与拌料桶(10)内部相联通的回流管道(14),回流管道(14)另一端连通到拌料桶(10)上部,各个拌料桶(10)下端均向下伸出有出水管道(15),出水管道(15)末端相连通,位于连通部位向下伸出有喷洒装置(7),药液经拌料桶(10)混合后由喷洒装置(7)向外喷洒。

2.根据权利要求1所述控制传染病传播用消毒装置,其特征在于,所述水量分配装置(2)包括支撑盘(8)下表面固定连接的分配筒(16),分配筒(16)上端连通到进水口,分配筒(16)下部外圆周连通有多个连通到各个拌料桶(10)内的输送管道(17),位于分配筒(16)下端转动连接有分配手柄(18),分配手柄(18)开设有分配槽口,分配槽口转动到与输送管道(17)相连通时,进水口与相应输送管道(17)相连接的拌料桶(10)相连通并将水输送到拌料桶(10)内。

3.根据权利要求2所述控制传染病传播用消毒装置,其特征在于,所述分配手柄(18)每次只能与一个输送管道(17)向连通,改变分配槽口与输送管道(17)的连通截面积能对进入拌料桶(10)内的进水量进行控制。

4.根据权利要求2所述控制传染病传播用消毒装置,其特征在于,所述喷头清洗装置(6)包括清洗管道(19),清洗管道(19)一端联通到分配筒(16)另一端连通到分配筒(16)下部的连接部位,将分配手柄(18)转动到分配槽口与清洗管道(19)相连通部位可以对喷洒装置(7)进行清洗。

5.根据权利要求1所述控制传染病传播用消毒装置,其特征在于,所述药量分配装置(4)包括固定连接在支撑盘(8)上的多个储药罐(3),各个储药罐(3)上方覆盖的盖板,位于各个盖板上并连通到盖板下方的储药罐(3)内的通气管(20),各个通气管(20)中部设有阀门,通气管(20)上端连通到分配管道,分配管道内滑动连接有空心分配转盘(21),分配转盘(21)下方开设有分配孔,分配转盘(21)外侧面开设有连通到气压泵(22)的环形槽口,分配孔转动到与通气管(20)相连通时气压泵(22)将气体压入到相应的储药罐(3)内,各个储药罐(3)下端均联通有连通到拌料桶(10)内的送料管(23),各个送料管(23)下端均设有单向阀(24)。

6.根据权利要求1所述控制传染病传播用消毒装置,其特征在于,所述喷洒装置(7)包括一端联通到出水管道(15)末端相连通部位另一端连接有喷头的喷洒管道(25),与喷洒管道(25)并行的输气管(26),输气管(26)一端连接有气压泵(22)另一端连接喷头,药液经喷头雾化后喷出。

7.根据权利要求4所述控制传染病传播用消毒装置,其特征在于,所述清洗管道(19)中部连接有阀门。

8.根据权利要求1所述控制传染病传播用消毒装置,其特征在于,所述各个出水管道(15)中部均连接有单向阀(24)。
