专利号: 2019111136544
申请人: 德州学院
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-05-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

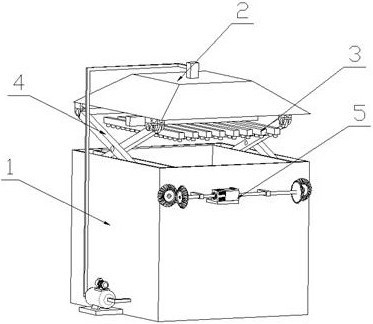

1.一种用于再生水回用的纺织印染废水处理装置,包括调节池、沉淀池、水解酸化池、生物池、二沉池、化学氧化提升泵房、气浮池、臭氧接触池、曝气生物滤池(1),即依次将所述调节池、所述沉淀池、所述水解酸化池、所述生物池、所述二沉池、所述化学氧化提升泵房、所述气浮池、所述臭氧接触池、所述曝气生物滤池(1)串联,其中,所述调节池的入水口与进水管连通,所述曝气生物滤池(1)的出水口与出水管连通;所述沉淀池与第一加药器连通、所述化学氧化提升泵房与第二加药器连通、所述气浮池与第三加药器连通,所述曝气生物滤池(1)内设有曝气管,其特征在于,所述曝气生物池(1)的上部设有对应的池盖(2),所述池盖(2)靠近所述曝气生物滤池(1)一侧连接有喷水机构(3),所述池盖(2)的下侧相对设有两个X支架(4),两个所述X支架(4)的底部分别位于所述曝气生物滤池(1)相对的两侧,两个所述X支架(4)连接驱动机构(5)。

2.根据权利要求1所述的用于再生水回用的纺织印染废水处理装置,其特征在于,所述喷水机构(3)包括喷水管(301),所述喷水管(301)穿过所述池盖(2)连通有输水软管(302)的一端,所述输水软管(302)的另一端连接有水泵(303)的出水口,所述水泵(303)的入水口与所述曝气生物池(1)下部的出水口连接。

3.根据权利要求2所述的用于再生水回用的纺织印染废水处理装置,其特征在于,所述喷水管(301)包括主水管(3011),所述主水管(3011)设于所述池盖(2)朝向所述曝气生物池(1)的一侧,所述主水管(3011)与所述输水软管(302)连通,所述主水管(3011)连接有若干个分水管(3012),若干个所述分水管(3012)上设有喷头(3013),所述喷头(3013)朝向所述曝气生物池(1)的内部。

4.根据权利要求3所述的用于再生水回用的纺织印染废水处理装置,其特征在于,所述分水管(3012)与所述主水管(3011)垂直。

5.根据权利要求2-3任一项所述的用于再生水回用的纺织印染废水处理装置,其特征在于,所述水泵(303)的入水口与所述曝气生物池(1)连接处设有过滤网。

6.根据权利要求1所述的用于再生水回用的纺织印染废水处理装置,其特征在于,所述X支架(4)包括交叉设置的第一连杆(401)和第二连杆(402),所述第一连杆(401)的中部与所述第二连杆(402)的中部铰接,所述第一连杆(401)的一端与所述池盖(2)滑动连接,所述第一连杆(401)的另一端与设置在所述曝气生物池(1)外侧壁的第一连接座(403)铰接,所述第二连杆(402)的一端与所述池盖(2)固定连接,所述第二连杆(402)的另一端与设置在所述曝气生物池(1)侧壁的第二连接座(404)铰接,所述第一连接座(403)、所述第二连接座(404)之间同轴设有丝杠(405),所述第二连接座(404)与所述丝杠(405)螺纹连接,所述丝杠(405)的一端与所述第一连接座(403)连接,所述丝杠(405)的另一端穿过所述曝气生物池(1)的侧壁连接有所述驱动机构(5)。

7.根据权利要求6所述的用于再生水回用的纺织印染废水处理装置,其特征在于,两个所述第一连接座(403)之间设有第一固定杆,两个所述第二连接座(404)之间设有第二固定杆。

8.根据权利要求6或7所述的用于再生水回用的纺织印染废水处理装置,其特征在于,所述曝气生物池(1)外侧壁的边缘设有凹槽(6),所述X支架(4)设于所述凹槽(6)内。

9.根据权利要求1所述的用于再生水回用的纺织印染废水处理装置,其特征在于,所述驱动机构(5)包括双轴驱动电机(501),所述双轴驱动电机(501)的输出轴同轴连接有第一锥齿轮(502),所述第一锥齿轮(502)配合连接第二锥齿轮(503),所述第二锥齿轮(503)与所述X支架(4)连接。

10.根据权利要求8或9所述的用于再生水回用的纺织印染废水处理装置,其特征在于,所述第二锥齿轮(503)与所述丝杠(405)同轴设置。
