专利号: 2019111146391
申请人: 永康悠长矿产开采技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2023-08-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

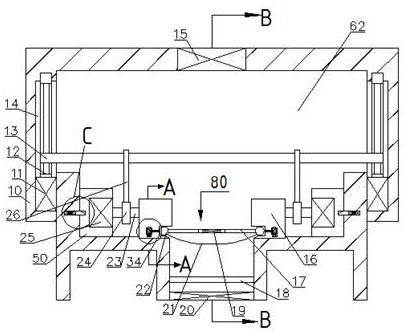

1.一种用于开采石英砂的分离装置,包括机身,其特征在于:所述机身内设有分离空间,所述分离空间内设有用于将沙子分离的分离部件,所述分离部件包括左右对称滑动安装在所述分离空间内的转动块,所述转动块内设有管道空间,所述管道空间内滑动安装伸缩管道,所述伸缩管道之间固定安装滤网,所述分离空间顶壁内固定安装入口阀,所述分离空间底壁上固定安装出口阀,所述分离空间左右壁之间位于所述出口阀上侧固定安装过滤板,待分离的石英砂从所述入口阀中进入落在所述滤网上进行分离,直径小的石英砂通过所述滤网和所述过滤板通过所述出口阀取出,直径大的石英砂则通过所述分离空间后侧取出,所述分离空间内设有用于将未分离完全的石英砂再次分离的辅助部件,所述辅助部件包括前后对称滑动安装在所述分离空间内的伸缩块,所述伸缩块位于所述滤网前后两侧,可与所述滤网相接触,所述伸缩块向中间运动接触所述滤网,辅助石英砂进行分离;所述分离部件还包括对称设置在所述管道空间左右两侧的牵拉绳空间,所述牵拉绳空间下侧连通设有滑动空间,所述滑动空间内前后对称滑动安装两个电机底座,所述电机底座内固定安装第一电机,所述第一电机输出轴上固定安装线筒轴,所述线筒轴上固定安装线筒,所述线筒上绕有牵拉线,所述前后两个牵拉线另一侧穿过所述伸缩管道固定连接,所述左右两侧伸缩管道之间固定安装转动杆,所述转动杆内固定安装第一通电磁铁;所述辅助部件还包括前后对称固定安装在所述分离空间内壁内的液压机,所述液压机活塞上固定安装伸缩杆,所述伸缩杆与所述伸缩块固定连接,所述伸缩块靠中间一侧固定安装缓冲压力防止戳破滤网的缓冲垫;所述分离空间顶壁内前后对称固定安装出水阀,所述分离空间顶壁上位于所述出水阀下侧固定安装管道支撑杆,所述管道支撑杆内设有延伸管道,所述延伸管道下侧固定安装喷头,所述出水阀上侧设有存水空间,所述分离空间右壁内固定安装抽水泵,所述抽水泵输入口固定安装进水管道,所述进水管道另一侧与所述分离空间位于所述过滤板与所述出口阀之间相连通,所述抽水泵输出口固定安装出水管道,所述出水管道另一侧与所述存水空间相连通;所述分离空间左右内壁内对称设有螺纹螺杆空间,所述螺纹螺杆空间底壁内固定安装第三电机,所述第三电机输出轴上固定安装螺纹螺杆,两个所述螺纹螺杆之间螺纹安装支撑杆,所述分离空间左右壁上对称滑动安装滑动块,所述分离空间左右内壁内对称设有弹簧空间,所述弹簧空间外侧壁上固定安装第二通电磁铁,所述第二通电磁铁内滑动安装定位块,所述定位块靠外一侧面内固定安装永磁铁,所述第二通电磁铁与所述永磁铁之间固定安装弹簧空间,所述滑动块内固定安装第二电机,所述第二电机输出轴上固定安装转动轴,所述转动轴上转动安装套圈,所述套圈上固定安装挂杆,所述挂杆上侧与所述支撑杆固定连接。
