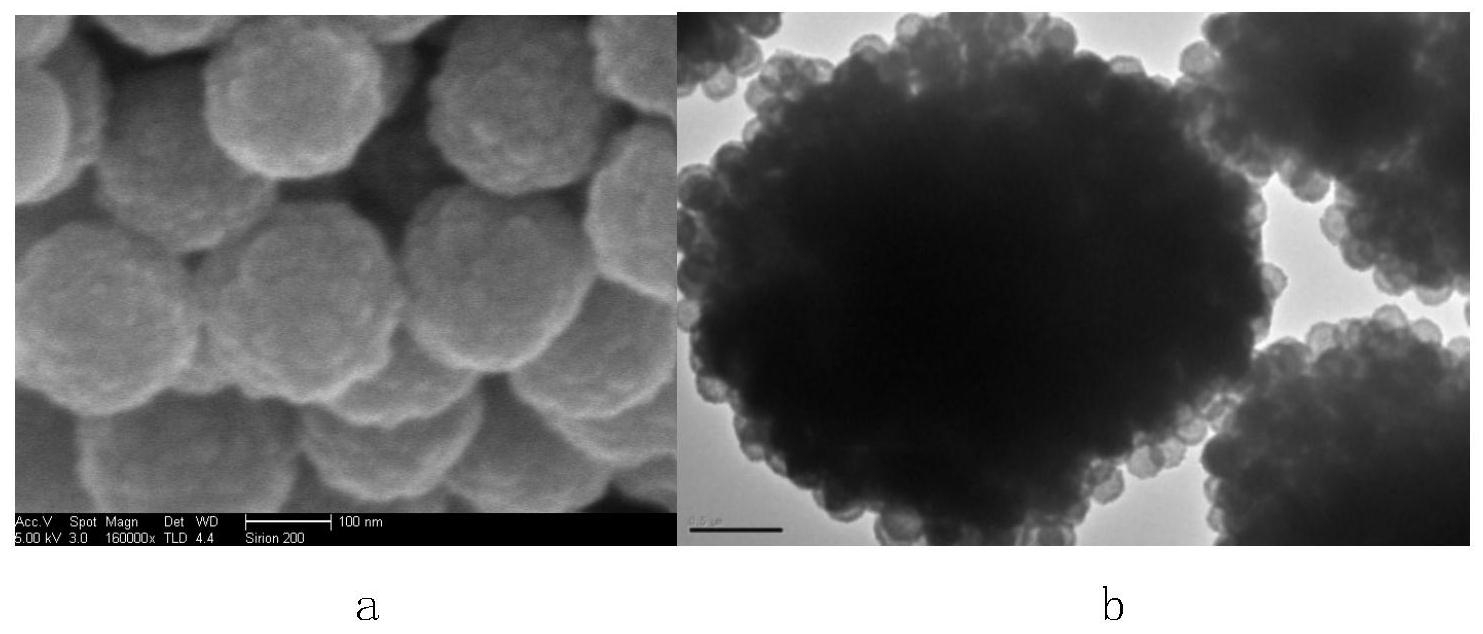

1.一种微纳结构铁酸锌空心球，由铁酸锌球组成，其特征在于：所述铁酸锌球由铁酸锌空心球组成微米球，所述微米球的球直径为1.5-3μm；

所述组成微米球的铁酸锌空心球的球直径为180-220nm、球壁厚为28-32nm；

所述铁酸锌空心球的球壁由铁酸锌纳米颗粒构成。

2.一种权利要求1所述微纳结构铁酸锌空心球的制备方法，采用水热法，其特征在于完成步骤如下：步骤1，分别配制2-3wt％的尿素水溶液、2-3wt％的二水合柠檬酸三钠水溶液、0.6-

2wt％的六水合氯化铁水溶液和0.2-0.8wt％的硝酸锌水溶液；

步骤2，按照上述尿素水溶液、二水合柠檬酸三钠水溶液、六水合氯化铁水溶液和硝酸锌水溶液的体积比为0.8-1.2：0.8-1.2：0.8-1.2：1.6-2的比例，先将尿素水溶液和二水合柠檬酸三钠水溶液混合均匀，得到混合溶液，再依次将六水合氯化铁水溶液和硝酸锌水溶液加入混合溶液中混合均匀，得到前驱溶液；

步骤3，先将前驱溶液置于120-180℃下密闭反应至少12h，得到反应液，再对反应液依次进行固液分离、洗涤和干燥的处理，制得微纳结构铁酸锌空心球。

3.根据权利要求2所述的微纳结构铁酸锌空心球的制备方法，其特征是密闭反应的时间为12-16h。

4.根据权利要求3所述的微纳结构铁酸锌空心球的制备方法，其特征是固液分离处理为静置分离，其时间为1-3h。

5.根据权利要求4所述的微纳结构铁酸锌空心球的制备方法，其特征是洗涤处理为使用去离子水和乙醇对分离得到的固态物进行2-3次的交替清洗，清洗时分离固态物为静置分离。

6.根据权利要求5所述的微纳结构铁酸锌空心球的制备方法，其特征是干燥处理为室温下晾干。
