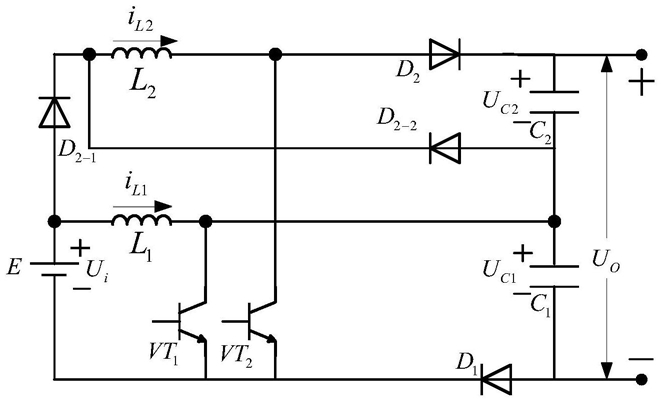

1.基于叠加输出的高增益直流电压变换电路，其特征在于：包括输入电源E，所述的输入电源E正端与第一电感L1的一端、第三二极管D2_1的阳极相连；所述的第三二极管D2_1的阴极与第二电感L2的一端、第四二极管D2_2的阴极相连；此时，该变换电路包括两种连接情况：第一种连接情况是，当变换电路包括第一三极管VT1、第二三极管VT2时，所述的第二电感L2的另一端与第二二极管D2的阳极、第二三极管VT2的集电极相连；所述的第二二极管D2的阴极与第二电容C2的正端、输出正端相连；所述的第一电感L1的另一端与第一电容C1的正端、第二电容C2的负端、第四二极管D2_2的阳极、第一三极管VT1的集电极相连；所述的输入电源E的负端与第一三极管VT1的发射极、第二三极管VT2的发射极、第一二极管D1的阴极相连；所述的第一二极管D1的阳极与第一电容C1的阴极、输出负端相连；第二种连接情况是，当第一种连接情况的第一三极管VT1、第二三极管VT2由一个晶体管VT取代，第五二极管D0‑1、第六二极管D0‑2隔断两变换分支电路之间的交叉影响，此时，第二电感L2的另一端与第二二极管D2的阳极、第六二极管D0‑2阳极相连；第二二极管D2的阴极与第二电容C2的正端、输出正端相连；第一电感L1的另一端与电容C1的正端、第二电容C2的负端、第四二极管D2_2的阳极、第五二极管D0‑1阳极相连；第五二极管D0‑1阴极与第六二极管D0‑2阴极、晶体管VT集电极相连；输入电源E的负端与晶体管VT的发射极、第一二极管D1的阴极相连；第一二极管D1的阳极与第一电容C1的阴极、输出负端相连，形成第一三极管VT1、第二三极管VT2同频并同时开通关断方式；其中，在第一种连接情况下，第一三极管VT1、第二三极管VT2同频互补开关工作方式是第一三极管VT1、第二三极管VT2在相同的工作周期内互补导通。

2.根据权利要求1所述的基于叠加输出的高增益直流电压变换电路，其特征在于：假定所述的第一三极管VT1、第二三极管VT2的工作频率相同，且均按PWM工作方式，第一三极管VT1的占空比为σ1，第二三极管VT2的占空比为σ2，工作周期为T，有σ1、 0≤σ1、σ2≤1，ton为开关管在开关周期T内的开通时间；按照电路一般工作状态，两开关管按照相同工作频率工作，但在非同步工作方式下，在一个控制周期内，按照第一开关管、第二开关管的工作状态，电路有4种工作状态，分别对应0～t1阶段，t1～t2阶段，t2～t3阶段，t3～t4阶段，其中，

0～t1阶段，对应于第一三极管VT1被驱动导通，第二三极管VT2无驱动信号关断；t1～t2阶段，对应于第一三极管VT1、第二三极管VT2均被驱动导通；t2～t3阶段，对应于第二三极管VT2被驱动导通，第一三极管VT1无驱动信号关断；t3～t4阶段，对应于第一三极管VT1、第二三极管VT2均无驱动信号而关断；0～t4等于两开关管的工作周期T。

3.根据权利要求2所述的基于叠加输出的高增益直流电压变换电路，其特征在于：在所述的0～t1阶段，第一三极管VT1被驱动导通，第二三极管VT2无驱动信号关断，此时，第一三极管VT1导通，输入电源E给第一电感L1激励，iL1按照指数规律上升，iL1路径：输入电源E正端→第一电感L1→第一三极管VT1→输入电源E负端，电源电压为Ui，有方程：第二三极管VT2关断，第二电感L2所储存的磁场能量向第二电容C2传递，iL2路径：第二电感L2→第二二极管D2→第二电容C2→第四二极管D2_2→第二电感L2，第二电容C2两端电压为UC2，第一电容C1两端电压为UC1，有方程：电路输出电压UO：

UO＝UC1+UC2         (3)。

4.根据权利要求3所述的基于叠加输出的高增益直流电压变换电路，其特征在于：在所述的t1～t2阶段，第一三极管VT1、第二三极管VT2均被驱动导通，此时第一三极管VT1导通，同上，输入电源E给第一电感L1激励，iL1按照指数规律上升，iL1路径：输入电源E正端→第一电感L1→第一三极管VT1→输入电源E负端，有方程(1)；

第二三极管VT2导通，输入电源E给第二电感L2激励，iL2按照指数规律上升，iL2路径：输入电源E正端→第三二极管D2_1→第二电感L2→第二三极管VT2→输入电源E负端，有方程：输出电压仍如公式(3)所示。

5.根据权利要求4所述的基于叠加输出的高增益直流电压变换电路，其特征在于：在所述的t2～t3阶段，第二三极管VT2被驱动导通，第一三极管VT1无驱动信号关断，此时第一三极管VT1关断，输入电源E和第一电感L1所储存的磁场能量向第一电容C1传递，iL1路径：输入电源E正端→第一电感L1→第一电容C1→第一二极管D1→输入电源E负端，有方程：第二三极管VT2导通，输入电源E给第二电感L2激励，iL2按照指数规律上升，iL2路径：E正端→D2_1→第二电感L2→第二三极管VT2→输入电源E负端，有方程(4)；

输出电压仍如公式(3)所示。

6.根据权利要求5所述的基于叠加输出的高增益直流电压变换电路，其特征在于：在所述的t3～t4阶段，第一三极管VT1、第二三极管VT2均无驱动信号而关断，此时，第一三极管VT1关断，输入电源E和第一电感L1所储存的磁场能量向第一电容C1传递，iL1路径：输入电源E正端→第一电感L1→第一电容C1→第一二极管D1→输入电源E负端，有方程(5)；

第二三极管VT2关断，第二电感L2所储存的磁场能量向第二电容C2传递，iL2路径：第二电感L2→第二二极管D2→第二电容C2→第四二极管D2_2→第二电感L2，有方程(2)；

输出电压仍如公式(3)所示；

由上述分析可知，第一三极管VT1和第一电感L1、第一电容C1、第一二极管D1构成一部分的变换电路，在第一三极管VT1的开关过程中，第一电容C1两端电压UC1由方程(1)、(5)决定，为便于分析重写如下：

获得第一电容C1两端电压UC1：

第二三极管VT2和第二电感L2、第三二极管D2_1、第四二极管D2_2、第二二极管D2、第二电容C2构成另一部分的变换电路，在第二三极管VT2的开关过程中，第二电容C2的输出电压UC2由方程(2)、(4)决定，为便于分析重写如下：获得第二电容C2的输出电压UC2：

由方程(6)、(7)得到电路输出电压：若第一三极管VT1、第二三极管VT2的占空比相等且均为σ，电路输出电压UO：

7.根据权利要求6所述的基于叠加输出的高增益直流电压变换电路，其特征在于：假定第一三极管VT1、第二三极管VT2的占空比相等，经过分析，获得电路元件的参数定额；

1)第一三极管VT1、第二三极管VT2的参数定额假定从电源向负载传递的最大功率为Pm，电源输出最大电流为Iim，Pm＝Ui×Iim，第一三极管VT1、第二三极管VT2的电流定额IVT1、IVT2确定为：IVT1＝IVT2≥Iim/2；

第一三极管VT1、第二三极管VT2的电压定额UVT1e、UVT2e确定为：

2)第一电感L1、第二电感L2的参数定额第一电感L1、第二电感L2流过的最大电流为Iim/2，按照在控制周期内占空比最大时的电感电流变化5％计算，第一电感L1、第二电感L2感值确定为：

3)输出电容第一电容C1、第二电容C2的参数定额第一电容C1、第二电容C2的额定电压分别表示为UC1e、UC2e，确定为：按照输出电压变化5％计算，第一电容C1、第二电容C2的串联等效电容 它对输出负载电阻RF放电，等效电容为：

第一电容C1、第二电容C2根据输出等效电容值，确定两电容的容值，可取两电容容值相等；σmin为变换电路最小占空比；

4)第一二极管D1、第二二极管D2、第三二极管D2_1、第四二极管D2_2的参数定额：D1通过全部的变换电路电流，其电流定额ID1e、电压定额UD1e确定为：ID1e≥Iim；

第二二极管D2的参数按照第二电感L2中流过的电流确定，电流定额ID2e、电压定额UD2e确定为：

ID2e≥Iim/2；

第三二极管D2_1、第四二极管D2_2的电流定额ID2_1e、ID2_2e；电压定额UD2_1e、UD2_2e分别为：ID2_1e＝ID2_2e≥Iim/2；

5)当第一三极管VT1、第二三极管VT2由一个晶体管VT取代，第五二极管D0‑1、第六二极管D0‑2隔断两变换分支电路之间的交叉影响时，除第五二极管D0‑1、第六二极管D0‑2两元件外，各元件参数一致；因第五二极管D0‑1、第六二极管D0‑2流过的电流均流过开关管T，确定电流定额ID0‑1、ID0‑2为：

ID0‑1＝ID0‑2≥Iim/2

电压定额UD0‑1、UD0‑2为：

UD0‑1＝UD0‑2≥Ui。

8.根据权利要求7所述的基于叠加输出的高增益直流电压变换电路，其特征在于：在该变换电路上增添相同的叠加单元电路，所述的叠加单元电路包括如下部件：二极管、电感Ln、开关管VTn、电容Cn，其中二极管包括Dn、Dn_1和Dn_2；所述的叠加单元电路连接方式为：Dn_1的阴极与电感Ln的一端、Dn_2的阴极相连，电感Ln的另一端与Dn的阳极、开关管VTn的集电极相连，Dn的阴极与电容Cn的正端、输出正端相连，Dn_2的阳极与电容Cn的负端相连，Dn_1的阳极、Dn_2的阳极按照级连方式分别连接变换电路二极管D2_1的阴极、输出正端，开关管VTn的发射极与变换电路输入电源E的负端相连，此处说明中，n＞2；由此，获得电路输出电压n表示电路所增添叠加单元电路的单元数目。
