1.一种磁性可再生汞吸附剂的制备方法，其特征在于，所述方法是将磁铁矿或磁赤铁矿与磷钼酸溶液混合，然后固液分离，取固体进行煅烧，然后硫化改性即得MoSx@γ-Fe2O3吸附剂；

所述方法包括如下步骤：

(1)将磁铁矿或磁赤铁矿与磷钼酸混合，其中，磁铁矿或磁赤铁矿与磷钼酸的投加量的质量比为2:1～1:4；

(2)将步骤(1)获得的混合溶液进行固液分离，将固液分离得到的固体洗涤、干燥，之后再将固体在400～500℃下进行煅烧，得到MoO3@γ-Fe2O3吸附剂；

(3)取步骤(2)制备得到的MoO3@γ-Fe2O3吸附剂置于反应器中，在250～400℃条件下通入硫化氢，即得MoSx@γ-Fe2O3吸附剂。

2.根据权利要求1所述的制备方法，其特征在于，步骤(2)中所述干燥是在90～110℃下干燥6～24h。

3.权利要求1～2任一所述的方法制备得到的MoSx@γ-Fe2O3吸附剂。

4.根据权利要求3所述的MoSx@γ-Fe2O3吸附剂，其特征在于，所述MoSx@γ-Fe2O3吸附剂的再生处理方法包括如下步骤：(1)将吸附后的MoSx@γ-Fe2O3吸附剂在300～500℃条件下进行脱附；

(2)将脱附后的MoSx@γ-Fe2O3吸附剂在硫化氢气体中处理，即得再生后的吸附剂。

5.根据权利要求4所述的MoSx@γ-Fe2O3吸附剂，其特征在于，步骤(1)中，所述脱附的时间为0.5～1.5h。

6.根据权利要求4或5所述的MoSx@γ-Fe2O3吸附剂，其特征在于，步骤(2)中，所述处理的温度为250～350℃；所述处理的时间为0.5～2h。

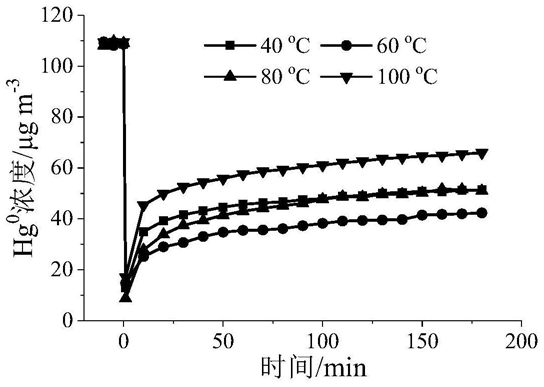

7.权利要求3所述的MoSx@γ-Fe2O3吸附剂在汞吸附领域的应用。

8.包含权利要求3所述的MoSx@γ-Fe2O3吸附剂的燃煤电厂湿式电除尘器。
