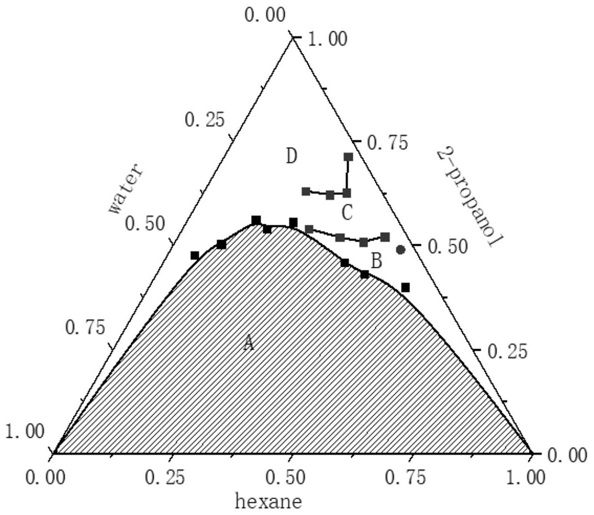

1.一种制备六棱台状氧化锌材料的方法，其特征在于，所述方法包括以正己烷、异丙醇和水组成的W/O微乳液为模板，采用双微乳液法合成氧化锌材料；所述方法包括：将Zn(Ac)2水溶液与异丙醇、正己烷混合制备得W/O型Zn(Ac)2微乳液；

将乌洛托品水溶液与异丙醇、正己烷混合制备得W/O型乌洛托品微乳液；

向Zn(Ac)2微乳液中加入乌洛托品微乳液进行反应，然后进行水热处理即得；

其中，所述Zn(Ac)2溶液浓度为0.5mol/L；所述乌洛托品溶液浓度为0.25mol/L；

Zn(Ac)2微乳液和乌洛托品微乳液中的正己烷、异丙醇和水的质量比相同；

所述Zn(Ac)2溶液、异丙醇和正己烷的质量比为0.8:18:20；

所述乌洛托品溶液、异丙醇和正己烷的质量比为0.8:18:20；

水热处理具体条件为：在170 190℃下反应10 14h。

~ ~

2.如权利要求1所述的方法，其特征在于，所述反应具体条件为：在室温下搅拌反应1~

3h。

3.如权利要求1所述的方法，其特征在于，所述方法还包括水热反应得到的产物进行纯化处理，所述纯化处理具体为：将产物离心、洗涤、干燥。
