专利号: 2019111200771
申请人: 南京信息工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

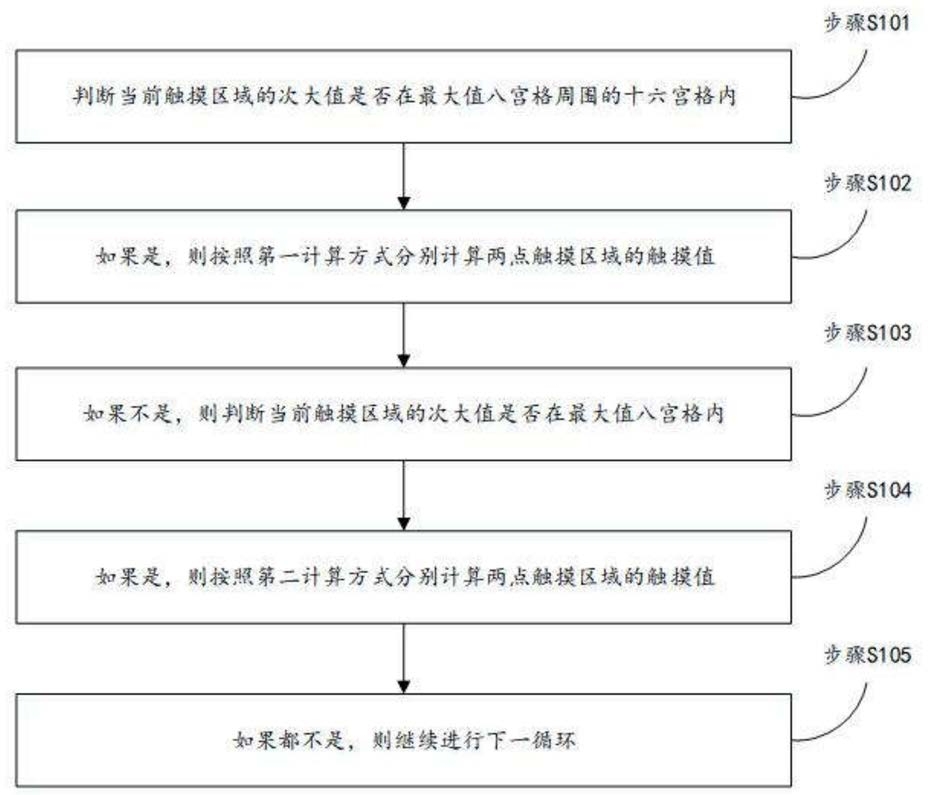

1.一种双指并拢划线变单指划线触摸区域的计算方法,其特征在于,包括:

步骤S101:判断当前触摸区域的次大值是否在最大值八宫格周围的十六宫格内;

步骤S102:如果是,则按照第一计算公式分别计算两点触摸区域的触摸值;

步骤S103:如果不是,则判断当前触摸区域的次大值是否在最大值八宫格内;

步骤S104:如果是,则按照第二计算公式分别计算两点触摸区域的触摸值;

步骤S105:如果都不是,则继续进行下一循环。

2.根据权利要求1所述的一种双指并拢划线变单指划线触摸区域的计算方法,其特征在于,步骤S101判断当前触摸区域的次大值是否在最大值八宫格周围的十六宫格内,包括:采集实时信号数据;将所述实时信号数据和预先存储的未发生触控时的基础信号数据进行比较计算,获得信号变化量;根据所述信号变化量,判断是否为双指并拢划线变单指划线;

如果是,则找出当前触摸区域的最大值和次大值;判断当前触摸区域的次大值是否在最大值八宫格周围的十六宫格内。

3.根据权利要求1所述的一种双指并拢划线变单指划线触摸区域的计算方法,其特征在于,步骤S102中:当最大值在次大值右侧时,获取最大值周围八宫格内位于最大值0°方向、45°方向和315°方向的单元的原始值,也即次大值周围八宫格内位于次大值135°方向、

180°方向和225°方向的单元的原始值;获取最大值周围八宫格内位于最大值90°方向、270°方向的单元的原始值;获取次大值周围八宫格内位于次大值90°方向、270°方向的单元的原始值;

用第一计算公式得出重新计算后的最大值周围八宫格内位于最大值0°方向、45°方向和315°方向的单元的值与次大值周围八宫格内位于次大值135°方向、180°方向和225°方向的单元的值:其中Q1为重新计算后的次大值周围八宫格内位于次大值135°方向的单元的值,Q2为重新计算后的次大值周围八宫格内位于次大值180°方向的单元的值,Q3为重新计算后的次大值周围八宫格内位于次大值225°方向的单元的值,P1为重新计算后的最大值周围八宫格内位于最大值45°方向的单元的值,P2为重新计算后的最大值周围八宫格内位于最大值0°方向的单元的值,P3为重新计算后的最大值周围八宫格内位于最大值315°方向的单元的值,D1为最大值周围八宫格内位于最大值45°方向的单元的原始值,D2为最大值周围八宫格内位于最大值0°方向的单元的原始值,D3为最大值周围八宫格内位于最大值315°方向的单元的原始值,M1为最大值单元的原始值,M2为次大值单元的原始值,V1为次大值周围八宫格内位于次大值90°方向的单元的原始值,V3为次大值周围八宫格内位于次大值270°方向的单元的原始值,U1为最大值周围八宫格内位于最大值90°方向的单元的原始值,U3为最大值周围八宫格内位于最大值270°方向的单元的原始值。

4.根据权利要求1所述的一种双指并拢划线变单指划线触摸区域的计算方法,其特征在于,步骤S102中:当最大值在次大值左侧时,获取最大值周围八宫格内位于最大值135°方向、180°方向和225°方向的单元的原始值,也即次大值周围八宫格内位于次大值0°方向、

45°方向和315°方向的单元的原始值;获取最大值周围八宫格内位于最大值90°方向、270°方向的单元的原始值;获取次大值周围八宫格内位于次大值90°方向、270°方向的单元的原始值;

用第一计算公式得出重新计算后的最大值周围八宫格内位于最大值135°方向、180°方向和225°方向的单元的值与次大值周围八宫格内位于次大值0°方向、45°方向和315°方向的单元的值:其中Q1为重新计算后的次大值周围八宫格内位于次大值45°方向的单元的值,Q2为重新计算后的次大值周围八宫格内位于次大值0°方向的单元的值,Q3为重新计算后的次大值周围八宫格内位于次大值315°方向的单元的值,P1为重新计算后的最大值周围八宫格内位于最大值135°方向的单元的值,P2为重新计算后的最大值周围八宫格内位于最大值180°方向的单元的值,P3为重新计算后的最大值周围八宫格内位于最大值225°方向的单元的值,D1为最大值周围八宫格内位于最大值135°方向的单元的原始值,D2为最大值周围八宫格内位于最大值180°方向的单元的原始值,D3为最大值周围八宫格内位于最大值225°方向的单元的原始值,M1为最大值单元的原始值,M2为次大值单元的原始值,V1为次大值周围八宫格内位于次大值90°方向的单元的原始值,V3为次大值周围八宫格内位于次大值270°方向的单元的原始值,U1为最大值周围八宫格内位于最大值90°方向的单元的原始值,U3为最大值周围八宫格内位于最大值270°方向的单元的原始值。

5.根据权利要求1所述的一种双指并拢划线变单指划线触摸区域的计算方法,其特征在于,步骤S103中判断当前触摸区域的次大值是否在最大值八宫格内,包括:采集实时信号数据;将所述实时信号数据和预先存储的未发生触控时的基础信号数据进行比较计算,获得信号变化量;根据所述信号变化量,判断是否为双指并拢划线变单指划线;如果是,则找出当前触摸区域的最大值和次大值;判断当前触摸区域的次大值是否在最大值周围八宫格内。

6.根据权利要求1所述的一种双指并拢划线变单指划线触摸区域的计算方法,其特征在于,步骤S104中:当最大值在次大值右侧时,获取最大值周围八宫格内位于最大值90°方向和270°方向的单元的原始值;获取次大值周围八宫格内位于次大值90°方向、270°方向的单元的原始值;

用第二计算公式得出重新计算后的最大值周围八宫格内位于最大值0°方向、45°方向、

90°方向、270°方向和315°方向的单元的值与次大值周围八宫格内位于次大值90°方向、

135°方向、180°方向225°方向、和270°方向的单元的值:

其中A1为重新计算后的次大值周围八宫格内位于次大值135°方向的单元的值,A2为重新计算后的次大值周围八宫格内位于次大值180°方向的单元的值,A3为重新计算后的次大值周围八宫格内位于次大值225°方向的单元的值,A4为重新计算后的次大值周围八宫格内位于次大值90°方向的单元的值,A5为重新计算后的次大值周围八宫格内位于次大值270°方向的单元的值,B1为重新计算后的最大值周围八宫格内位于最大值45°方向的单元的值,B2为重新计算后的最大值周围八宫格内位于最大值0°方向的单元的值,B3为重新计算后的最大值周围八宫格内位于最大值315°方向的单元的值,B4为重新计算后的次大值周围八宫格内位于次大值90°方向的单元的值,B5为重新计算后的次大值周围八宫格内位于次大值

270°方向的单元的值,M1为最大值单元的原始值,M2为次大值单元的原始值,E1为次大值周围八宫格内位于次大值90°方向的单元的原始值,E3为次大值周围八宫格内位于次大值

270°方向的单元的原始值,R1为最大值周围八宫格内位于最大值90°方向的单元的原始值,R3为最大值周围八宫格内位于最大值270°方向的单元的原始值。

7.根据权利要求1所述的一种双指并拢划线变单指划线触摸区域的计算方法,其特征在于,步骤S104中:当最大值在次大值左侧时,获取最大值周围八宫格内位于最大值90°方向和270°方向的单元的原始值;获取次大值周围八宫格内位于次大值90°方向、270°方向的单元的原始值;用第二计算公式得出重新计算后的最大值周围八宫格内位于最大值周围八宫格内位于次大值90°方向、135°方向、180°方向225°方向、和270°方向的单元的值与次大值0°方向、45°方向、90°方向、270°方向和315°方向的单元的值:其中A1为重新计算后的次大值周围八宫格内位于次大值45°方向的单元的值,A2为重新计算后的次大值周围八宫格内位于次大值0°方向的单元的值,A3为重新计算后的次大值周围八宫格内位于次大值315°方向的单元的值,A4为重新计算后的次大值周围八宫格内位于次大值90°方向的单元的值,A5为重新计算后的次大值周围八宫格内位于次大值270°方向的单元的值,B1为重新计算后的最大值周围八宫格内位于最大值135°方向的单元的值,B2为重新计算后的最大值周围八宫格内位于最大值180°方向的单元的值,B3为重新计算后的最大值周围八宫格内位于最大值225°方向的单元的值,B4为重新计算后的次大值周围八宫格内位于次大值90°方向的单元的值,B5为重新计算后的次大值周围八宫格内位于次大值

270°方向的单元的值,M1为最大值单元的原始值,M2为次大值单元的原始值,E1为次大值周围八宫格内位于次大值90°方向的单元的原始值,E3为次大值周围八宫格内位于次大值

270°方向的单元的原始值,R1为最大值周围八宫格内位于最大值90°方向的单元的原始值,R3为最大值周围八宫格内位于最大值270°方向的单元的原始值。

8.一种双指并拢划线变单指划线触摸区域计算的触控识别装置,其特征在于,包括显示区和非显示区,所述显示区内设置有多个通道,所述非显示区内设置有触控IC和存储器,所述触控IC与所述多个通道连接,所述存储器内存储有多条指令,所述触控IC用于读取所述指令并执行:判断当前触摸区域的次大值是否在最大值八宫格周围的十六宫格内;

如果是,则按照第一计算方式分别计算两点触摸区域的触摸值;

如果不是,则判断当前触摸区域的次大值是否在最大值八宫格内;

如果是,则按照第二计算方式分别计算两点触摸区域的触摸值;

如果都不是,则继续进行下一循环。

9.一种触控显示装置,其特征在于,包括如权利要求8所述的一种双指并拢划线变单指划线触摸区域计算的触控识别装置。
