专利号: 2019111207893
申请人: 利辛县宝隆橡塑密封件有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

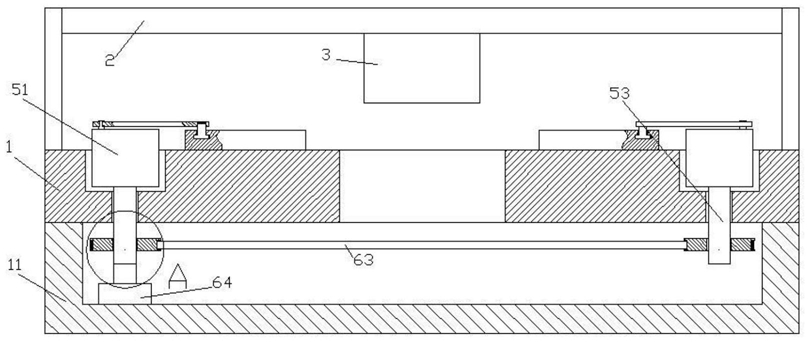

1.一种橡胶密封圈压紧装置,包括工作台、放置架和压紧件,其特征在于,所述工作台上设有对中夹紧组件,所述对中夹紧组件包括不少于两个转动台,所述转动台关于工作台中心对称,转动嵌设于工作台上;

推动杆,所述推动杆滑动设置在转动台与放置槽之间,所述推动杆两侧设有限位组件;

连接杆,所述连接杆一端与推动杆铰接,另一端与转动台上端边部铰接;

转轴,所述转轴穿过工作台与转动台下端面中心固定连接;

带轮,所述转轴上设有带轮,带轮之间通过传送带连接,所述工作台中心处设有放置槽,所述压紧件设于工作台上方。

2.根据权利要求1所述的一种橡胶密封圈压紧装置,其特征在于,所述限位组件包括两块限位板,所述限位板固定在推动杆左右两侧的工作台上,推动杆在两块限位板之间滑动。

3.根据权利要求1所述的一种橡胶密封圈压紧装置,其特征在于,所述工作台下方设有机壳,所述机壳内设有电机,所述电机伸出端与其中一个转轴固定连接。

4.根据权利要求1所述的一种橡胶密封圈压紧装置,其特征在于,所述推动杆靠近放置槽的端部设置有弧形卡板。

5.根据权利要求1所述的一种橡胶密封圈压紧装置,其特征在于,所述工作台上设有放置架,所述工作台与放置架之间设有所述压紧件,所述压紧件包括压紧筒,所述压紧筒通过伸缩杆与放置架连接,所述伸缩杆中心与转动台对称中心重合;所述压紧筒外侧滑动套设有套筒;所述压紧筒下部中心对称设有若干条形通孔;所述条形通孔内转动设置有L型压条;所述套筒上中心对称设有与条形通孔数量相同的凹槽;所述凹槽与L型压条之间通过铰接杆铰接,所述铰接杆上端与凹槽铰接,所述铰接杆下端与L型压条铰接。

6.根据权利要求5所述的一种橡胶密封圈压紧装置,其特征在于,所述L型压条的下端固定设置后金属球。

7.根据权利要求6所述的一种橡胶密封圈压紧装置,其特征在于,所述套筒外壁设有紧固螺栓,用于对套筒的位置进行固定。
