专利号: 2019111211672
申请人: 南京信息工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

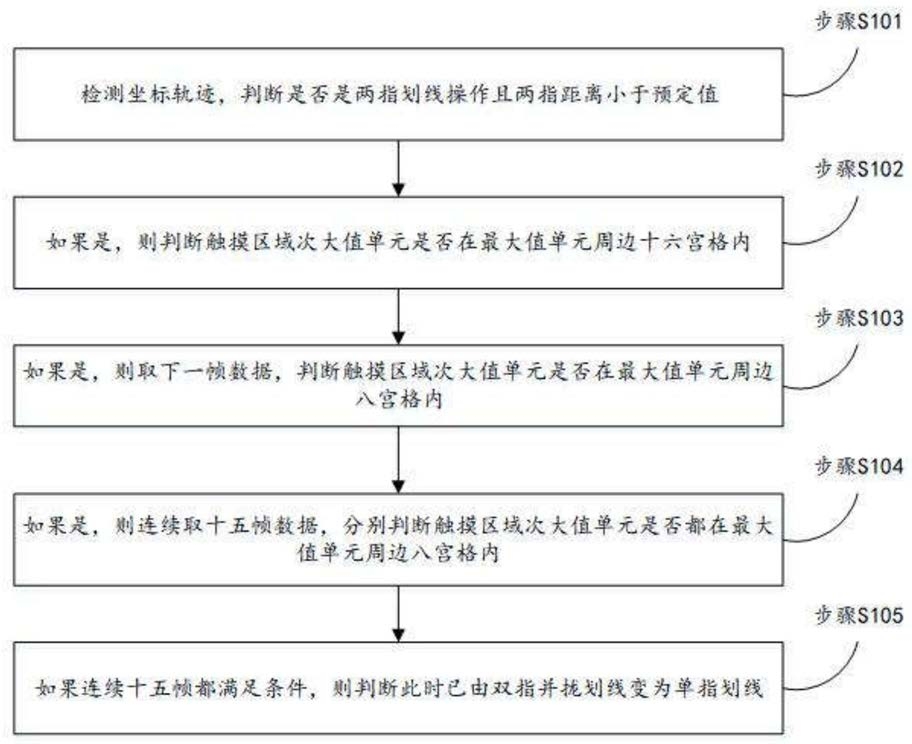

1.一种根据触摸区域区分双指并拢划线变单指划线的方法,其特征在于,包括:步骤S101:检测坐标轨迹,确定当前正在进行双指并拢划线动作且两指距离小于预设值;

步骤S102:判断触摸区域次大值单元是否在最大值单元周边十六宫格内;

步骤S103:如果是,则取下一帧数据,判断触摸区域次大值单元是否在最大值单元周边八宫格内;

步骤S104:如果是,则连续取十五帧数据,分别判断触摸区域次大值单元是否都在最大值单元周边八宫格内;

步骤S105:如果连续十五帧都满足条件,则判断此时已由双指并拢划线变为单指划线。

2.根据权利要求1所述的一种根据触摸区域区分双指并拢划线变单指划线的方法,其特征在于,步骤S101具体为:检测坐标轨迹,确定当前正在进行双指划线动作;判断两指间距离是否小于预设值;如果是,则根据MFL的值决定下一个步骤:如果MFL=0,则令MFL=1,进入判断触摸区域次大值单元是否在最大值单元周边十六宫格内步骤;

如果MFL=2,则进入判断触摸区域次大值单元是否在最大值单元周边八宫格内步骤;

如果MFL=3,则进入连续取十五帧数据,分别判断触摸区域次大值单元是否都在最大值单元周边八宫格内步骤;

如果不是,则令MFL=0,继续下一帧数据的判断;

其中,MFL为合点级别。

3.根据权利要求1所述的一种根据触摸区域区分双指并拢划线变单指划线的方法,其特征在于,步骤S102具体为:查找当前最大值触摸区域周围十六宫格区域,判断次大值单元是否处于当前最大值触摸区域周围十六宫格区域内;

如果是,则令MFL=2,继续下一帧数据的判断;

如果不是,则令MFL=0,继续下一帧数据的判断;

其中,MFL为合点级别。

4.根据权利要求1所述的一种根据触摸区域区分双指并拢划线变单指划线的方法,其特征在于,步骤S103具体为:取新的一帧数据;

检测坐标轨迹,确定当前正在进行双指划线动作;

判断两指间距离是否小于预设值;

如果两指间距离小于预设值,则查找当前最大值触摸区域周围八宫格区域,判断次大值单元是否处于当前最大值触摸区域周围八宫格区域内;

如果是,则令MFL=3,MC=0,继续下一帧数据的判断;

如果不是,则查找当前最大值触摸区域周围十六宫格区域,判断次大值单元是否处于当前最大值触摸区域周围十六宫格区域内;

如果是,则令MFL=2,继续下一帧数据的判断;

如果不是,则令MFL=0,继续下一帧数据的判断;

如果两指间距离大于或等于预设值,则令MFL=0,继续下一帧数据的判断;

其中,MFL为合点级别,MC为合点计数器。

5.根据权利要求1所述的一种根据触摸区域区分双指并拢划线变单指划线的方法,其特征在于,步骤S105具体为:取新的一帧数据;

检测坐标轨迹,确定当前正在进行双指划线动作;

判断两指间距离是否小于预设值;

如果两指间距离小于预设值,则查找当前最大值触摸区域周围八宫格区域,判断次大值单元是否处于当前最大值触摸区域周围八宫格区域内;

如果是,则令MFL=3,MC+1;

如果MC等于或者大于十五,则判断当前已由双指并拢划线变为单指划线;

如果MC小于十五,则继续下一帧数据的判断;

如果不是,则查找当前最大值触摸区域周围十六宫格区域,判断次大值单元是否处于当前最大值触摸区域周围十六宫格区域内;

如果是,则令MFL=2,继续下一帧数据的判断;

如果不是,则令MFL=0,继续下一帧数据的判断;

如果两指间距离大于或等于预设值,则令MFL=0,继续下一帧数据的判断;

其中,MFL为合点级别,MC为合点计数器。

6.一种根据触摸区域区分双指并拢划线变单指划线方法的触控识别装置,其特征在于,包括显示区和非显示区,所述显示区内设置有多个通道,所述非显示区内设置有触控IC和存储器,所述触控IC与所述多个通道连接,所述存储器内存储有多条指令,所述触控IC用于读取所述指令并执行:检测坐标轨迹,确定当前正在进行双指并拢划线动作且两指距离小于预设值;

判断触摸区域次大值单元是否在最大值单元周边十六宫格内;

如果是,则取下一帧数据,判断触摸区域次大值单元是否在最大值单元周边八宫格内;

如果是,则连续取十五帧数据,分别判断触摸区域次大值单元是否都在最大值单元周边八宫格内;

如果连续十五帧都满足条件,则判断此时已由双指并拢划线变为单指划线。

7.一种触控显示装置,其特征在于,包括如权利要求6所述的一种根据触摸区域区分双指并拢划线变单指划线方法的触控识别装置。
