专利号: 2019111217823
申请人: 东阳市空想智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

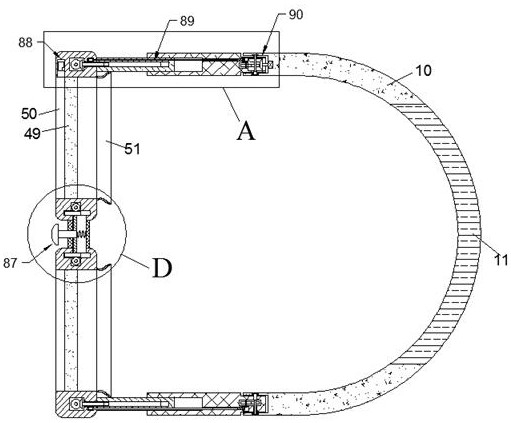

1.一种保护眼睛的安全防护眼镜,包括前后对称的镜架,其特征在于:所述镜架右端之间固设有松紧带;

所述镜架左端面内设有翻转槽,所述翻转槽内通过转动安装有翻转杆,所述翻转杆内设有翻转装置,所述翻转装置工作时可带动所述翻转杆翻转,所述翻转杆内调节滑腔设有,所述调节滑腔上端壁固设有齿板,所述调节滑腔内可滑动的设有调节滑杆,所述调节滑杆内设有锁定装置,所述锁定装置包括与所述齿板啮合的齿块,所述调节滑杆左端固设有镜框,则所述调节滑杆在所述调节滑腔内滑动可调节所述镜框的佩戴松紧度,且通过所述齿块与所述齿板啮合使得所述调节滑杆调节后的位置保持稳定;

所述镜框内设有清洁装置,所述清洁装置包括可往复摆动的摆动杆,所述翻转装置的工作可带动所述摆动杆进行摆动,所述摆动杆右端面固设有清洁布,所述镜框内设有安装槽,所述安装槽内安装有镜片,所述清洁布摆动时可对所述镜片外表面进行擦拭,所述安装槽右端设有防尘套,用以防尘;

前后的所述镜框之间通过连接块固定安装,所述连接块内设有调节装置,所述调节装置包括可水平滑动的按钮,按压所述按钮时可控制所述锁定装置工作状态,向右按压所述按钮时,所述齿块与所述齿板分离,此时可对所述调节滑杆进行调节,松开所述按钮时,所述调节滑杆的位置锁定。

2.如权利要求1所述的一种保护眼睛的安全防护眼镜,其特征在于:所述镜架内设有开口朝下的收容槽;

所述收容槽内通过夹紧转轴转动设有夹紧杆,所述夹紧杆与所述收容槽上端壁之间固设有伸缩弹簧,所述夹紧杆右端面上设有可防滑垫。

3.如权利要求1所述的一种保护眼睛的安全防护眼镜,其特征在于:所述翻转装置包括设置于所述翻转杆上开口朝右的转动腔;

所述转动腔内设有固定轴,所述固定轴远离对称中心的一端与所述翻转槽远离对称中心的一端壁固连,所述固定轴另一端与靠近对称中心的所述转动连接,后侧的所述转动腔内的所述固定轴上套设有第一锥齿轮,所述第一锥齿轮与后侧的所述固连,所述第一锥齿轮与所述固定轴可滑动,所述第一锥齿轮右端啮合连接有第二锥齿轮,所述第二锥齿轮中心处固设有动力轴,所述动力轴右端动力连接于安装在所述翻转槽右端壁的动力电机上,前后的所述固定轴上均固设有固定齿轮,所述固定齿轮左端均啮合连接有转动齿轮,所述转动齿轮中心处固设有转动轴;

所述转动齿轮远离对称中心的一侧设有啮合腔,所述转动轴远离对称中心的一端延伸至所述啮合腔内且固设有第三锥齿轮,所述第三锥齿轮左端啮合连接有第四锥齿轮,所述第四锥齿轮中心处固设有向左延伸的花键套。

4.如权利要求1所述的一种保护眼睛的安全防护眼镜,其特征在于:所述锁定装置包括所述调节滑杆上开口朝上的升降槽;

所述升降槽内可滑动设有抵接槽,所述齿块固设于所述升降块上端,所述升降块下端与所述升降槽之间固设有复位弹簧,所述升降块内设有左右贯穿的抵接槽,所述升降槽水平连通设有推槽,所述推槽内可滑动的设有推杆,所述推杆右端为斜面结构且与所述抵接槽下端壁抵接,所述推杆上端固设有,所述推杆左端螺纹连接有螺纹轴。

5.如权利要求1所述的一种保护眼睛的安全防护眼镜,其特征在于:所述清洁装置包括设置于所述镜框上开口相对的摆动槽;

所述摆动槽内转动设有摆动转轴,所述摆动转轴与所述摆动槽之间固设有扭簧,所述摆动杆固设于所述摆动转轴上,所述摆动槽右侧相通设有啮合空间,所述摆动转轴右端延伸至所述啮合空间内且固设有啮合齿轮,所述啮合齿轮下侧啮合连接有二分之一齿轮,所述二分之一齿轮中心处固设有连接轴,所述连接轴右端固设有外转轮,所述外转轮内单向啮合有内棘轮,所述内棘轮右端固设有棘轮轴;

所述内棘轮右侧设有同步带槽,所述棘轮轴右端与所述同步带槽右端壁转动连接,所述同步带槽内于所述同步带槽下侧位置转动设有花键轴,在所述同步带槽内的所述花键轴与所述棘轮轴上均固设有皮带轮,所述皮带轮之间通过同步皮带动力连接,所述花键轴右端延伸贯穿所述调节滑腔且与所述花键套花键连接。

6.如权利要求1所述的一种保护眼睛的安全防护眼镜,其特征在于:所述调节装置包括按压腔;

所述按压腔下侧设有凹槽,所述按压腔内可滑动设有左端延伸至外界的按钮,所述按钮右端与所述按压腔之间固设有压力弹簧,所述按钮前后端固设有对称的连接杆,所述按压腔前后侧相通设有对称的滑动槽,所述滑动槽位于所述镜框上,所述滑动槽内可滑动的设有与所述连接杆固连的齿条,所述滑动槽远离对称中心的一侧设有齿轮转槽,所述齿轮转槽内通过齿轮转轴转动设有与所述齿条啮合的传动齿轮;

所述齿轮转槽下侧相通设有传动带槽,所述齿轮转轴下端延伸至所述传动带槽内且与所述传动带槽下端壁转动连接,所述传动带槽内于所述齿轮转轴远离对称中心的位置转动设有传动轴,在所述传动带槽内的所述传动轴与所述齿轮转轴之间通过传动皮带动力连接,所述传动带槽上侧设有传动腔,所述传动轴上端延伸至所述传动腔内且固设有第五锥齿轮,所述第五锥齿轮右端啮合连接有第六锥齿轮,所述螺纹轴左端与所述第六锥齿轮固连。
